SB-2000 MK2 Interface Radio USB + Câble de liaison au choix pour votre appareil

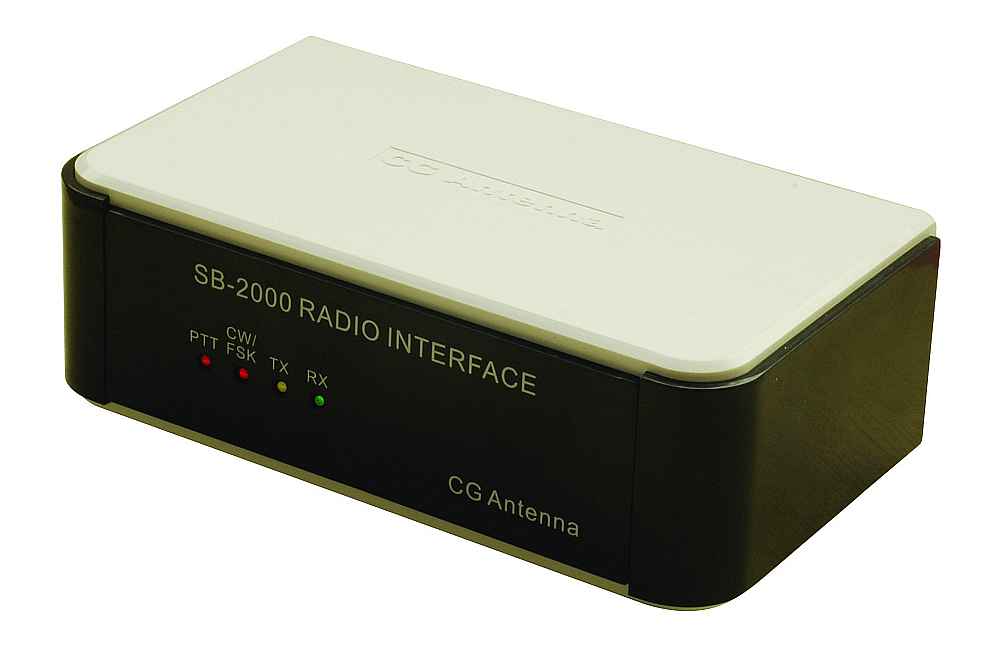

SB-2000 Mk2 : carte son et interface CAT avec contrôle USB
L'SB-2000 Mk2 est une interface économique pour les émetteurs-récepteurs avec connecteur USB (USB 1.1 et USB 2.0 pleine vitesse sont pris en charge). Il n'y a pas besoin d'un port série ou parallèle sur l'ordinateur. L'SB-2000 contient une interface de contrôle CAT pour l'émetteur-récepteur (y compris PTT, FSK et CW) ainsi qu'une interface de carte son pour les modes numériques tels que RTTY, PSK32, SSTV, FAX, etc. (utilisant la carte son de l'ordinateur).
La nouvelle version « Mk2 » de l'interface SB-2000 prend désormais en charge deux ports série virtuels ! Ceci est très utile car tous les programmes informatiques ne sont pas capables de prendre en charge les fonctions mixtes telles que PTT et CW, plus CAT sur le même port série. Avec la nouvelle version, vous disposez de deux ports série virtuels, un pour PTT et CW / FSK, et un autre port pour le contrôle CAT
Tous les signaux sont isolés optiquement ou avec des transformateurs. L'alimentation est effectuée via la ligne USB depuis l'ordinateur. Un CD avec les pilotes USB pour Windows 2000, XP, Vista et Win7 est inclus dans la livraison. MacOS X et Linux sont pris en charge directement et ne nécessitent pas l'installation de pilotes.
Dimensions 130x75x45mm.
Les jeux de câbles vendus séparément comprennent tous les câbles nécessaires aux connexions (CAT et données à la radio, USB et audio à l'ordinateur).
L'SB-2000 Mk2 comprend un convertisseur de niveau RS-232 vers USB, qui permet l'utilisation de la radio avec une interface RS-232 (FT-1000, FT-2000, FT-450, FT-950, etc.) La connexion radio est réalisée avec un câble multi qui comprend également le signal CW. L'interface CAT fonctionne jusqu'à une vitesse maximale de 19200 Baud.
Remarque sur l'utilisation du SB-2000 avec l'Icom IC-7000:
Le câble ACC-103 a un pont interne entre les lignes d'encodage pour FSK et CW. Ceci permet l'encodage avec une seule ligne du signal RTS, et fonctionne très bien avec l'IC-706, IC-7200, etc. Mais avec l'IC-7000 un courant élevé se présente sur ces lignes. L'effet est que le ventilateur démarre immédiatement après avoir connecté le câble. Dans de rares cas l'IC-7000 pourrait être endommagé.
Solution rapide: ne pas connecter le connecteur CW du SB-2000 à l'IC-7000. Cela rend inutilisable l'interface pour la télégraphie. Les autres modes, comme PSK31, RTTY etc. ne sont pas concernés.
Remarque: Certaines radios qui supportent HF et VHF (par exemple, IC-746, IC-7400) ont des lignes séparées du PTT pour HF (HSEND) et VHF (VSEND). Les interfaces SB-2000 n'ont que la ligne HSEND, donc sans modifications elle est utilisable uniquement en HF. Pour utiliser l'interface également en VHF / UHF, il est nécessaire de modifier le connecteur radio ou l'interface pour la ligne HSEND et VSEND simultanément (pont entre HSEND et VSEND). Les radios comme le IC-706Mk2G et l'IC-7000 ont la nécessité d'avoir un réglage de menu, de sorte que HSEND active également le Tx en VHF et UHF.
Nouveau pilote SB-2000 (XP, Vista & Windows 7, 7-64)
| ACC-101 Yaesu de bureau | FT-1000MP(MK-V, MK-V field), FT-2000, FT-9000(DX) |
| ACC-102 ICOM de bureau | IC-746, IC-7400, IC-756, IC-7600, IC-7700, IC-7800 |
| ACC-103 ICOM mobile | IC-703, IC-706(MK2, MK2G), IC-718, IC-78, IC-7000, IC-7200 |
| ACC-104 Yaesu MDIN COM | FT-450, FT-950 |
| ACC-105 Yaesu MDIN | FT-100(D), FT-817, FT-857(D), FT-897(D) |
| ACC-106 Kenwood 13DIN | TS-570, TS-2000 |
| ACC-107 Kenwood MDIN | TS-480(SAT, HX) |
Fonctionnalités
- Connectez votre ordinateur avec un port USB. Pas besoin de port série ou parallèle
La plupart des programmes radio sont basés sur le port série COM de l'ordinateur.
Mais la plupart des ordinateurs les plus récents n'ont pas de port série.
- Pont USB vers UART par puce unique FT232. Conforme USB 2.0. Pleine vitesse.
Pour être compatible avec l'ancien programme radio, nous devons continuer à utiliser le port série. C'est pourquoi nous avons choisi d'utiliser un pont USB vers UART qui convertit l'USB en port série. Le FT232R est un pont USB vers UART monocarte industriel très fiable.
- CAT, contrôleur CI/V et transformateur audio sont combinés.
Pas de configuration logicielle sophistiquée. Fonctionnement très clair à partir des paramètres accessibles sur le panneau de commande. Il prend en charge le CAT avec le protocole RS232. Il est donc compatible avec les émetteurs-récepteurs les plus récents.
- Isolation complète entre l'ordinateur et la station radio.
- Isolation optique utilisée pour le signal numérique.
- Signal audio isolé par transformateur 1:1. Il a une isolation statique interne. Excellente CEM (compatibilité électromagnétique)
- Fonctionne avec l'alimentation USB de l'ordinateur. Pas besoin d'alimentation supplémentaire.
Lorsque vous êtes en expédition ou en mobile, vous n'aurez pas de maux de tête supplémentaires avec le SB-2000. Il utilise l'alimentation du port USB de votre ordinateur.
- Taille très compacte, facile à transporter.
Poids inférieur à 400 grammes. Format de poche uniquement.
- Fourni avec tous les accessoires.
Il est livré avec des câbles USB, CAT ou CI/V, de données et audio.
Interface radio USB SB-2000
Fonctionnalités
- Connectez votre ordinateur avec un port USB. Pas besoin de port série ou parallèle
La plupart des programmes radio sont basés sur le port série COM de l'ordinateur. Mais la plupart des ordinateurs les plus récents n'ont pas de port série.
- Pont USB vers UART par puce unique FT232. Conforme USB 2.0. Pleine vitesse.
Pour être compatible avec l'ancien programme radio, nous devons continuer à utiliser le port série. C'est pourquoi nous avons choisi d'utiliser un pont USB vers UART qui convertit l'USB en port série. Le FT232R est un pont USB vers UART monocarte industriel très fiable.
- CAT, contrôleur CI/V et transformateur audio sont combinés.
Pas de configuration logicielle sophistiquée. Fonctionnement très clair à partir des paramètres accessibles sur le panneau de commande. Il prend en charge le CAT avec le protocole RS232. Il est donc compatible avec les émetteurs-récepteurs les plus récents.
- Isolation complète entre l'ordinateur et la station radio.
- Isolation optique utilisée pour le signal numérique.
- Signal audio isolé par transformateur 1:1. Il a une isolation statique interne. Excellente CEM (compatibilité électromagnétique)
- Fonctionne avec l'alimentation USB de l'ordinateur. Pas besoin d'alimentation supplémentaire.
Lorsque vous êtes en expédition ou en mobile, vous n'aurez pas de maux de tête supplémentaires avec le SB-2000. Il utilise l'alimentation du port USB de votre ordinateur.
- Taille très compacte, facile à transporter.
Poids inférieur à 400 grammes. Format de poche uniquement.
- Fourni avec tous les accessoires.
Il est livré avec des câbles USB, CAT ou CI/V, de données et audio.
Fonctions
Le SB-2000 relie votre émetteur-récepteur radio à l'ordinateur.
- Contrôlez le fonctionnement de la radio via CAT, CI/V.
Vous pouvez contrôler votre radio si elle prend en charge le protocole CAT ou CI/V depuis votre ordinateur.
- Utilisez les modes numériques RTTY, PSK31, SSTV, FAX, etc.
Depuis votre ordinateur, vous pouvez facilement utiliser le mode numérique avec un logiciel approprié. Transformez votre ordinateur en un coûteux DTE professionnel.
- Émettez et recevez en CW.
Si vous voulez vous détendre en CW, vous pouvez choisir d'utiliser un logiciel pour envoyer ou recevoir en CW. Utilisez votre clavier d'ordinateur au lieu d'une palette ou d'une clé droite. Lisez tout le code Morse reçu sur l'écran de votre ordinateur.
- Prise en charge d'ECHOLINK pour contrôler une station distante.
- Enregistrez votre session vocale SSB.
- Prise en charge de l'opération FSK.
Nouveau pilote SB-2000 (XP, Vista & Windows 7, 7-64, 8, Windows 10)
Liste des câbles prêts à l'emploi
Définition de la prise DB-25 du SB-2000
Diagramme.
RS TX/RX
Fonction TX/RX (depuis l'ordinateur) dans le protocole RS-232. Elle est utilisée par Yaesu ou Kenwood pour le contrôle CAT de ces équipements via le protocole RS-232.
TX/RX
Fonction TX/RX (depuis l'ordinateur) dans le protocole TTL. Les deux CI/V et CAT utilisent cette méthode.
RTS/DTR
Contrôle de sortie. Pour la plupart des paramètres logiciels radioamateurs, RTS est utilisé pour le PTT et DTR pour le CW/FSK.
AF IN/OUT (Basé sur la carte son de l'ordinateur)
AF IN est l'audio de l'émetteur-récepteur. AF OUT est l'audio vers l'émetteur-récepteur.
