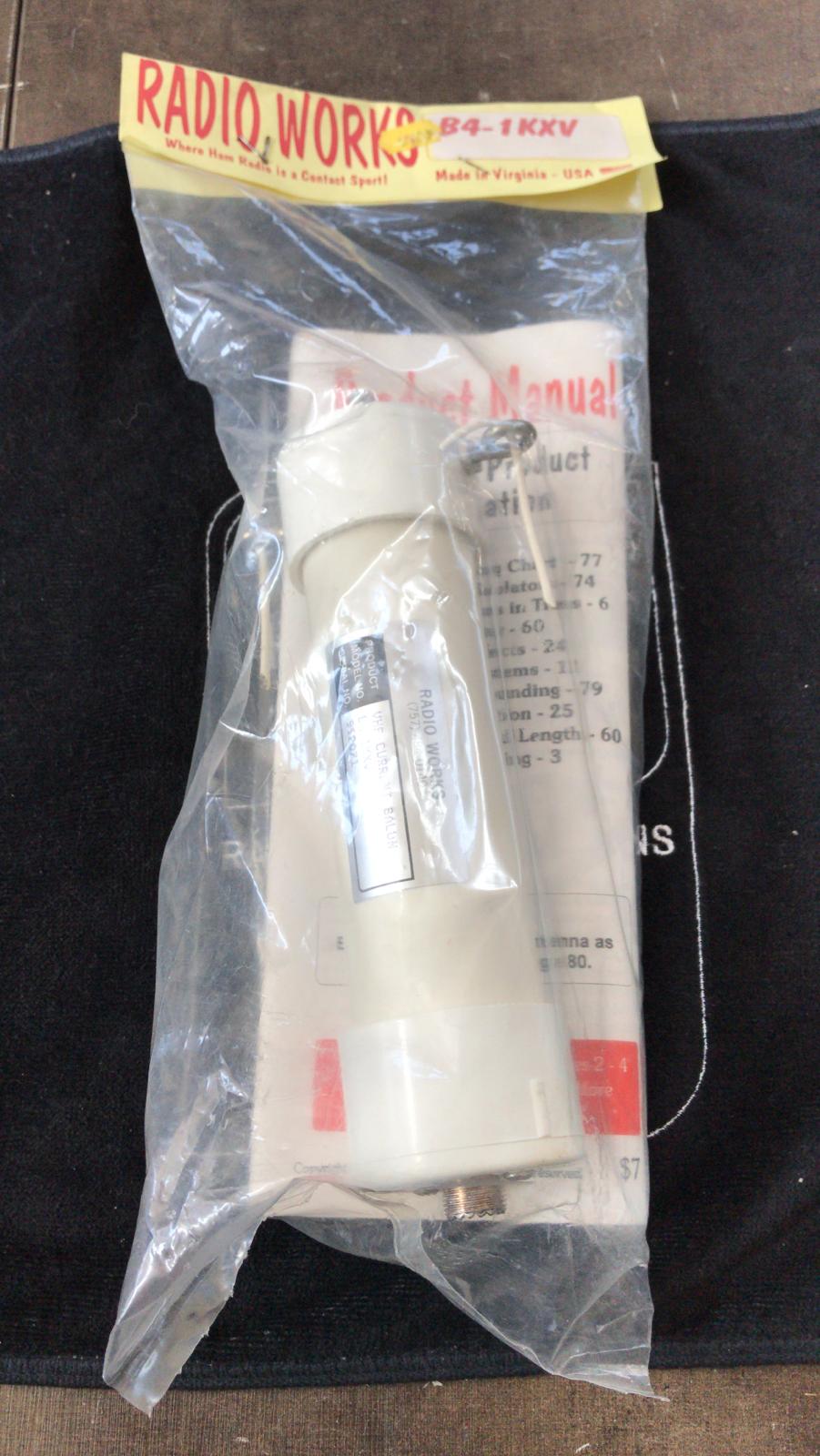

RADIO WORKS B4-1KXV
BALUN HF-VHF EN COURANT 4:1
Type : balun de courant
Rapport : 4:1
Bande passante : 21 - 144 MHz
Coefficient de couplage : 99+%
Perte de puissance en dB, correspondante : < .1 dB
Noyau résistant à la saturation : bon
Ligne de transmission interne Z : 50 Ohm
Noyau : ferrite
Compensation L-C : Non
Puissance nominale à 21 MHz : 2 KW
@ 50 MHz : 1 KW
Équilibre de sortie : très bon
Tolérance aux variations de charge : excellente
Connecteur d'entrée : SO-239
Connecteur de sortie : SO-239
Boulons à œil pour fixation de fil : Oui
Dimensions physiques : 7 cm x 20 cm
Poids (approximatif) : 400 gr
Établir la norme pour les baluns VHF
* Un vrai balun de type courant 4:1
* Conception à deux noyaux avec couplage croisé.
* Bon équilibre de sortie.
* Ferrites spéciales pour les hautes fréquences + 6 et 2 m
* Composants en Téflon.
* Large bande passante avec des caractéristiques de réactance soigneusement contrôlées.
* La même construction de première classe que tous les baluns HF de la série "B". Fait pour durer des années.
* Le balun de courant VHF 4:1 original, utilisant la même technologie que l'incroyable balun HF de précision B4-2KX.
Aux fréquences VHF, il est difficile de construire un balun 4:1 qui tolère des environnements d'exploitation réalistes où les charges désadaptées sont courantes. À moins qu'un balun ne soit conçu avec beaucoup de soin, on peut s'attendre à un mauvais équilibre de sortie et à une saturation du noyau. Aux fréquences VHF, de nouveaux problèmes surgissent. Les lignes de transmission doivent être très courtes en termes de longueur d'onde, des ferrites spéciales doivent être utilisées et elles doivent être efficaces sur une très large gamme de fréquences. Chaque détail de construction doit être spécifié avec précision si chaque balun doit fonctionner comme spécifié. Nous avons de nouveau rencontré et dépassé toutes les attentes avec le B4-1KXV. À l'heure actuelle, je ne connais aucun autre balun de courant VHF 4:1 sur le marché, et certainement aucun avec les références du B4-1KX.
Le balun de type VHF B4-1KXV convient à toutes les applications nécessitant un balun de précision 4:1. On peut l'utiliser avec certains types d'OCF, de dipôles repliés, de monopôles repliés ou toute application nécessitant une transformation déséquilibrée à équilibrée de 50 à 200 ohms.
