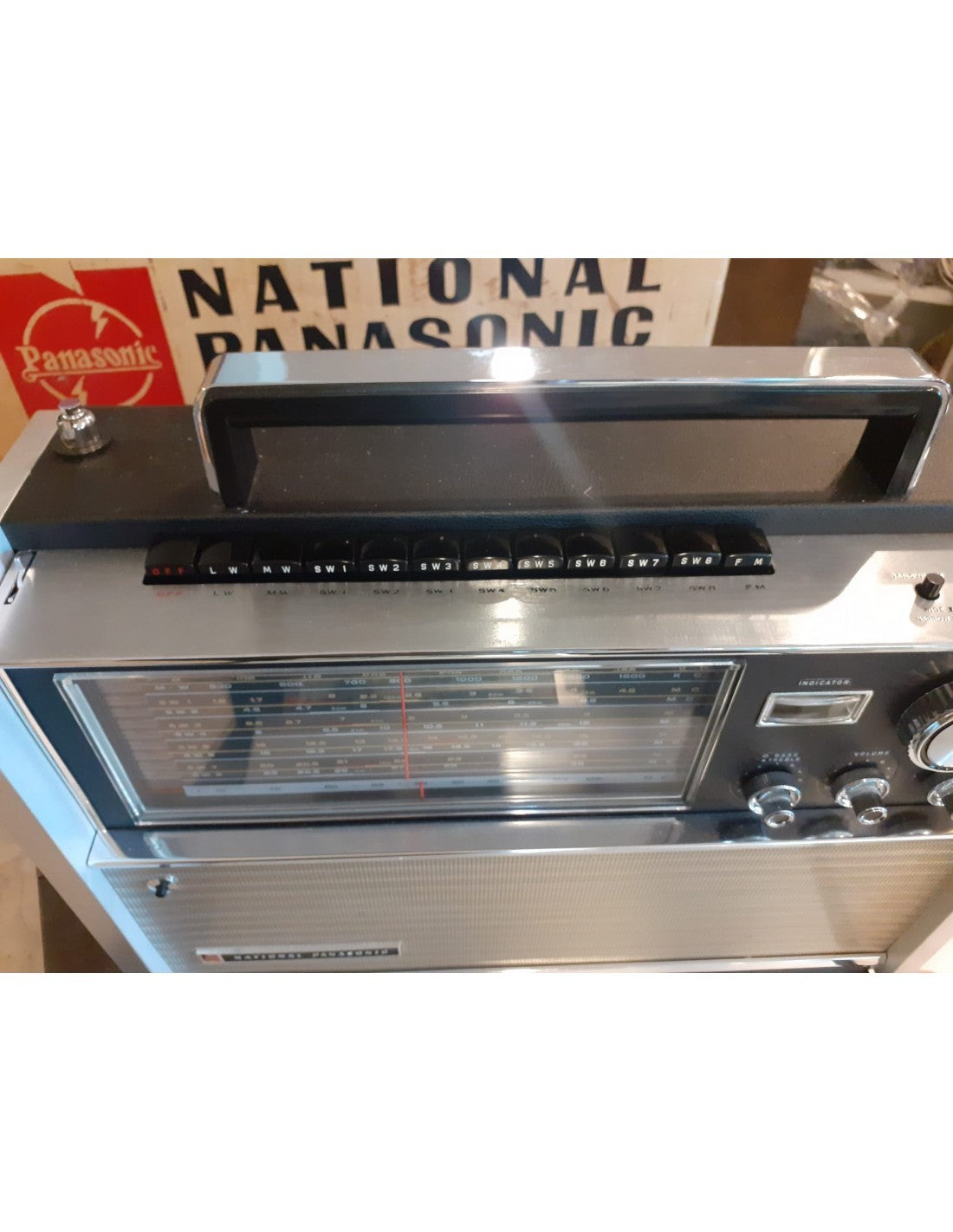

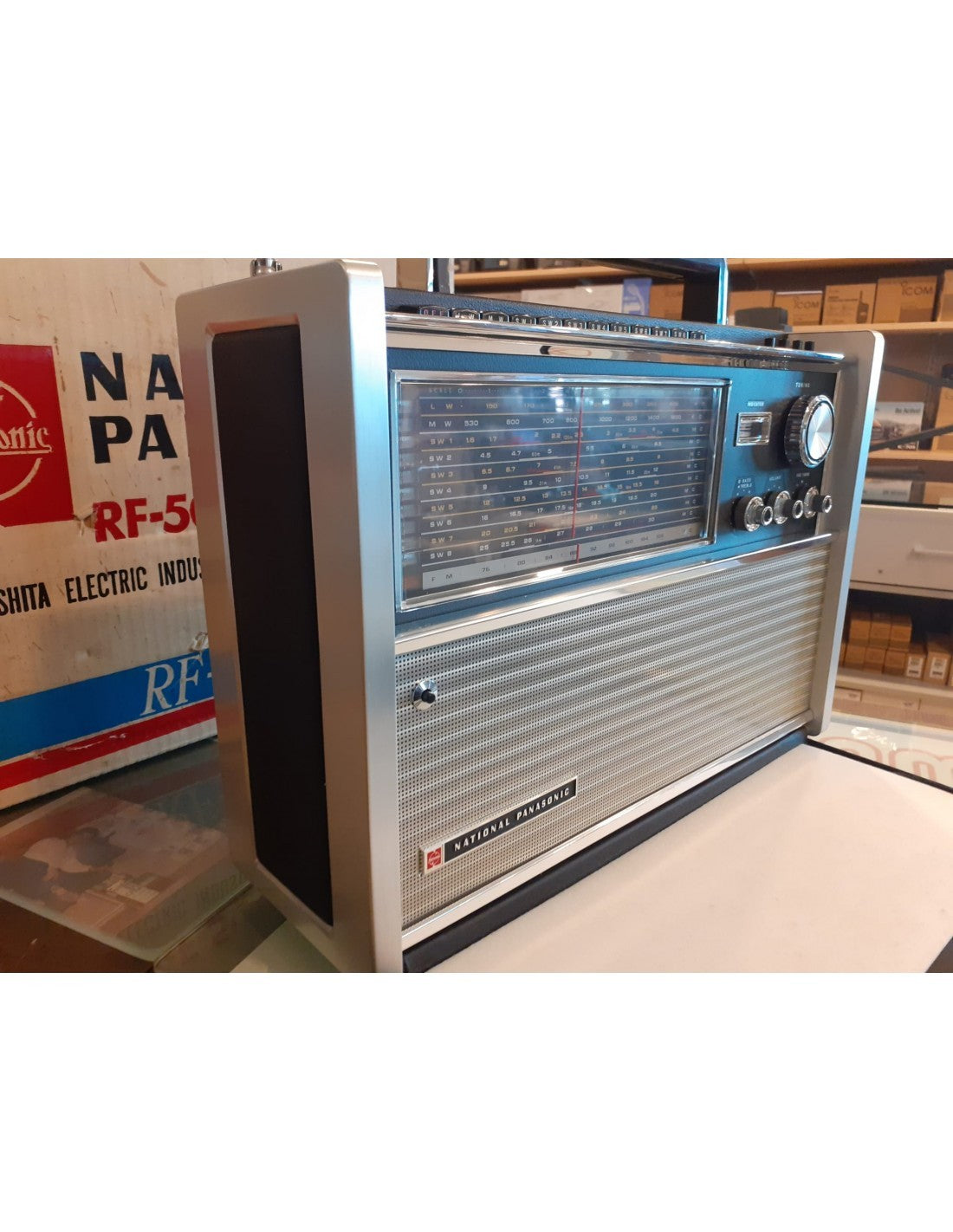

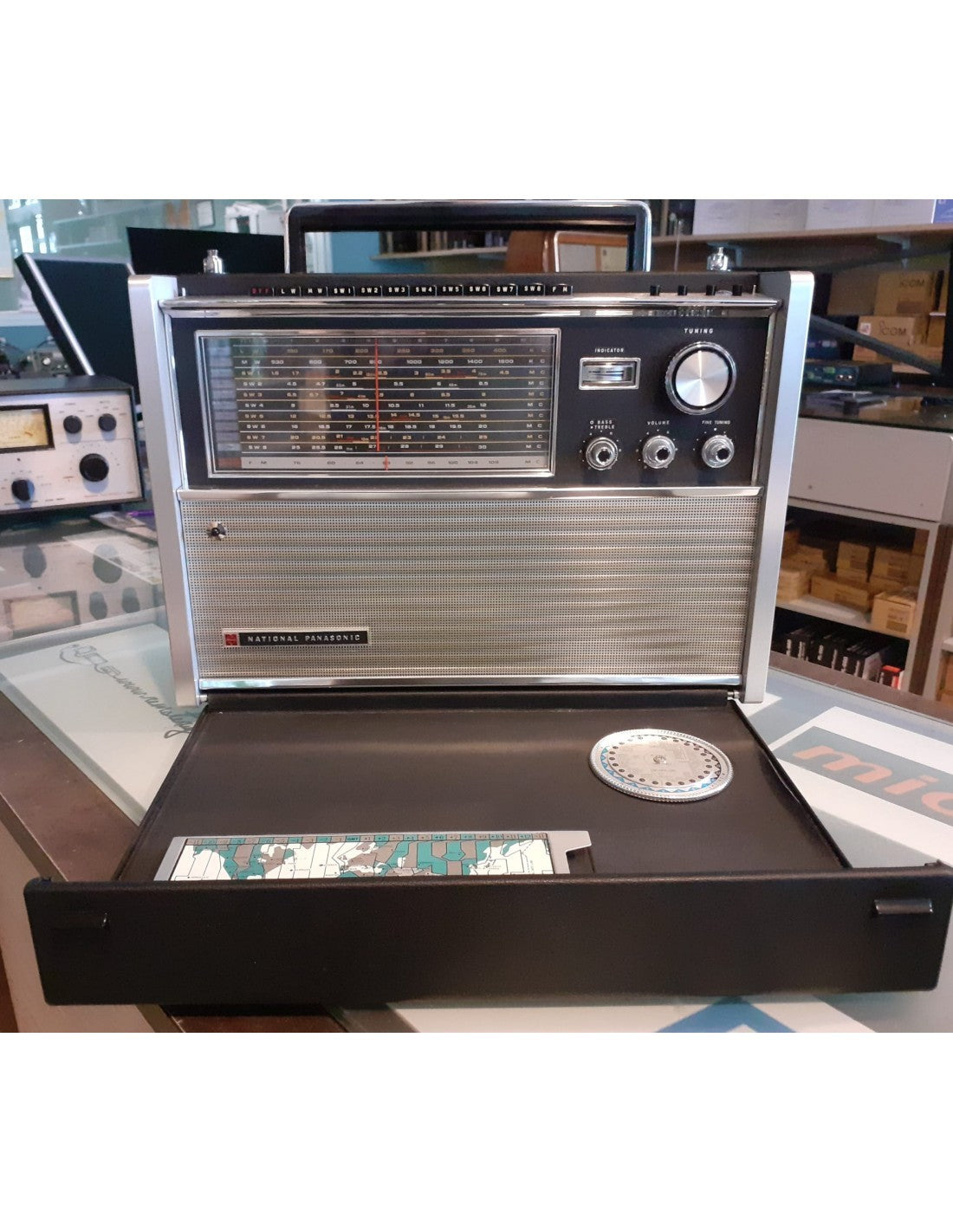

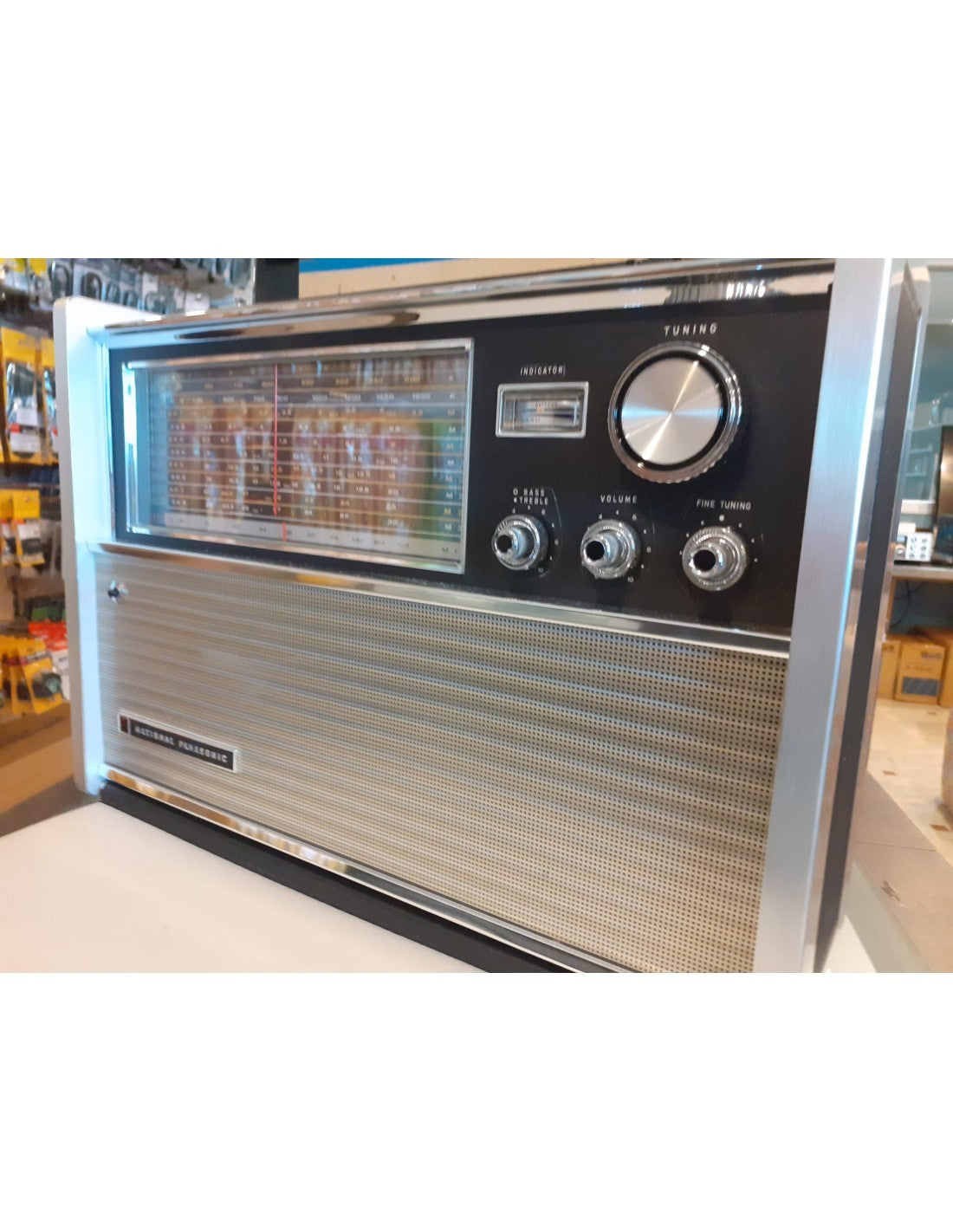

Panasonic RF-5000 Récepteur ondes courtes 11 bandes NOS dans son emballage d'origine
- Principe général
- Superhétérodyne avec étage RF; FI 455/10700 kHz
- Nombre de circuits accordés
- 6 Circuits Mod. Amp. (AM) 11 Circuits Mod. Fréq. (FM)
- Gamme d'ondes
- Ondes moyennes (OM), longues (OL), plus de 2 gammes d'ondes courtes (> 2 x OC) et MF (FM).
- Tensions de fonctionnement
- Secteur / Piles (tout type) / 120; 6 x 1,5 & 1,5 Volt
- Haut-parleur
- 2 haut-parleurs
- Puissance de sortie
- 2 W (qualité inconnue)
- Matériaux
- Plastique (pas bakélite ou catalin)
- Modèle: National Panasonic RF-5000- Panasonic, Matsushita,
- Forme
- Appareil portable > 20 cm (sans la nécessité d'un secteur)
- Dimensions (LxHxP)
- 420 x 300 x 150 mm / 16.5 x 11.8 x 5.9 inch
- Annotations
-
Étiqueté: "National-Panasonic" RF-5000A, 8 bandes OC, Bandes: 0,15-0,4; 0,525-1,605; 1,6-4,5; 4,5-6,5; 6,5-9; 9-12; 12-16; 16-20; 20-25; 25-30 MHz; FM 76 - 108 MHz; indicateur de syntonisation, FM-AFC, 18 + 2 (alimentation secteur) transistors, 12 + 2 (alimentation secteur) diodes, bornes pour antenne externe FM & AM & dipôle, terre, sortie MPX, entrée stéréo, entrée bande, entrée phono & écouteurs. Adaptateur secteur 120V/9V intégré type "RD-9451".
L'IF AM possède 3 circuits avec un filtre céramique (piézo) supplémentaire.
Chaque type de diode est listé une seule fois.
