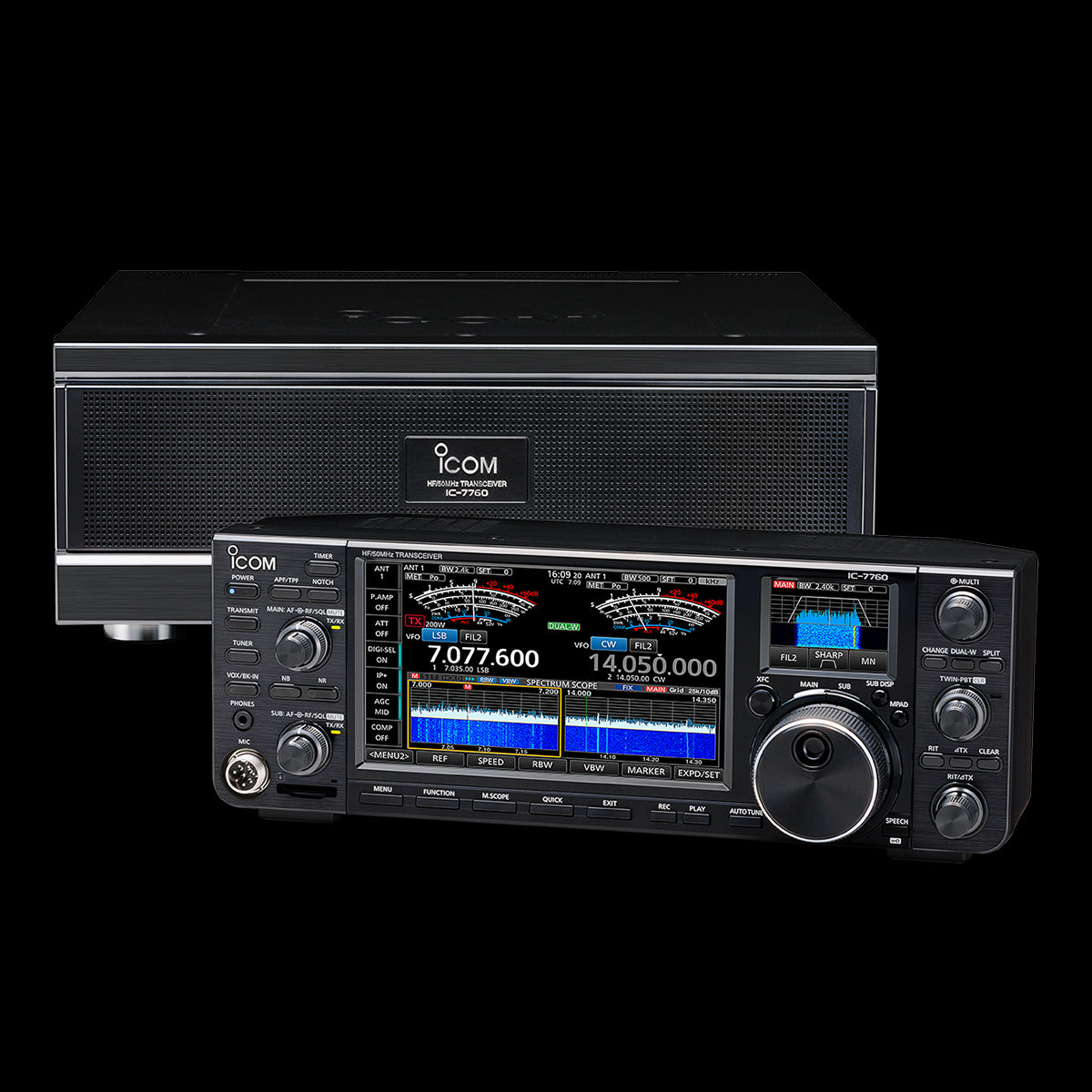

L'IC-7760 est un émetteur-récepteur toutes bandes HF/50 MHz fonctionnant en USB, LSB, CW, RTTY, PSK31/63, AM, FM avec 200 Watts de puissance RF et une alimentation intégrée. Dans le monde connecté d'aujourd'hui, ce nouvel appareil apporte une innovation avec son panneau de commande séparé de l'unité RF.

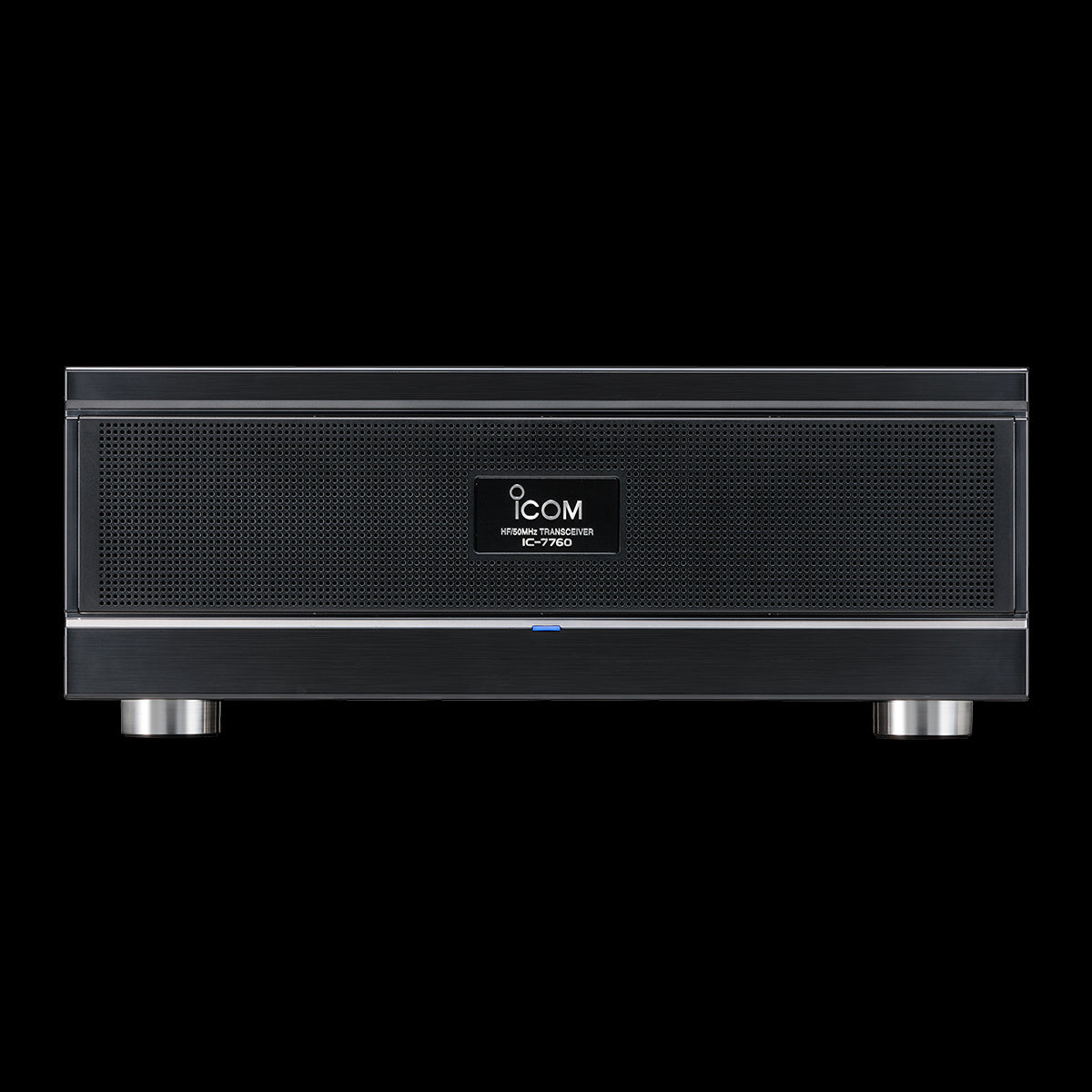

L'unité de commande et le boîtier RF peuvent être connectés via Internet ou un réseau LAN domestique (filaire ou Wi-Fi®). Ce concept augmente la flexibilité d'installation de la station, libérant plus d'espace sur le bureau en plaçant le boîtier RF plus près du point d'alimentation de l'antenne. En plus de la fonction de connexion directe, il est possible de placer le boîtier RF à la station HF distante et de gérer une télécommande complète avec l'unité de commande à la maison.

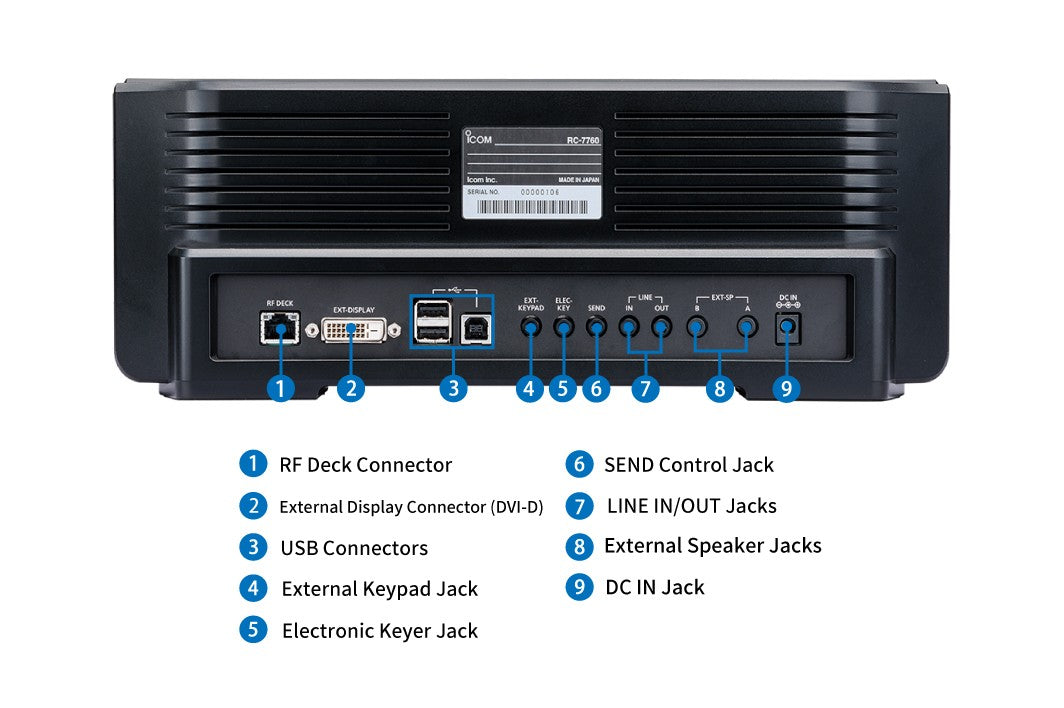

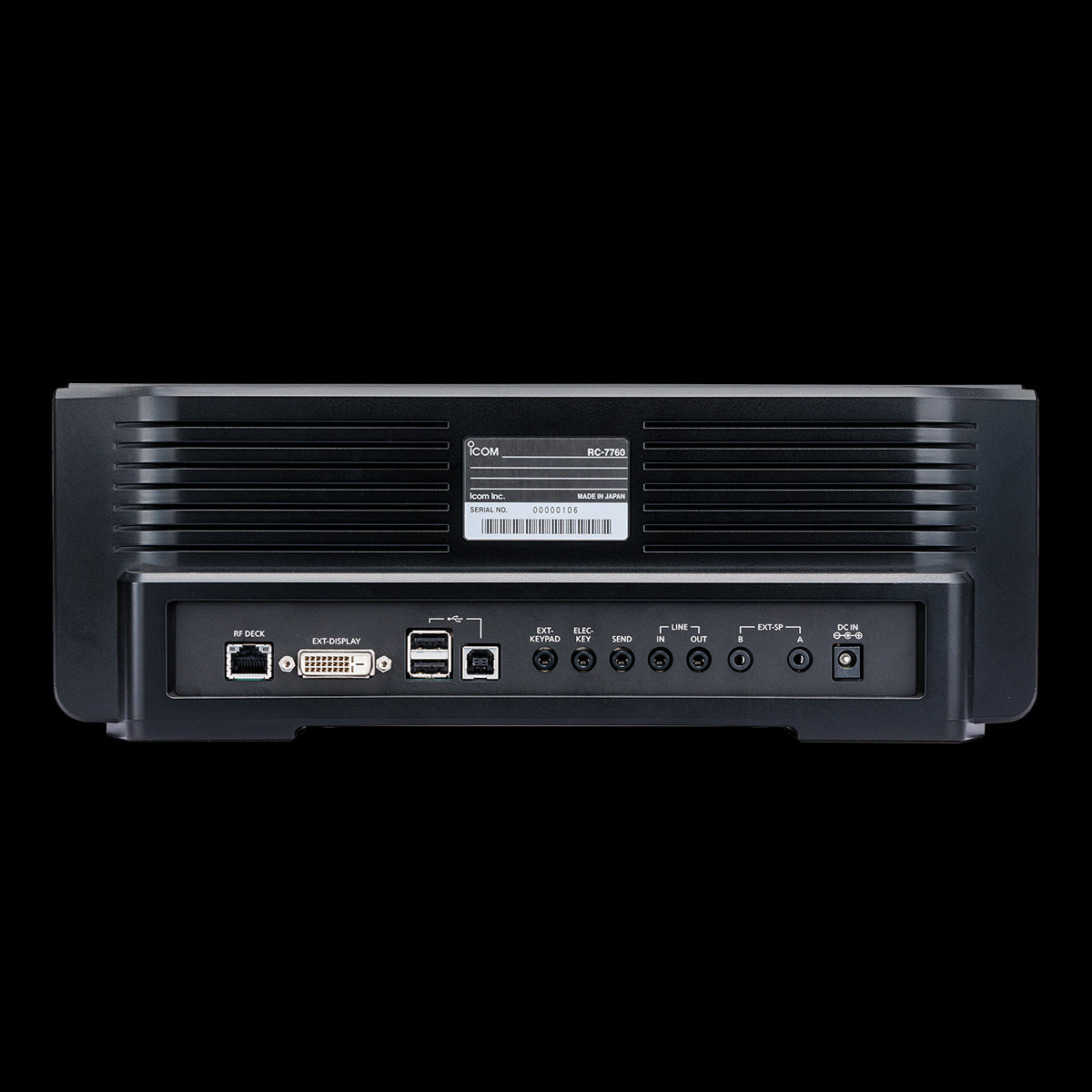

L'unité de contrôle RC-7760 est disponible en accessoire optionnel.
Jusqu'à cinq unités de contrôle peuvent être enregistrées sur l'unité RF, mais une seule unité de contrôle à la fois se connectera à la radio et pourra être utilisée.
Le RC-7760 est fourni avec l'adaptateur secteur BC-267E.
Cette configuration permet de placer la radio à votre station et d'utiliser une unité de contrôle à distance complète dans un emplacement séparé. Même en cas de latence ou de gigue du réseau, l'IC-7760 ajuste le tampon pour assurer une transmission du signal et une manipulation CW précises. Il est possible de connecter des points d'accès Wi-Fi® disponibles dans le commerce au port LAN pour une connexion sans fil. La connexion Internet nécessite des vitesses stables d'au moins 10 Mbps entre l'unité RF et l'unité de contrôle, et d'au moins 5 Mbps entre l'unité de contrôle et l'unité RF. Un accès Internet nécessite une connexion VPN ou un Port Forwarding avec une adresse IPv4 statique globale ou un DNS dynamique (DDNS). Des restrictions peuvent s'appliquer en fonction de la configuration du réseau. De courtes interruptions audio peuvent survenir en raison de la perte de paquets.

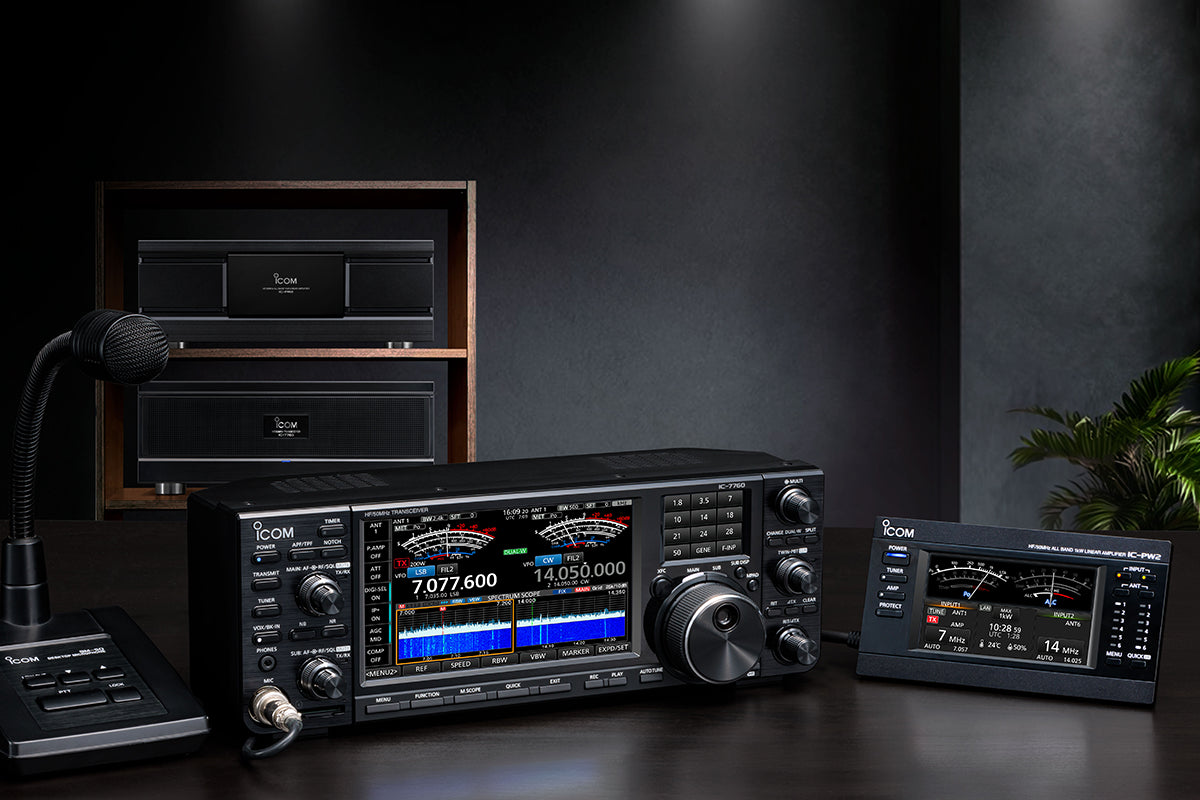

Associé au contrôleur RC-7760 et au logiciel distant RS-PW2, il est possible de gérer à distance un système avancé composé d'une unité RF utilisée comme excitateur et d'un amplificateur linéaire IC-PW2.
Le double Spectrum Scope permet l'affichage simultané des bandes MAIN et SUB, permettant à l'opérateur de surveiller les mutations des deux bandes.
De plus, l'unité DSP utilisée à la fois dans la partie RF et dans le panneau de commande est capable de gérer la commutation complexe du chemin audio due à diverses entrées et sorties, minimisant le délai dans un environnement LAN domestique.
Dans les modèles conventionnels (comme l'IC-7851 ou l'IC-7610), le circuit DIGI-SEL est placé juste après l'entrée RF (antenne) pour empêcher la distorsion du signal par des interférences hors bande.
Même si le préamplificateur était allumé, la quantité de bruit (sensibilité du récepteur) ne pouvait pas être améliorée, car le DIGI-SEL avait une perte d'insertion due à sa bande passante étroite.
Dans l'IC-7760, qui utilise un système d'échantillonnage direct, le DIGI-SEL empêche le débordement (OVF) dû à des signaux hors bande indésirables plutôt que la distorsion du signal, et le préamplificateur utilise le convertisseur A/N pour exploiter pleinement sa plage dynamique.
Lorsque le préamplificateur est allumé dans l'IC-7760, le préamplificateur améliore d'abord le signal attendu, puis le DIGI-SEL filtre les signaux hors bande indésirables. Cela rend possible le fonctionnement du préamplificateur avec le DIGI-SEL.
Cet appareil utilise 15 filtres passe-bande (BPF) séparés dans les bandes HF qui atténuent efficacement toute interférence hors bande et empêchent le débordement dans le convertisseur A/N.

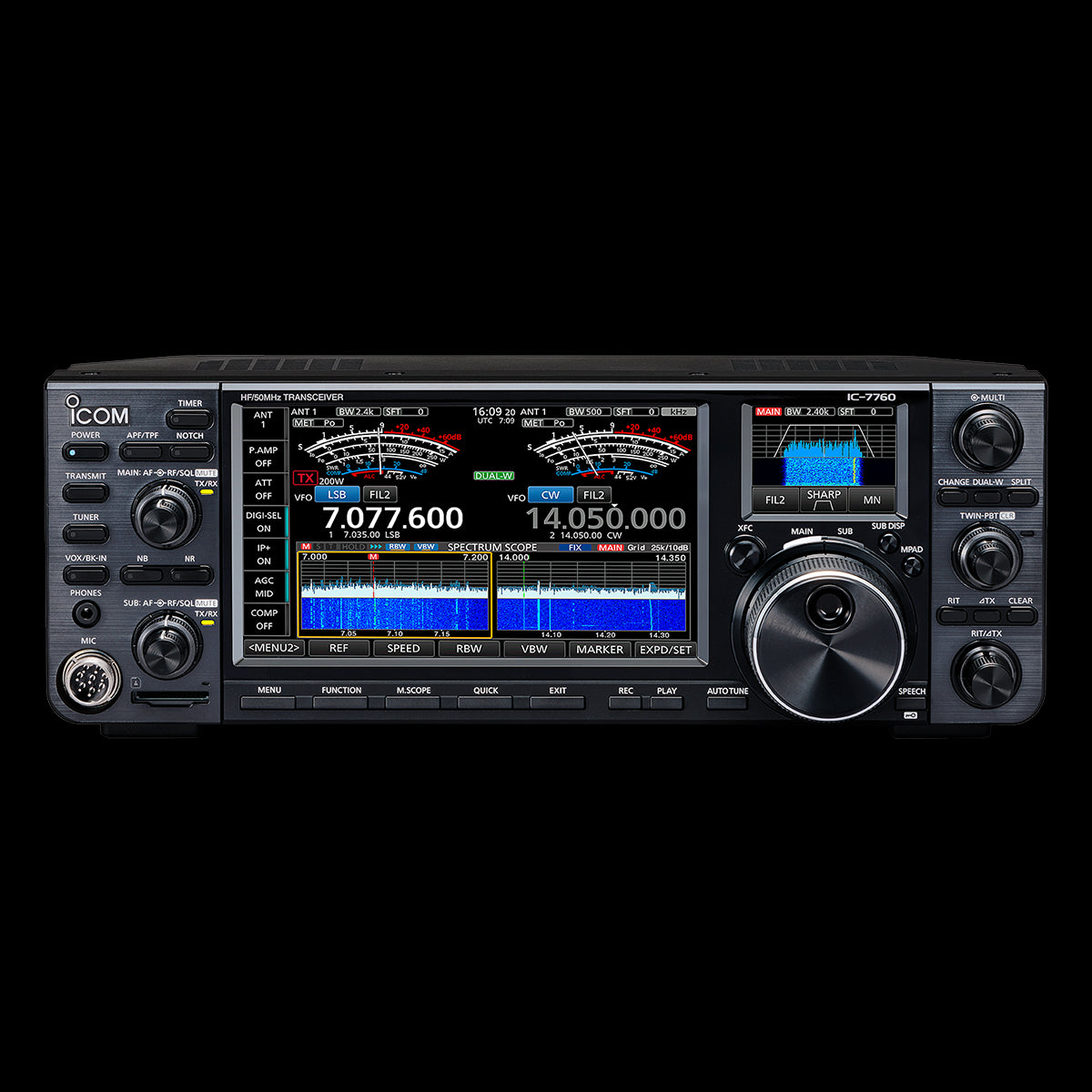

L'IC-7760 se distingue par ses deux écrans tactiles couleur haute résolution.
L'écran principal de 7" affiche les informations principales nécessaires au fonctionnement de l'appareil, y compris les fréquences opérationnelles MAIN/SUB, l'état de réglage/fonctionnement de chaque fonction, ainsi que le double Spectrum Scope, l'S-mètre et les messages de décodage RTTY/PSK31/63.
L'écran secondaire de 2,4" affiche quant à lui les réglages de filtre, divers compteurs et un journal d'empilement de bandes.
L'écran de "réglage du filtre" peut afficher la largeur de bande passante du filtre IF et la forme du filtre IF superposées au signal de bande passante du filtre IF.
L'appareil est équipé de deux haut-parleurs qui séparent l'audio MAIN/SUB respectivement dans les haut-parleurs gauche et droit, améliorant ainsi considérablement l'audio pendant le fonctionnement Dualwatch.
L'audio MAIN/SUB peut être configuré pour une sortie stéréo ou mono à partir des deux haut-parleurs.
Grâce aux commandes à l'écran, il sera possible de régler les différentes fonctions avec simplicité et précision.
De plus, l'utilisation du bouton multifonction, combinée à l'écran tactile, facilite encore plus toute opération de recherche et de réglage.
Il s'agit d'une méthode qui consiste à injecter un signal de correction pour réduire la composante de distorsion en sortie causée par les caractéristiques non linéaires des amplificateurs. Surtout dans les amplificateurs de puissance, où les caractéristiques non linéaires ont un impact significatif, les caractéristiques non linéaires d'entrée/sortie sont analysées et apprises à l'intérieur de l'IC-7760, générant et injectant des signaux de correction pour améliorer les caractéristiques de distorsion. Le DPD fonctionne également à la sortie de 1 kW en combinaison avec le PW-2 (pour une utilisation avec l'IC-PW2, le câble de feedback DPD OPC-2501 est nécessaire).
Un fonctionnement continu en mode FT8 est également possible.
La modulation et la conversion de fréquence sont effectuées par traitement numérique du signal, le convertisseur N/A émet directement la fréquence de transmission, obtenant ainsi le C/N de transmission le plus pur.
En utilisant des dispositifs FET de 450 W pour une sortie de 200 W, l'amplificateur de puissance (PA) obtient d'excellentes caractéristiques IMD.
Il offre un accord plus rapide que le type conventionnel à condensateur variable.

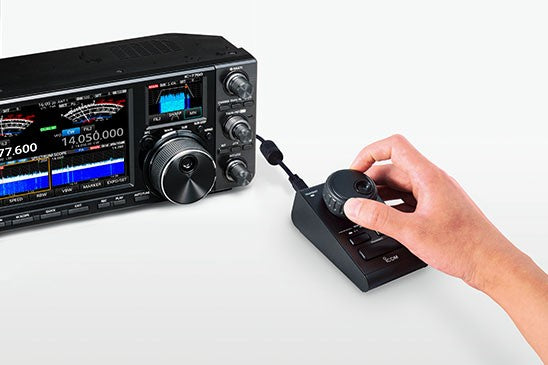

Une fois accordées, les informations d'accord sont automatiquement rappelées la prochaine fois que vous sélectionnez la fréquence, facilitant des changements de bande fluides et un fonctionnement multi-bande. Parmi les autres caractéristiques principales, citons le contrôle IP à distance via le logiciel optionnel RS-BA1, un logement pour carte microSD pour le stockage des données, un convertisseur DVI-D grâce auquel il est possible d'afficher diverses informations sur un moniteur externe, un port USB pour la connexion optionnelle du RC-28, un clavier, une souris et une clé USB, une fonction d'économiseur d'écran, un accord CW automatique, un double préamplificateur, un contrôle de puissance dans tous les modes, 50 tonalités CTCSS, une fonction de limite de puissance de transmission pour chaque bande et bien plus encore.
