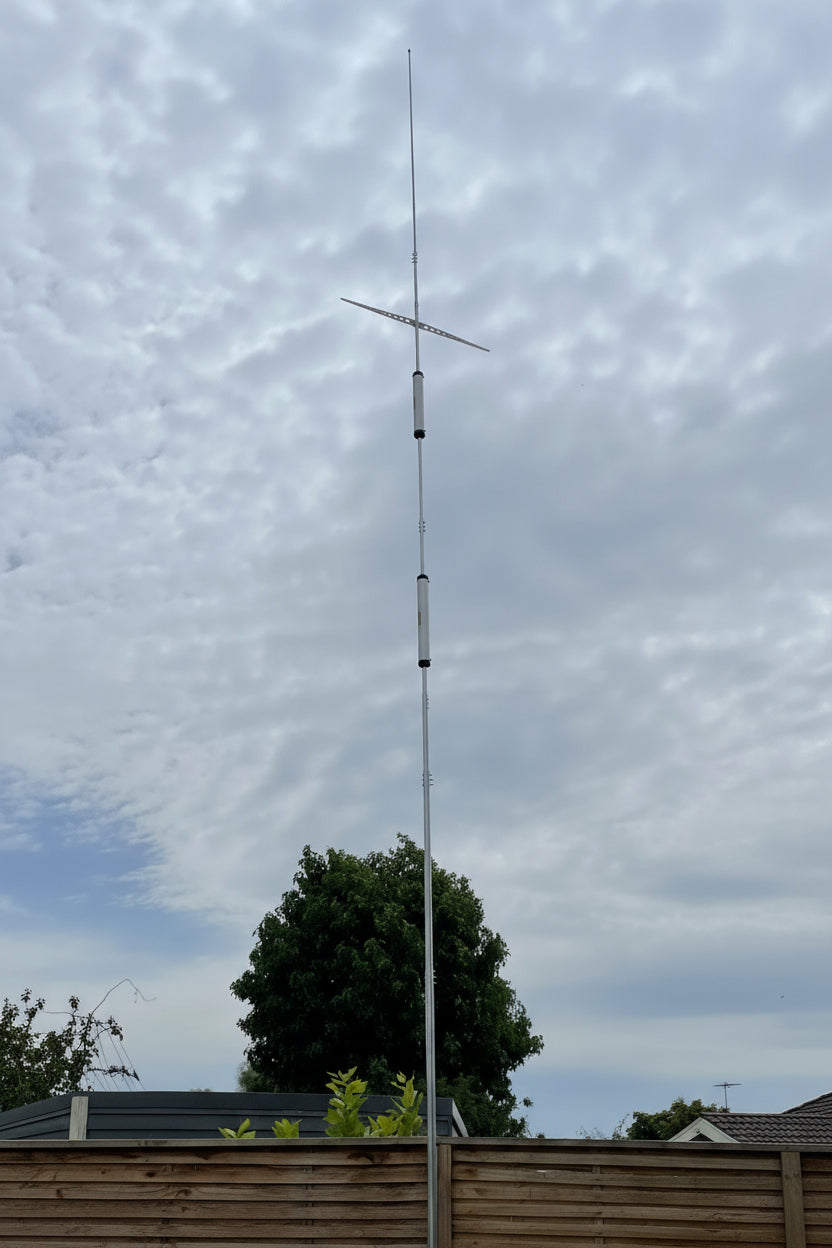

La GP4 è un'antenna verticale a 1/4 d'onda operante su 4 bande (7 / 14 / 21 / 28-29 MHz). Grazie al suo design avanzato, non è necessario sostituire o regolare bobine per cambiare banda operativa. È progettata per installazioni rapide e durature, sia a terra che su tetto.
SPECIFICHE TECNICHE
- Altezza totale: 5,65 metri
- Peso: 2,3 kg
- Resistenza al vento: Fino a classe 12
- Potenza massima: 1000W PEP
- Configurazione: 4 bande, 1/4 d'onda senza cambio bobine.
SISTEMA DI RADIALI (PIANO DI TERRA)
Il sistema di radiali è fondamentale per il corretto funzionamento. Si consiglia una posa "a ventaglio":
- Numero minimo: 7 radiali.
- Lunghezze consigliate: 6 radiali da 2,5 m + 1 radiale da 5 m.
- Altezza da terra: Ottimale tra 0,3 m e 0,5 m.
- Installazioni alternative: Può essere montata su balconi utilizzando il parapetto metallico come piano di terra.
Tip per l'utente: Per una taratura fine del ROS (SWR), è possibile variare leggermente la disposizione o la lunghezza dei radiali stesi.
PRESTAZIONI E TARATURA
L'antenna è progettata per offrire un valore di ROS (SWR) inferiore a 1.5 sui seguenti punti di risonanza:
Frequenza Centrale |
Larghezza di Banda |
ROS (SWR) stimato |
7.050 MHz |
100 kHz |
< 1.22 |
14.180 MHz |
350 kHz |
< 1.22 |
21.200 MHz |
450 kHz |
< 1.22 |
29.000 MHz |
1.0 MHz |
< 1.22 |
