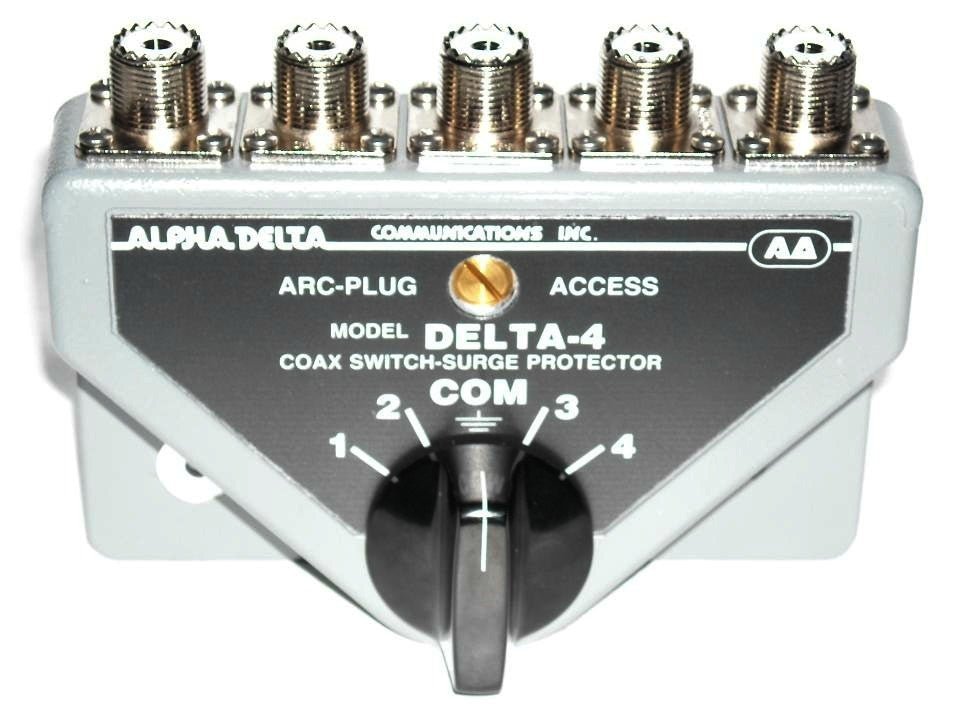

Alpha Delta DELTA-4B
Commutatore Coassiale a 4 vie connettori UHF SO239 (1500 Watt CW)
L'eccellente qualità di questo poggetto è caratterizzata da una fusione con una cavità a microstrip a impedenza costante per le UHF. Non sono usati commutatori a wafer con perdite, ma un solido sistema con cuscinetti a sfera. Nessuna incertezza su quale posizione è stata scelta. Le posizioni non usate sono automaticamente messe a terra per ridurre le interazioni di rumore e le possibili scariche.Il famoso Alpha Delta Arc-Plug™ Cartidge protegge la posizione in uso. L'antenna in posizione in o out, è sempre protetta in entrambi i casi! L'Arc Plug è facilmente accessibile dal pannello frontale sicché si può montare il commutatore su qualunque superficie. Entrambi i modelli sopportano la piena potenza legale.
L' VSWR è minore di 1.2:1 fino a 150 MHz, e minore di 1.5:1 a 500 MHz per la serie DELTA con connettori UHF.
I modelli con connettori tipo N hanno un VSWR minore di 1.2:1 fino a 500 MHz e minore di 1.5:1 a 1.2 GHz.
I commutatori con SO-239 (UHF) sono dimensionati per 1500 watts CW/FM fino a 30 MHz e 1000 watts da 30 a 450 MHz, assumendo un VSWR minore di 2:1. Valori più alti di VSWR a piena potenza potrebbero falsare la ARC-PLUGcartridge. Isolamento di 60 dB fino a 450 MHz, tipicamente 70 dB sotto i 30 MHz.
I commutatori con connettori di tipo N sono dimensionati per potenza fino a 1500 watts CW/FM fino a 150 MHz, 1000 watts da 150 a 500 MHz e 800 watts da 500 a 1.2 GHz. NOTA: 1.2 GHz, non 1.3 GHz. Isolamento di 60 dB fino a 500 MHz e 50 dB da 500 MHz fino a 1.2 GHz. Nelle ipotesi di un VSWR non più grande di 2:1.
Tutti i modelli sono a così basse perdite che solitamente i cavi di interconnessione presentano più perdite dei commutatori stessi.
