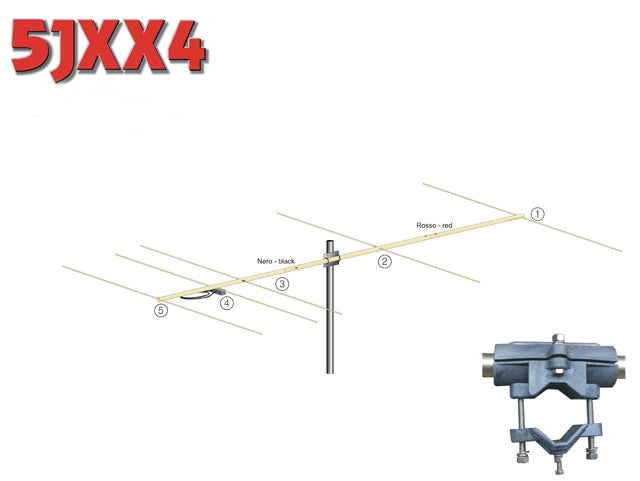

5JXX4 Antenna direttiva 6 elementi 70Mhz
| Guadagno | 8.54 dBd/10.68 dBi |
| Angolo -3dB E/H | 52.6° - 67.4° |
| Spaziatura E/H | 3.85 - 4.83 m |
| R.O.S. | <1:1.5 |
| Lunghezza boom | 3.43 m - 0.8 λ |
| Diametro boom | 25 - 30 - 25 mm |
| Diametro elementi | 12 mm |
| Dipolo | Hairpin |
| Connettore | N precision |
| Potenza max | 1000 W |
| Balun 1:4 | RG142/U |
| Attacco mast | 75 mm Ø MAX |
| Peso | 3.9 kg |
| Area al vento | 0.27 m² |
