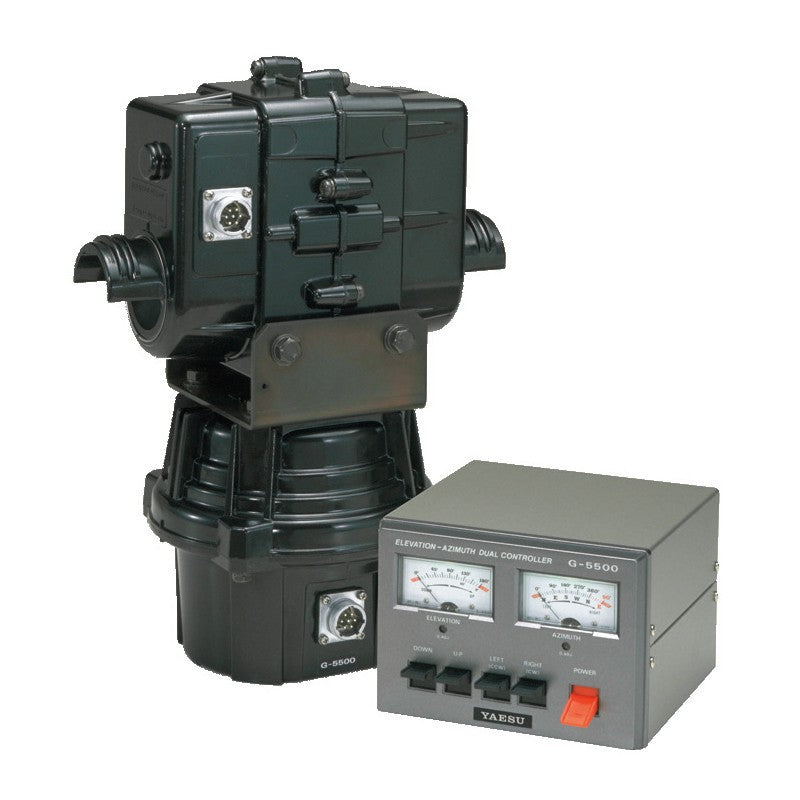

YAESU G-5500 CDC
Sistema Integrato Azimut / Elevazione per Comunicazioni Spaziali & Satellitari (Nuova Versione DC)
Prodotto originale Yaesu (Nuova serie CDC con motorizzazione in corrente continua DC). Fornito completo di Unità di Controllo con doppio indicatore (Azimut & Elevazione), kit connettori dedicati, imballo originale e Garanzia Ufficiale Italia con supporto tecnico qualificato.
Descrizione del Prodotto
Il sistema di rotazione Yaesu G-5500 CDC è la soluzione completa e professionale studiata specificamente per le comunicazioni satellitari amatoriali, il puntamento EME (Earth-Moon-Earth), il tracking di satelliti LEO/MEO (come la Stazione Spaziale Internazionale ISS) e le applicazioni meteorologiche. Composto da due unita distinte di rotazione (Azimut 450° ed Elevazione 180°), permette di orientare in modo preciso ed indipendente array di antenne di medie e grandi dimensioni direttamente dalla stazione operativa.
La nuova versione CDC / DC Motor introduce una motorizzazione a corrente continua integrata che assicura una rotazione ancor più fluida, silenziosa e priva di vibrazioni. Il controller a doppio display analogico fornisce una lettura chiara e immediata della posizione, ed è dotato sulla parte posteriore di una presa DIN per il controllo e l'interfacciamento automatico via computer (tramite scheda GS-232 o interfacce terze).
Caratteristiche Salienti
|
Nuova Motorizzazione DC
Motorizzazione in corrente continua di nuova generazione che garantisce maggiore spunto, arresti morbidi e azionamento ultra-silenzioso. |
Controllo Azimut & Elevazione
Escursione completa di 450° sul piano azimutale e 180° su quello di elevazione con indicazione continua a doppio strumento. |
|
Pronto per Tracking da PC
Dotato di connettore DIN posteriore per l'interfacciamento automatico computerizzato (Yaesu GS-232 o schede compatibili TERZA PARTE). |
Robustezza Meccanica Permanente
Scatole ingranaggi in fusione d'alluminio pressofuso, lubrificazione permanente e sistema di frenatura a riduttore integrato. |
Scenari d'Utilizzo e Consigli Pratici
Il sistema Yaesu G-5500 CDC è la scelta standard mondiale per chiunque desideri effettuare il puntamento tridimensionale dell'antenna:
- Satellite Tracking & ISS: Ideale per incrociare antenne Yagi a polarizzazione incrociata o circolare (VHF/UHF) seguendo la traiettoria orbitale dei satelliti radioamatoriali in tempo reale.
- Collegamento EME & Radioastronomia: Ottimo per puntamenti di precisione verso la Luna o fonti radioastronomiche che richiedono regolazione di elevazione costante.
- Flessibilità di Montaggio: I rotori possono essere accoppiati sullo stesso mast oppure separati (azimut alla base/torre ed elevazione fissato sul boom).
Il consiglio HRS: Il sistema necessita di 2 cavi di controllo a 6 conduttori (uno per ciascuna unita di rotazione). Per automatizzare il puntamento satellitare raccomandiamo l'abbinamento a software di tracking via interfaccia PC.
L'opinione del Team HamRadioShop
"Il G-5500 è da sempre il punto di riferimento assoluto per chi fa traffico via satellite. La nuova versione CDC con motorizzazione in corrente continua risolve anche i piccoli dettagli storici, offrendo una fluidità eccezionale e una facilità di interfacciamento con i moderni software di tracking da PC insuperabile."
Specifiche Tecniche
| Brand / Produttore | Yaesu |
| Modello | G-5500 CDC (Nuova Versione DC Motor) |
| Tipologia Sistema | Combinato Azimut / Elevazione (AZ-EL) |
| Raggio d'Azione | Azimut: 450° | Elevazione: 180° |
| Superficie al Vento Max. | 1,0 m² |
| Fattore K | 60 |
| Coppia Stazionaria (Freno) | AZ: 4.000 kg/cm | EL: 4.000 kg/cm |
| Coppia di Rotazione | AZ: 600 kg/cm | EL: 1.400 kg/cm |
| Carico Verticale Max. | 30 kg (Intermittente max: 100 kg) |
| Gioco Meccanico (Backlash) | AZ: 1° | EL: 1° |
| Tempo Rotazione 360° / Elevazione 180° | AZ: 70 sec / EL: 80 sec (a 50Hz) |
| Diametro Supporto Mast / Boom | Mast AZ/EL: 38 ~ 62 mm ø | Boom EL: 32 ~ 43 mm ø |
| Controllo Interfaccia PC | Sì (Presa DIN posteriore integrata) |
| Dimensioni e Peso Complessivo | 186 ø x 254 (W) x 350 (H) mm / 7,8 kg |
| Prescrizione Cavi di Comando | 2 cavi x 6 conduttori ciascuno |
| Tensione di Alimentazione | 117 / 220 V AC (50/60 Hz) |
| Garanzia | Ufficiale Italia con supporto tecnico qualificato |
