Yaesu ATAS-25 portatile manuale
Antenna portatile ad accordo manuale per 7–430 MHz, su treppiede da 1/4", con radiali, 100 W in HF

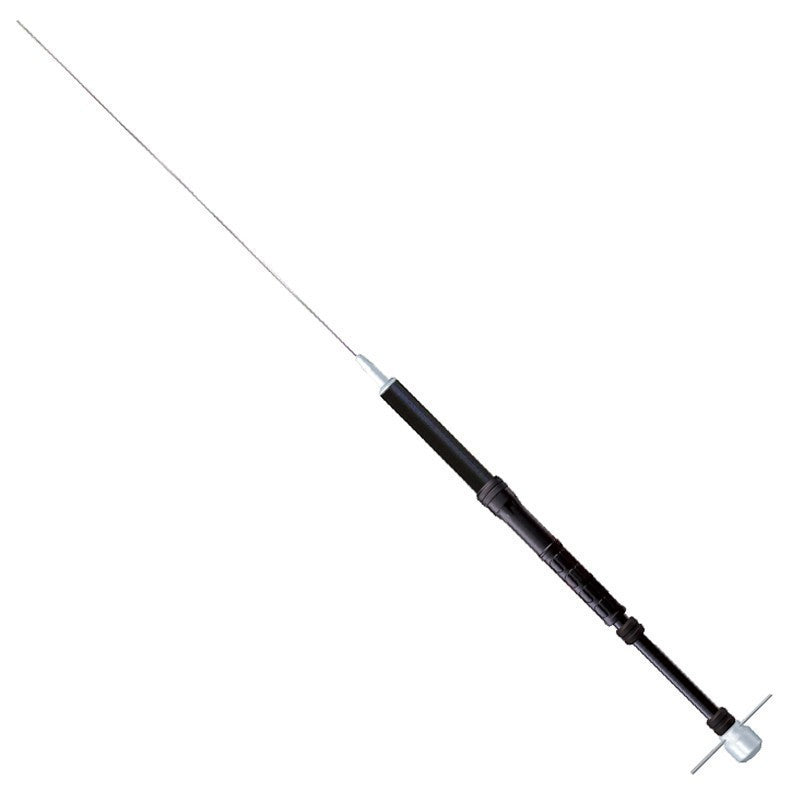

La Yaesu ATAS-25 è un'antenna portatile ad accordo manuale per i ricetrasmettitori HF, che copre anche 50, 144 e 430 MHz. Si monta su un normale treppiede fotografico con vite da 1/4".
Descrizione del prodotto
Si accorda facendo scorrere l'anello di cortocircuito sulla bobina di carico e scegliendo il numero di sezioni superiori. I cavi radiali per il contrappeso sono forniti.
Per la regolazione si alza o si abbassa il gruppo bobina ascoltando il rumore di banda, fino al massimo in ricezione; se non si trova il picco con la bobina tutta abbassata, si toglie un elemento radiante. Poi si controlla il ROS in CW e si ruota con cautela la bobina, allontanandosi dall'antenna a ogni verifica, fino al ROS migliore.
Da montata è alta fino a 2,2 m; per il trasporto si riduce a 0,6 m.
Caratteristiche principali
7–430 MHz bande radioamatoriali.
Si monta su un cavalletto fotografico.
6, 3, 2 m e uno di scorta da 10 m.
Compatibilità e note
Non toccare la bobina durante la trasmissione.
Specifiche tecniche
| Bande | 7 / 14 / 21 / 28 / 50 / 144 / 430 MHz (radioamatoriali) |
| Altezza | max 2,2 m in uso · min 0,6 m per il trasporto |
| Peso | circa 930 g |
| Impedenza | 50 Ω |
| Potenza massima | HF/50 MHz 100 W SSB/CW (ciclo 50%), 50 W AM/FM · 144/430 MHz 50 W |
| ROS accordato | < 2,0:1 |

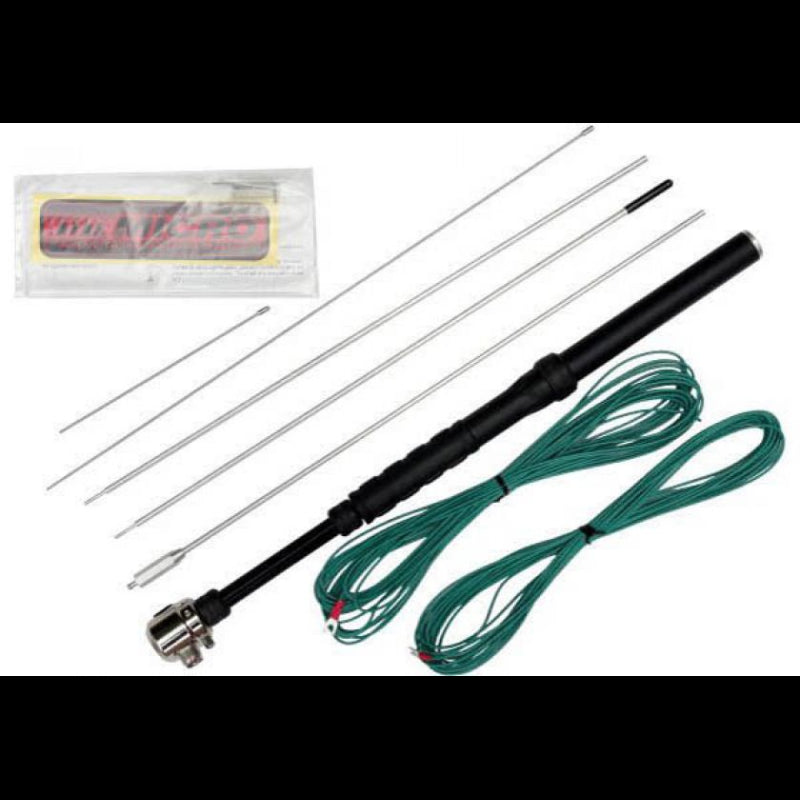

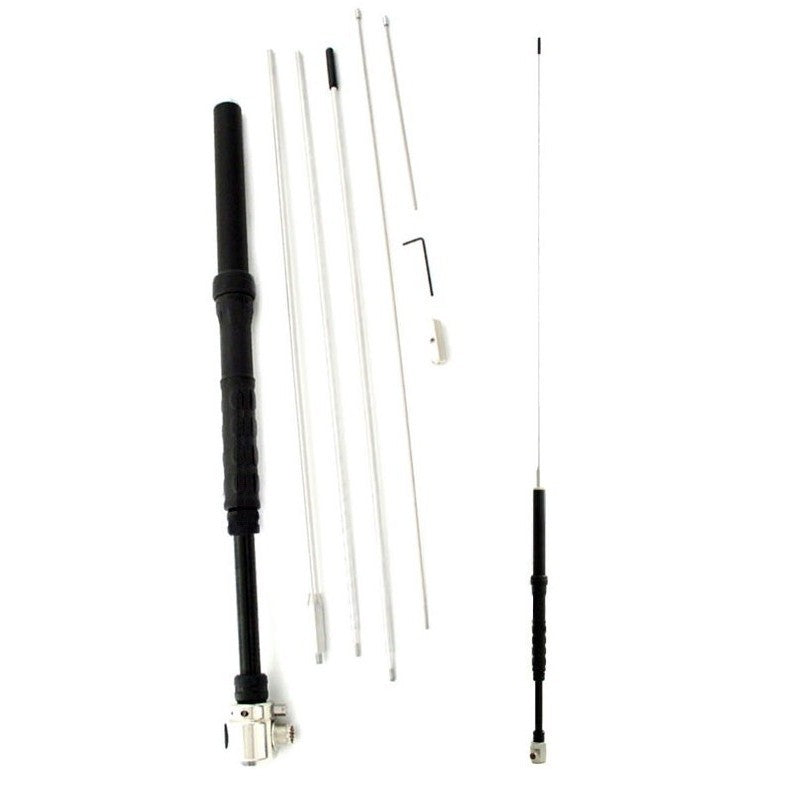

Contenuto della confezione
- Elementi radianti
- Elemento radiante per VHF
- Elemento radiante per UHF
- Cavi radiali da 6, 3 e 2 m
- Cavo radiale di scorta da 10 m
- Chiave esagonale
