QO-100 Bullseye TCXO LNB

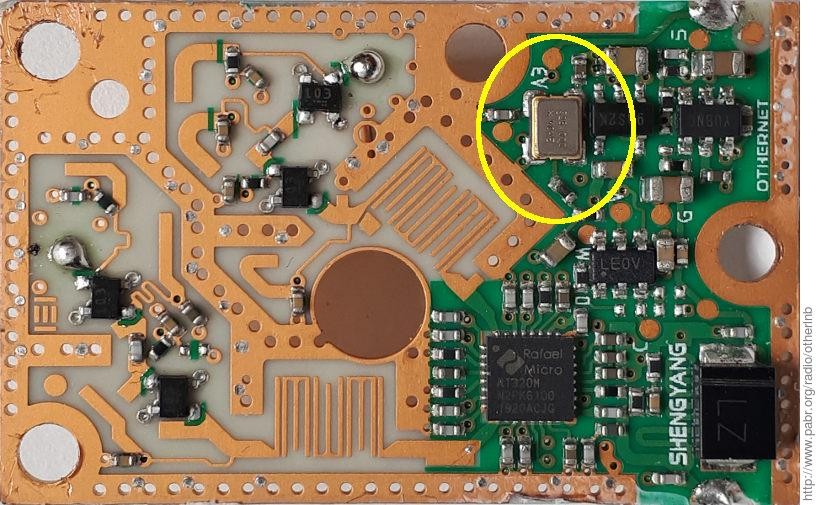

Questo è un LNB stabilizzato TCXO per il satellite geostazionario amatoriale QO-100 e altri satelliti in banda Ku. Prodotto da Othernet. Gli LNB standard utilizzati per QO-100 richiedono modifiche da apportare al circuito poiché il cristallo deve essere sostituito con un TCXO per evitare derive di frequenza. Il Bullseye LNB viene fornito con un TCXO altamente stabile che ha un offset inferiore a 10 kHz anche in condizioni esterne.
Il Bullseye LNB è il convertitore verso il basso DTH / consumer in banda Ku più preciso e stabile al mondo. Anche un VSAT LNBF che costa centinaia di dollari in più non può competere con le prestazioni del Bullseye 10K LNB. Ogni unità è calibrata in fabbrica entro 1 kHz di precisione assoluta rispetto a un analizzatore di spettro con blocco GPS. In condizioni esterne, la stabilità dell'LNB è ben entro i 10 kHz di offset. Come caratteristica bonus, il Bullseye 10K fornisce l'accesso al suo TCXO interno a 25 MHz tramite il connettore F secondario. Questa uscita di riferimento può essere utilizzata per monitorare direttamente le prestazioni del TCXO nel tempo.
NOTA: richiede un iniettore di alimentazione a T bias da 12-19 V, il T bias da 4,5 V del V3 NON è per questo LNB. 11,5 - 14 V abilita la polarizzazione verticale e 16 - 19V abilita la polarizzazione orizzontale.

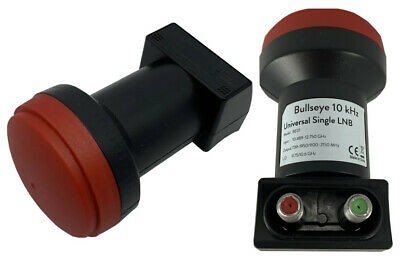

Il Bullseye 10K fornisce accesso al suo TCXO interno da 25 MHz tramite il connettore F secondario. Questa uscita di riferimento può essere utilizzata per monitorare direttamente le prestazioni del TCXO nel tempo. (connettore rosso)
