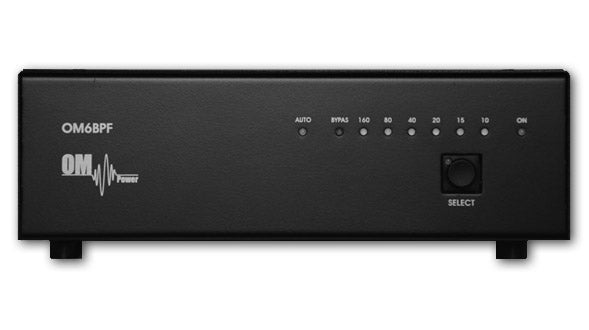

OM Power OM6BPF - Band Pass Filter

€1.083,00

Tasse incluse. Spedizione calcolato alla cassa

Seleziona quantità

SPEDIZIONE ULTRA RAPIDA

ASSISTENZA CLIENTI

PAGAMENTI SICURI

Dettagli prodotto

Scheda Tecnica

Mpn	OM6BPF
Sotto categorie	OM Power
Tipo	OM Power
Marca Compatibile	OM Power

Descrizione

src=

OM6BPF

CHIEDERE QUALI SONO I TEMPI DI SPEDIZIONE

DESCRIZIONE GENERALE:

Il Band Pass Filter OM6BPF, è stato progettato per tutte le bande amatoriali onde corte da 1,8 fino a 29 MHz (escluse le WARC) per una potenza di 200W.

SPECIFICHE:

- La copertura in frequenza: bande amatoriali 1,8-29,7 MHz escluse le WARC;

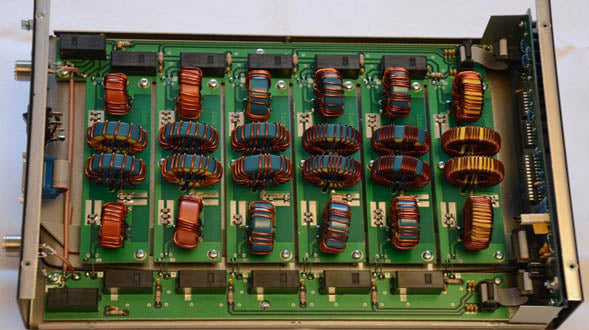

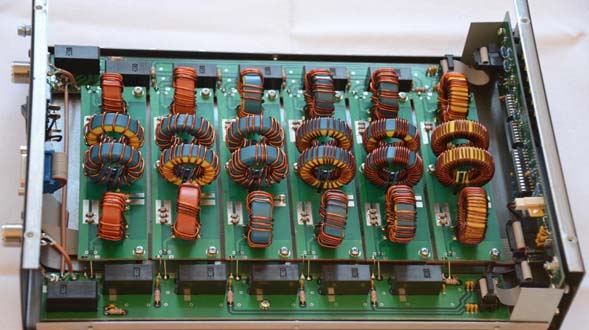

- Design: 3 filtri risonatore;

- Potenza: 200 W in SSB, CW, RTTY, AM e FM;

- Impedenza di ingresso: 50 Ohm;

- SWR: Meno di 1,2: 1 in tutta la banda;

- Impedenza di uscita: 50 Ohm sbilanciato;

- Perdita di inserzione: molto bassa grazie a un Q altissimo, tarato a mano per le massime prestazioni;

- Metodi di controllo: automatico con Yaesu, Icom, Elecraft, OM amplificatori di potenza automatico, Band Decoder per dispositivi esempio microHAM;

- Alimentazione: esterna da + 12V a 15V;

- INDICATORI LED:

- Modalità automatica

- Indicazioni banda

- Modalità bypass

- Dimensioni: 210 x 75 x 320 mm (larghezza x altezza x profondità);

- Peso: 2,3 kg

Misure tipiche di reject in banda

MHz	max. loss (dB)	max. SWR	Crossband minimum loss (dB)
1.8	0.25	1.1	3.5 MHz	7 MHz	14 MHz	21 MHz	28 MHz
2.0	0.25	1.1	47	70	60	53	70
3.5	0.25	1.1	1.85 MHz	7 MHz	14 MHz	21 MHz	28 MHz
3.8	0.25	1.1	42	46	60	55	50
7.0	0.3	1.15	1.85 MHz	3.5 MHz	14 MHz	21 MHz	28 MHz
7.3	0.3	1.15	66	46	70	55	47
14.0	0.3	1.15	1.85 MHz	3.5 MHz	7 MHz	21 MHz	28 MHz
14.4	0.3	1.15	80	62	41	38	60
21.0	0.4	1.2	1.85 MHz	3.5 MHz	7 MHz	14 MHz	28 MHz
21.5	0.4	1.2	75	75	65	35	58
28.0	0.4	1.2	1.85 MHz	3.5 MHz	7 MHz	14 MHz	21 MHz
29.7	0.4	1.2	80	90	70	47	27

Tipica risposta del filtro

160m band

src= src=

80m band

src= src=

40m band

src= src=

20m band

src= src=

15m band

src= src=

10m band

src= src=

General description of the Band Pass Filter OM6BPF

The Band Pass Filter OM6BPF is designed for all short wave amateur bands from 1.8 till 29 MHz (exclusive WARC – bands ) for 200 W power.

Specification of OM6BPF:

Frequency coverage:	amateur bands 1.8 – 29.7 MHz (not WARC)
Design:	3 resonator filters
Power rating:	200 W in SSB, CW, RTTY, AM and FM
Input impedance:	50 Ohm
SWR:	Less then 1.2 : 1 across band
Output impedance:	50 Ohm unbalanced
Insertion loss:	very low insertions loss due to High – Q capacitors, hand tuned for maximum performance
Control methods:	Automatic with Yaesu , Icom , Elecraft , OM Power automatic amplifiers , Banddecoder for example microHAM devices
Power supply:	External between +12 V to 15 V
LED indicators:	Automatic mode Band indications Bypass Mode
Parameters:	210 x 75 x 320 mm (width x height x depth)
Weight:	2.3 kg

Measured Typical Band to Band Rejection

MHz	max. loss (dB)	max. SWR	Crossband minimum loss (dB)
1.8	0.25	1.1	3.5 MHz	7 MHz	14 MHz	21 MHz	28 MHz
2.0	0.25	1.1	47	70	60	53	70
3.5	0.25	1.1	1.85 MHz	7 MHz	14 MHz	21 MHz	28 MHz
3.8	0.25	1.1	42	46	60	55	50
7.0	0.3	1.15	1.85 MHz	3.5 MHz	14 MHz	21 MHz	28 MHz
7.3	0.3	1.15	66	46	70	55	47
14.0	0.3	1.15	1.85 MHz	3.5 MHz	7 MHz	21 MHz	28 MHz
14.4	0.3	1.15	80	62	41	38	60
21.0	0.4	1.2	1.85 MHz	3.5 MHz	7 MHz	14 MHz	28 MHz
21.5	0.4	1.2	75	75	65	35	58
28.0	0.4	1.2	1.85 MHz	3.5 MHz	7 MHz	14 MHz	21 MHz
29.7	0.4	1.2	80	90	70	47	27
