OM2000A+
CHIEDERE QUALI SONO I TEMPI DI SPEDIZIONE
DESCRIZIONE GENERALE:

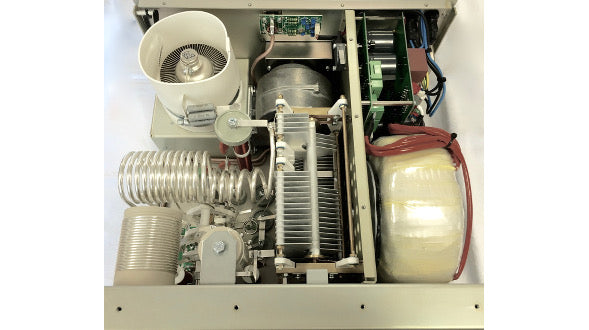

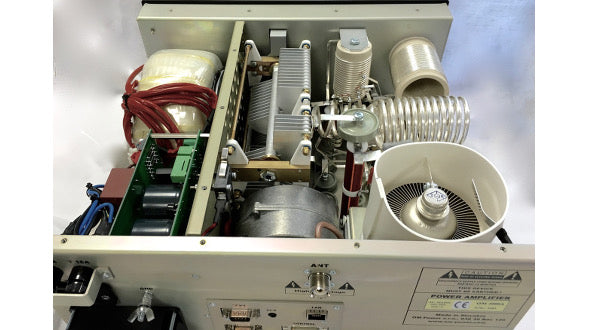

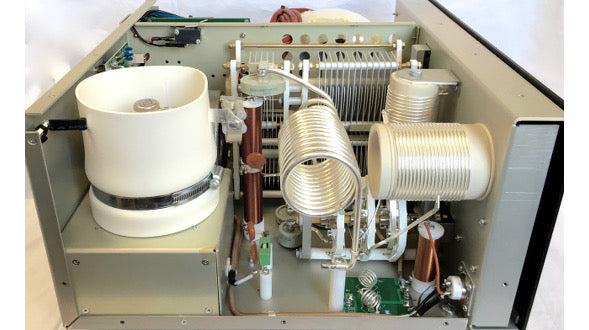

L'amplificatore lineare OM2000A+, è stato progettato per tutte le bande amatoriali onde corte 1,8-29 MHz (compresa WARC - band) + 50 MHz e tutte le modalità. E 'dotato di un tetrodo ceramica FU-728F.
SPECIFICHE:
- La copertura in frequenza: bande amatoriali 1,8-29,7 MHz compresi WARC + 50 MHz;
- Potenza di uscita: 2000 + W in SSB / CW sulle bande HF, 1500 W in RTTY 1500 W CW / SSB su 50 MHz;
- Potenza motrice: da 40 a 60 W per piena potenza di uscita;
- Impedenza di ingresso: 50 Ohm VSWR <1.5: 1;
- L'amplificazione di uscita: 17 dB;
- Impedenza di uscita: 50 Ohm sbilanciato;
- SWR massima di uscita: 3: 1;
- Protezione SWR: Passaggio automatico a STBY quando la potenza riflessa è 350W o superiore;
- Distorsione di intermodulazione: meglio allora -32 dBc;
- Soppressione delle armoniche: min -50 dBc (30-54 MHz meglio di -70dBc);
- Velocità di risposta di sintonia AUTO: meno di 0,5 s entro stessa banda, a meno di 3 secondi se fuori banda;
- TRX-CAT supportati:
- ICOM
- ELECRAFT
- KENWOOD
- TEN-TEC ORION
- YEASU
- Protocollo ricetrasmettitore Icom usando da dispositivi microHAM - CI-V USCITA;
- Flex Radio e Anan (Apache Labs);
- Tubo: FU-728F tetrodo ceramica;
- Raffreddamento: ventilatore centrifugo + assiale ventilatore;
- Alimentazione: commutabile 220,230,240V - 50/60 Hz o altre tensioni primarie (Ad esempio 200V 50 / 60Hz per il Giappone);

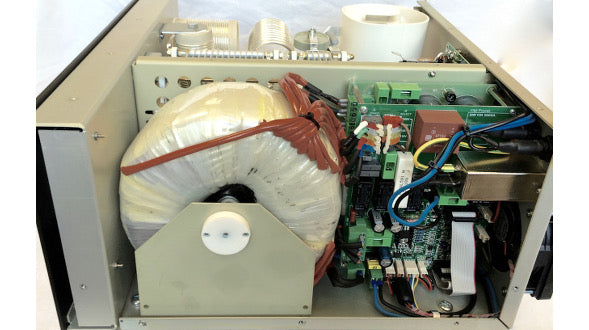

- Transformers: 1 trasformatore toroidale 3,0 kVA;
CIRCUITI DI PROTEZIONE:
- ROS troppo alto;
- Corrente anodo troppo alta
- Errore di tensione anodica
- Corrente dello schermo troppo alta
- Errore di tensione schermo
- Corrente di griglia troppo alta
- Errore di tensione rete
- Errore di tensione Riscaldamento
- Mistuning di amplificatore di potenza
- Temperatura di alta
- Soft start per la protezione del fusibile
- "Passare -on blocco" a amplificatore aperto
INDICAZIONI:

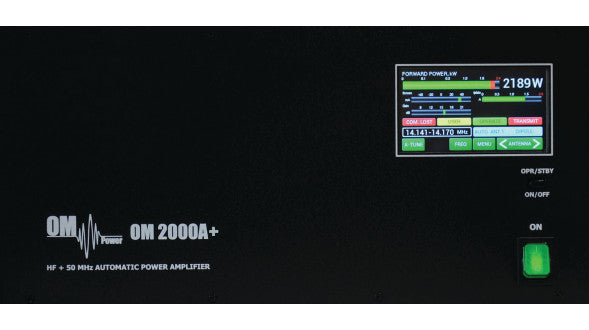

- 4.3 "display a colori touch screen
CARATTERISTICHE:
- Commutazione automatica Antenna esterna
- Passaggio automatico tra bande
- Messa a punto automatica all'interno della banda in base ai segmenti
- Passaggio automatico del filtro passa banda
- Memoria per i guasti e di allarme, la manutenzione facile
- Messa a punto automatica di corrente anodica (BIAS) - non c'è bisogno di regolazione manuale dopo aver cambiato il tubo
- Tre modalità di funzionamento programmabili di ventilatore centrifugo (turbina) + ventilatore assiale
- T / R sistema: QSK con il vuoto relè incorporato antenna RF
- Facilità di trasporto a causa del trasformatore rimovibile ad alta tensione
- Telecomando - connettore per il collegamento LAN
- L'amplificatore di potenza è sensibile (lettura automatica della frequenza, anche se non CAT) HF
- Il più piccolo e leggero 2000 W automatica PA sul mercato
- Dimensioni: 390 millimetri x 195 millimetri x 370 millimetri (larghezza x altezza x profondità)
- Peso: 24 kg
General description of the OM2000A+ automatic amplifier
The automatic linear amplifier OM2000A+ is designed for all short wave amateur bands from 1.8 to 29 MHz (including WARC – bands) + 50 MHz and all modes. It is equipped with a ceramic tetrode FU-728F.
Specification of OM2000A+:
| Frequency coverage: | Amateur bands 1.8 – 29.7 MHz including WARC + 50 MHz |
| Power output: | 2000+ W in SSB/CW on HF bands, 1500 W in RTTY 1500 W CW/SSB on 50 MHz |
| Drive power: | 40 to 60 W for full output power |
| Input impedance: | 50 Ohm VSWR < 1.5 : 1 |
| Output amplification: | 17 dB |
| Output impedance: | 50 Ohm unbalanced |
| Maximum output SWR: | 3:1 |
| SWR protection: | Automatic switching to STBY when reflected power is 350W or higher |
| Intermodulation distortion: | better then -32 dBc |
| Suppression of harmonics: | min -50 dBc (30–54 MHz better than -70dBc) |
| Response speed of AUTO tune: | less than 0,5s within same BAND ,less than 3s if out of BAND |
| Supported TRXs-CAT: | ICOM, ELECRAFT, KENWOOD, TEN-TEC ORION, YEASU, Icom transceive protocol using by microHAM devices – CI-V OUPUT, Flex Radios and Anan ( Apache Labs ) |
| Tube: | FU-728F ceramic tetrode |
| Cooling: | Centrifugal blower + axial blower |
| Power supply: | Switchable 220,230,240V – 50/60 Hz or other primary voltages (for example 200V 50/60Hz for Japan) |
| Transformers: | 1 toroidal transformer 3.0 kVA |
| Protection circuits: | - VSWR too high |
| - Anode current too high | |
| - Anode voltage error | |
| - Screen current too high | |
| - Screen voltage error | |
| - Grid current too high | |
| - Grid voltage error | |
| - Heating voltage error | |
| - Mistuning of power amplifier | |
| - Temperature to high | |
| - Soft start for fuse protection | |
| - “switch –on blocking“ at opened amplifier | |
| Indications: | 4.3" colour touch screen display |
| Features: | - Automatic external Antenna switching |
| - Automatic switching between bands | |
| - Automatic tuning within the band according to segments | |
| - Automatic switching of Band Pass Filter | |
| - Memory for faults and warning, easy maintenance | |
| - Automatic set-up anode current (BIAS) – no need to manual adjust after changing the tube | |
| - Three programmable working modes of centrifugal blower ( turbine ) + axial blower | |
| - T/R System: QSK operation with built-in vacuum RF antenna relay | |
| - Easy transport due to detachable HV transformer | |
| - Remote control - connector for LAN connection | |
| - The Power Amplifier is HF sensitive (automatic frequency reading even if no CAT) | |
| - The smallest and lightest 2000 W automatic PA on the market | |
| Mechanical parameters: | 390mm x 195mm x 370mm (width x height x depth) |
| Weight: | 24 kg |

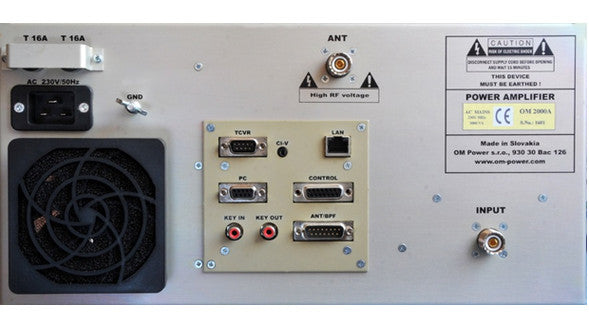

LAN Connection
Power amplifier is interfaced to LAN via XPORT made by Lantronix (type XP1001000-05R). More info can be found at www.lantronix.com
Default factory settings of XPORT are:
- IP address: 192.168.1.211
- Mask: 255.255.255.0
- Gateway: 192.168.1.1
These are strictly default settings. You can modify any of these by going to XPORT web GUI via your web browser. We do not recommend changing any other parameters of the XPORT interface as loss of communication can be caused by doing so. There is no default user name or password. It is highly recommended to secure web interface with username and password.
For remote control and monitoring over LAN special software is needed. It is available free of charge; it can be downloaded from the following address: https://www.om-power.com/download/HF_PA_Manager_v3.18-setup.exe
