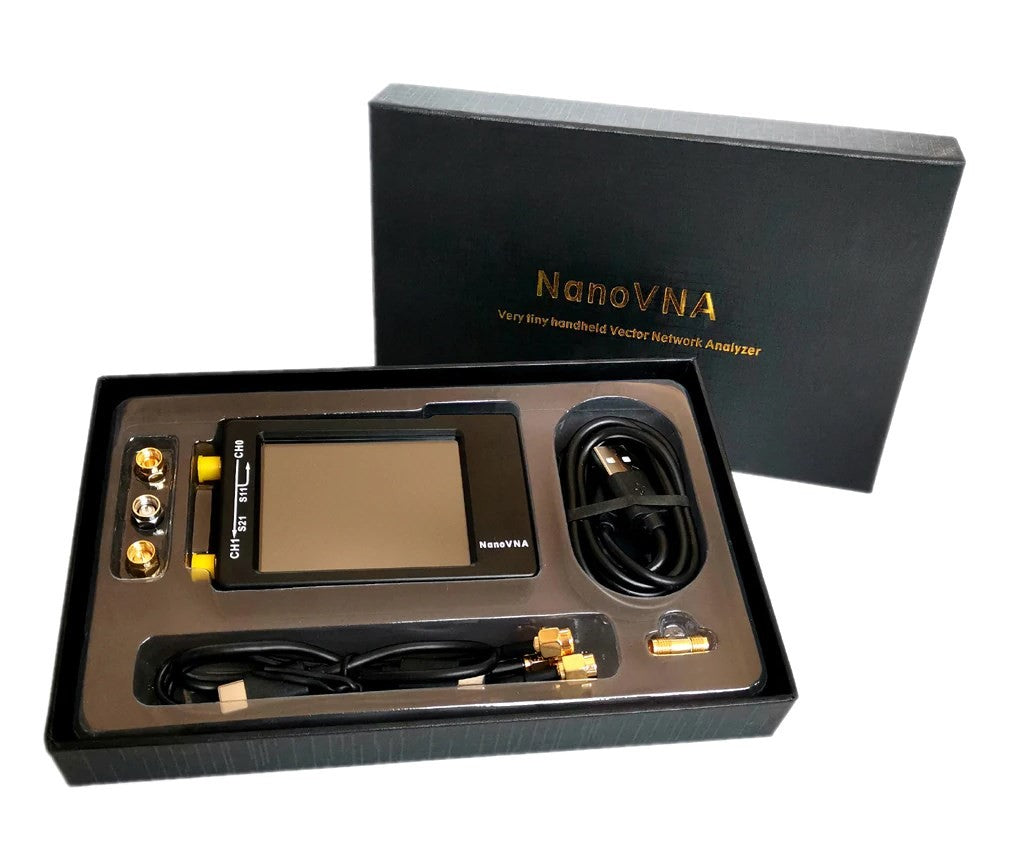

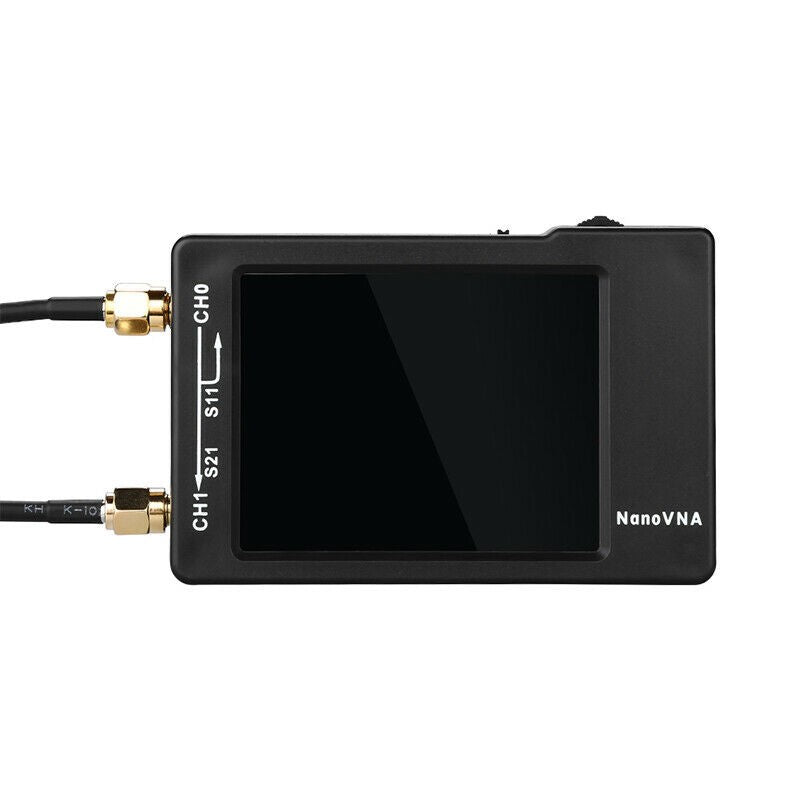

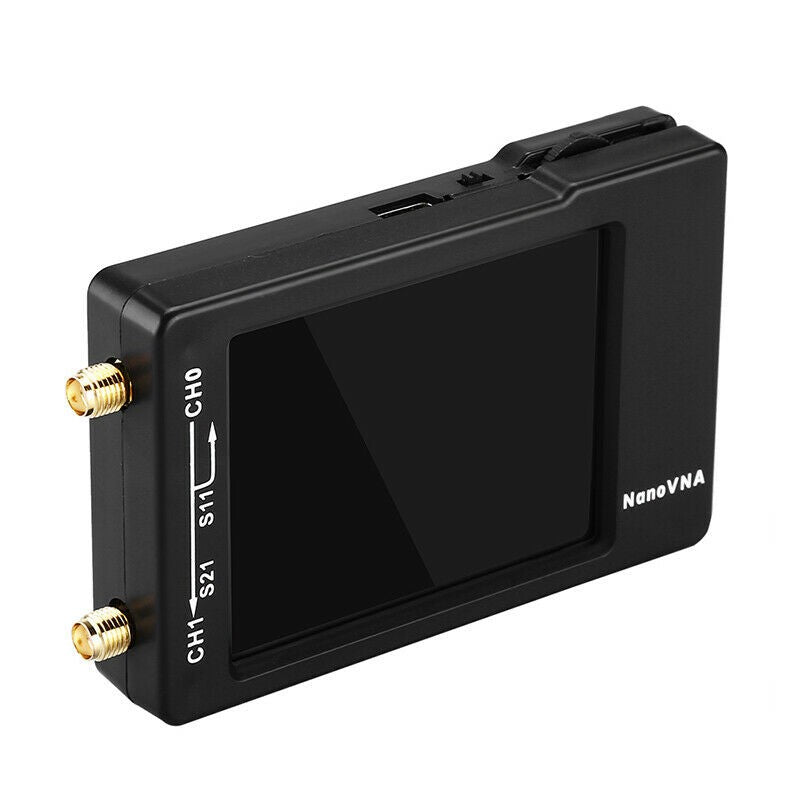

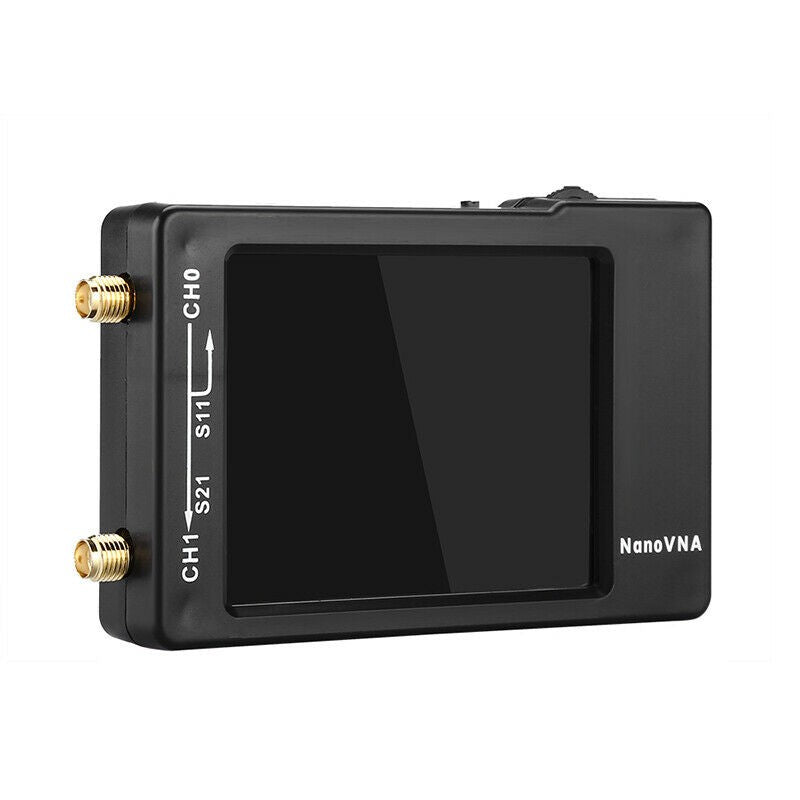

Analizzatore di antenna di rete vettoriale NanoVNA-H 10KHz-1,5GHz MF HF VHF UHF con custodia
Descrizione del prodotto

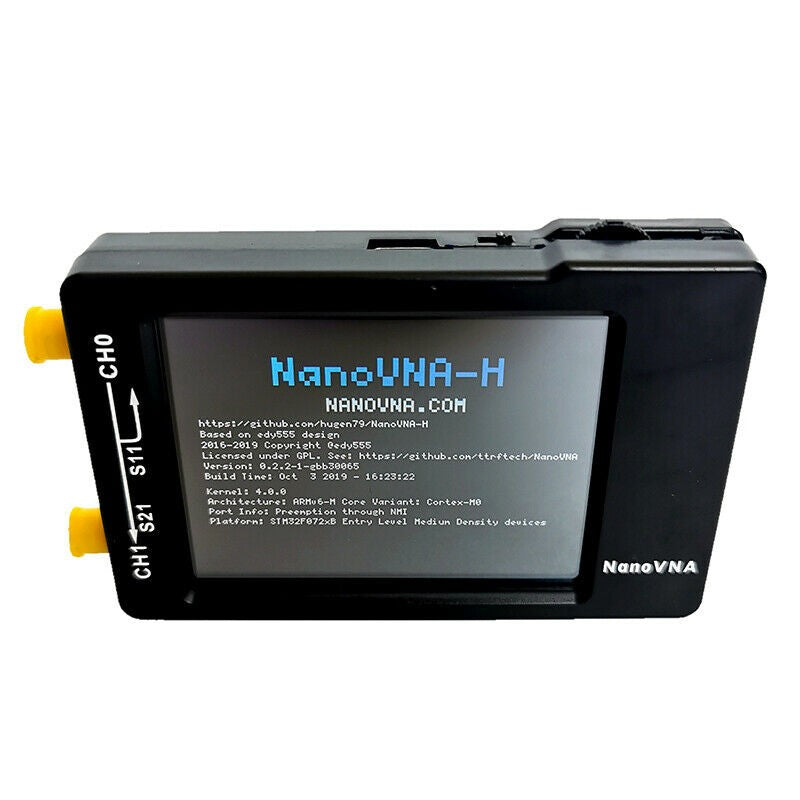

La versione di NanoVNA-H Hugen
Il migliore NanoVNA-H Rev3.4 attualmente in commercio. I principali miglioramenti rispetto alle precedenti versioni sono i seguenti:
1. Ottimizzato il ponte elettrico e fatto pieno uso del armoniche di Si5351. Ora è in grado di misurare a 1.5GHz con 5th armonica;
2. Quando è utilizzato in fondamentale, il livello di uscita CH0 è aumentato a 0 dBm, la riflessione di misura è più accurata;
3. Risolta l'anomalia dei NanoVNA-H intorno 6MHz prima;
4. Ri-progettato circuito di gestione dell'alimentazione, riducendo ulteriormente rumore di alimentazione, riducendo USB potenza di interferenza, ridurre la corrente di carica, e proteggere la batteria;
5. Ottimizzato PCB layout per ospitare batteria 650mAh;
6. Riserva interfaccia UART per una facile espansione FAI DA TE.
Rev3.4 prestazioni di Base:
ABS caso: 58.7 millimetri x 91.3 millimetri x 17.1 millimetri (escluse le sporgenze)
PCB: 54mm x 85.5mm x 11mm (senza connettori, interruttori)
Frequenza di misurazione: 10KHz -1.5GHz
Uscita RF: 0dbm (± 2dbm)
Campo di misura: 70dB (50kHz-300MHz), 60dB (300M-900MHz), 40dB(0.9G-1.5GHz));
Porta SWR: < 1.1
Display: 2.8 pollici TFT (320x240)
Interfaccia USB: USB tipo-C modalità di comunicazione: CDC (di serie)
Alimentazione: USB 5V 120mA, built-in 650mAh batteria, corrente di carica massima 300mA
Numero di punti di scansione: 101 (fisso)
Display di Monitoraggio: 4, Marcatura: 4, Impostazione Risparmia: 5
Tolleranza di frequenza:<2.5ppm
Stabilità di frequenza:<0.5ppm
NanoVNA-H VSNanoVNA-F

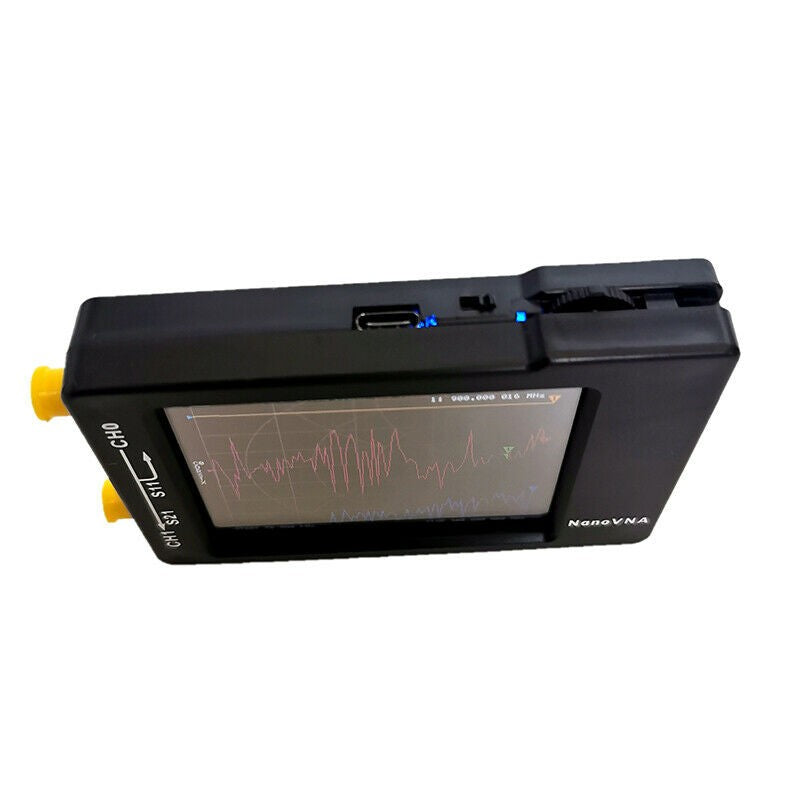

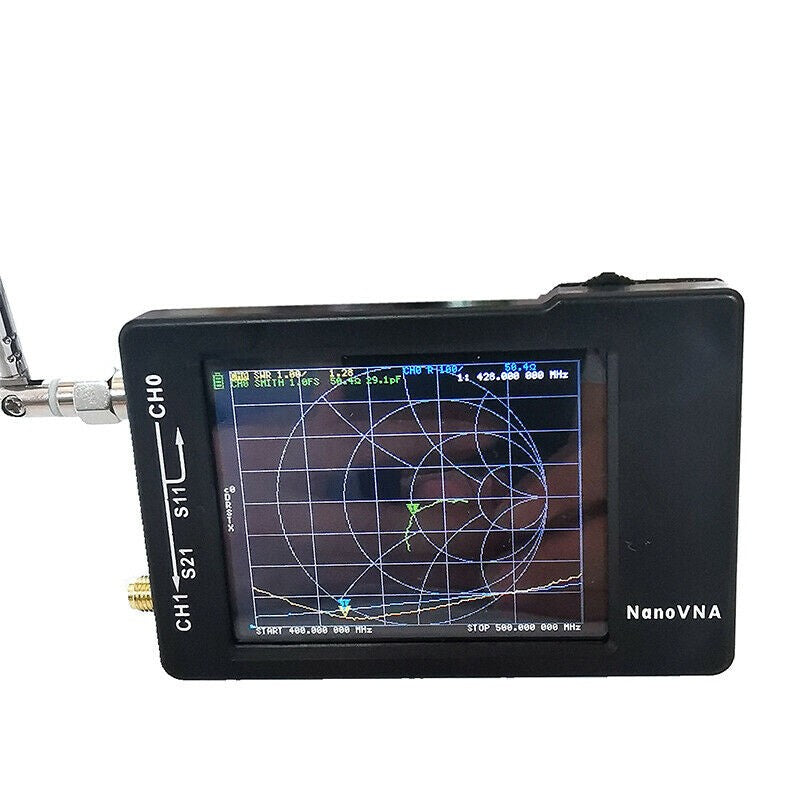

Questo è un prodotto FAI DA TE con vector di rete funzione di misurazione. Esso comprende un 2.8-pollici schermo commovente, TX/RX misura, in grado di determinare la completa S11 e S21 parametri, se avete bisogno di ottenere S12 e S22, È necessario sostituire manualmente il ricetrasmettitore porta cablaggio.
Caratteristiche:
Il software di controllo per PC in grado di esportare Pietra di Paragone (snp) i file, che può essere utilizzato per vari radio design e software di simulazione.
Il migliore algoritmo di frequenza in grado di utilizzare il armonica dispari di estensione di si5351 per sostenere la frequenza di misura fino a 900MHz.
È principalmente per lo studio di clienti che può FAI DA TE, È necessario preparare il SMA cavo di se stessi.
Non ha alcun scudo in metallo. Il vantaggio principale è che gli utenti con una forte hands-on di capacità in grado di aprire la macchina per vedere il circuito struttura. Tuttavia, quando si misura frequenze al di sopra di 300M, è facile da essere disturbato da altri segnali. Quindi questo prodotto è consigliato per i giocattoli di apprendimento principi e utilizzare a frequenze inferiori.
Il 50k-300MHz gamma di frequenza del si5351 diretta di uscita fornisce una migliore di 70dB dinamico.
Estesa 300M-600MHz band fornisce una migliore di 50dB della dinamica, E il 600M-900M di banda è meglio di 40dB della dinamica.
Piccolo e portatile, facile da usare, questo progetto si propone di fornire un RF gadget ma utile strumento per gli appassionati.
Rev3.3 Specifiche Tecniche:
Materiale: PCB
Colore: nero custodia in plastica
Frequenza di misura: 50KHz ~ 300MHz (50KHz ~ 900MHz, consentono estesa firmware)(I prodotti sarà aggiornato con l' ultima versione del firmware prima della spedizione, la misura reale di frequenza è 50KHz ~ 900MHz)
Uscita RF: -13dbm (massimo-9dbm)
Precisione di frequenza: <0.5ppm
Campo di misura: 70dB (50KHz-300MHz), (50dB (300M-600MHz), 40dB (600M-900MHz) consentire estesa firmware)
Porta SWR: <1.1
Display: 2.8 pollici TFT (320*240)
Interfaccia USB: USB tipo-C
Modalità di comunicazione: CDC (di serie)
USB: 5V 120mA
Batteria: batteria 3.7v 450mAh(Rev3.3)
Batteria: batteria 3.7v 650mAh(Rev3.4)
Numero di punti di taratura: 101 (fisso)
Numero di punti di scansione: 101 (fisso)
Display di monitoraggio: 4, Marcatura: 4, Impostazione risparmia: 5
Formato del PWB: 85.5*54*11mm / 3.4*2.1 * 0.4in (senza connettori e interruttori)
Cornici E Articoli Da Esposizione peso: 245g
