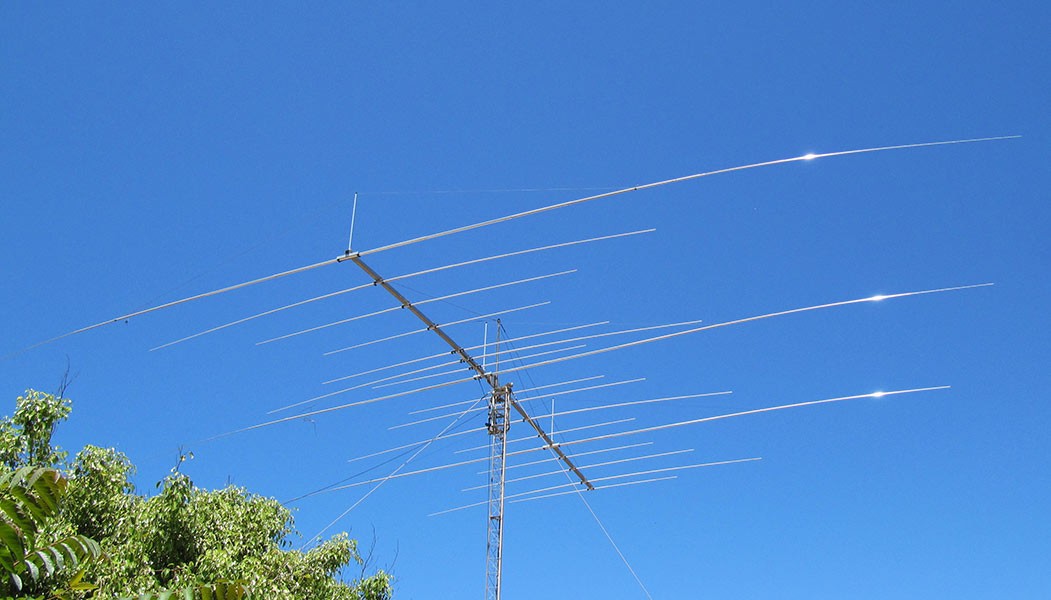

TETRA 15 10-15-20-40 DUALFEED è una yagi multibanda dal design super compatto.
In 40 metri presenta una configurazione Riflettore / Driver, la dimensione degli elementi è stata compattata grazie a dei carichi posti alle estremità degli elementi. Questa soluzione che in origine è stata adottata da W6NL permette di mantenere le prestazioni da fullsize limitandone le dimensioni.
In 20 metri utilizza la configurazione riflettore, driver e direttore, mentre in 15 e 10 metri gli elementi attivi sono 4 nella configurazione riflettore, driver e due direttori
L’antenna necessita di 2 cavi coassiali: il primo alimenta la banda dei 40 metri e il secondo alimenta le bande dei 10/15/20 metri.
La doppia alimentazione permette alle stazioni da contest di utilizzare questa antenna come una multi/monobanda: mentre un RTX trasmette in 10/15/20 metri, un secondo RTX può operare simultaneamente in 40 metri.
Adatta per tralicci a carrello con 70cm di lato
Richiede un rotore per un carico medio/pesante
RF choke: 3kW incluso
Disponibilità: Di norma consegnata entro 2/3 settimane
| TETRA15 10/15/20/40DF | 10 m | 15 m | 20 m | 40 m |
|---|---|---|---|---|
| Gain dBi: (a 20 metri dal suolo) |
15,6 | 13,8 | 12,5 | 11,0 |
| Gain dBd free space: | 7,9 | 6,0 | 5,2 | 4,2 |
| F/B: | 25 | 25 | 25 | 20 |
| Elementi attivi: | 6 | 4 | 3 | 2 |
| Larghezza di banda KHz ROS ≤ 1.5:1 |
800 | 450 | 350 | 200 |
| Lunghezza boom: | 850 cm | |||
| Raggio di rotazione: | 860 cm | |||
| Linee di alimentazione richieste: | 2x 50 Ohm | |||
| Lato max traliccio a carrello: | 70 cm | |||
Elemento più lungo: 1560 cm
Potenza applicabile: 10 kW
Superficie al vento: 1,87 m²
Wind load 130Km/h: 1525 N
Wind survival*: 130 Km/h
Attacco mast: 40/60 mm (superiore su richiesta)
Balun: 3 KW ncluso, 5/10 KW da acquistare separatamente)
Peso (escluso imballo): 90 Kg
MATERIALI UTILIZZATI
Tubi e piastre: lega alluminio, 6060T6
Bulloneria: acciaio inossidabile
Gusci isolatori: polipropilene resistente UV
Manuali disponibili: Italiano – English
*Wind survival è la velocità massima del vento a cui può essere sottoposta l’antenna senza che incorra in deformazioni permanenti (valore calcolato in assenza di ghiaccio)
