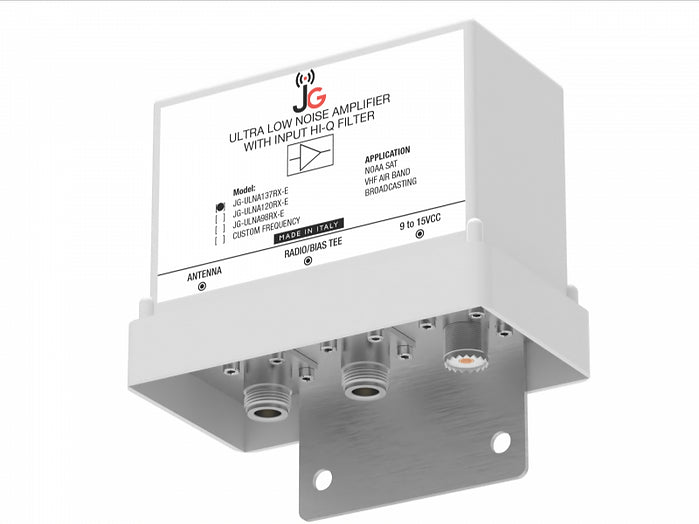

JG-ULNA137RX-E
Preamplificatore per la ricezione dei satelliti NOAA e Meteor operanti in VHF sulle frequenze comprese da 136 a 138 MHz.
Il preamplificatore grazie alla sua flangia è installabile su palo con diametro massimo di 60mm.
Grazie al box stagno puoi installarlo in esterno.
Il preamplificatore ha un filtro passa banda ad alto Q in ingresso seguito da uno stadio di amplificazione a bassa figura di rumore.

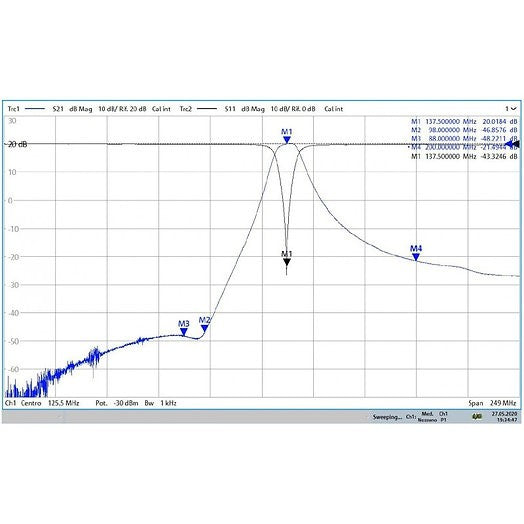

Lo stadio filtrante prima dell'amplificatore permette di eliminare le frequenze broadcasting 88-108MHz prima che possano essere amplificate in modo da non creare problemi di intermodulazione.
Il preamplificatore è alimentabile sia via cavo ( bias tee ) sia tramite connettore esterno.
La tensione di alimentazione può essere da 4.5 a 16Volt mentre la corrente di alimentazione è di circa 80mA. Puoi quindi alimentarlo tramite normali chiavette USB in tecnologia SDR.

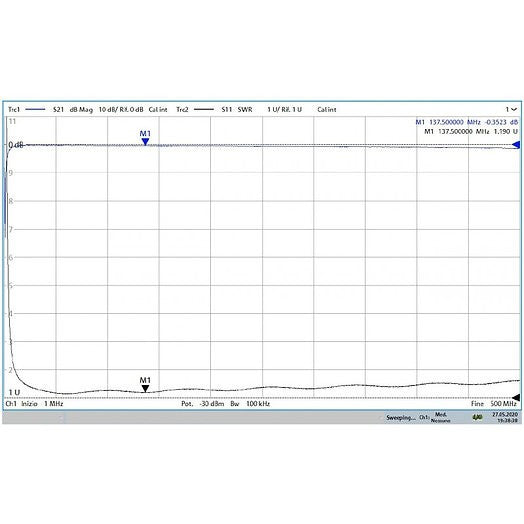

E' presente anche un relè che permette, una volta spento il preamplificatore, di essere passante e quindi in modalità di by-pass.
Oltre a tutto questo è presente in ingresso dell'antenna un diodo limitatore di potenza. Questo diodo permette di proteggere il preamplificatore nel caso ci siano installate nelle vicinanze altre antenne trasmittenti.
Dopo il diodo limitatore è presente un diodo soppressore/ESD per la protezione contro cariche elettrostatiche.
Campo d'utilizzo :
Preamplificatore, primo del suo genere, con filtro pass banda ad alto Q progettato esclusivamente per la ricezione dei satelliti NOAA e METEOR in VHF da 137 a 138MHz.
Potrai collegare la tua antenna QFH, TURNSTILE o VERTICALE direttamente al nostro preamplificatore e installarlo sotto di essa.
Il supporto può essere installato su tubi con diametro massimo di 60mm.
Unicità :
Filtro passa banda ad alto Q in ingresso
Relè di bypass
Filtro passa banda in uscita
Connettori :
Connettori di alta qualità.
Ingresso e uscita 50 Ohm : N femmina o PL
Alimentazione : Cavo coassiale o tramite connettore RCA
Materiali :
Box in ABS stagno con staffe per il serraggio a pali con mast fino a 60mm..
Caratteristiche tecniche :
Tensione di alimentazione : 9-15V
Corrente : 130mA
Impedenza : 50Ohm
Guadagno : +20dB regolabile da 0 a +20dB
OIP3 : +28dBm
Noise Floor : circa 2,30dB
