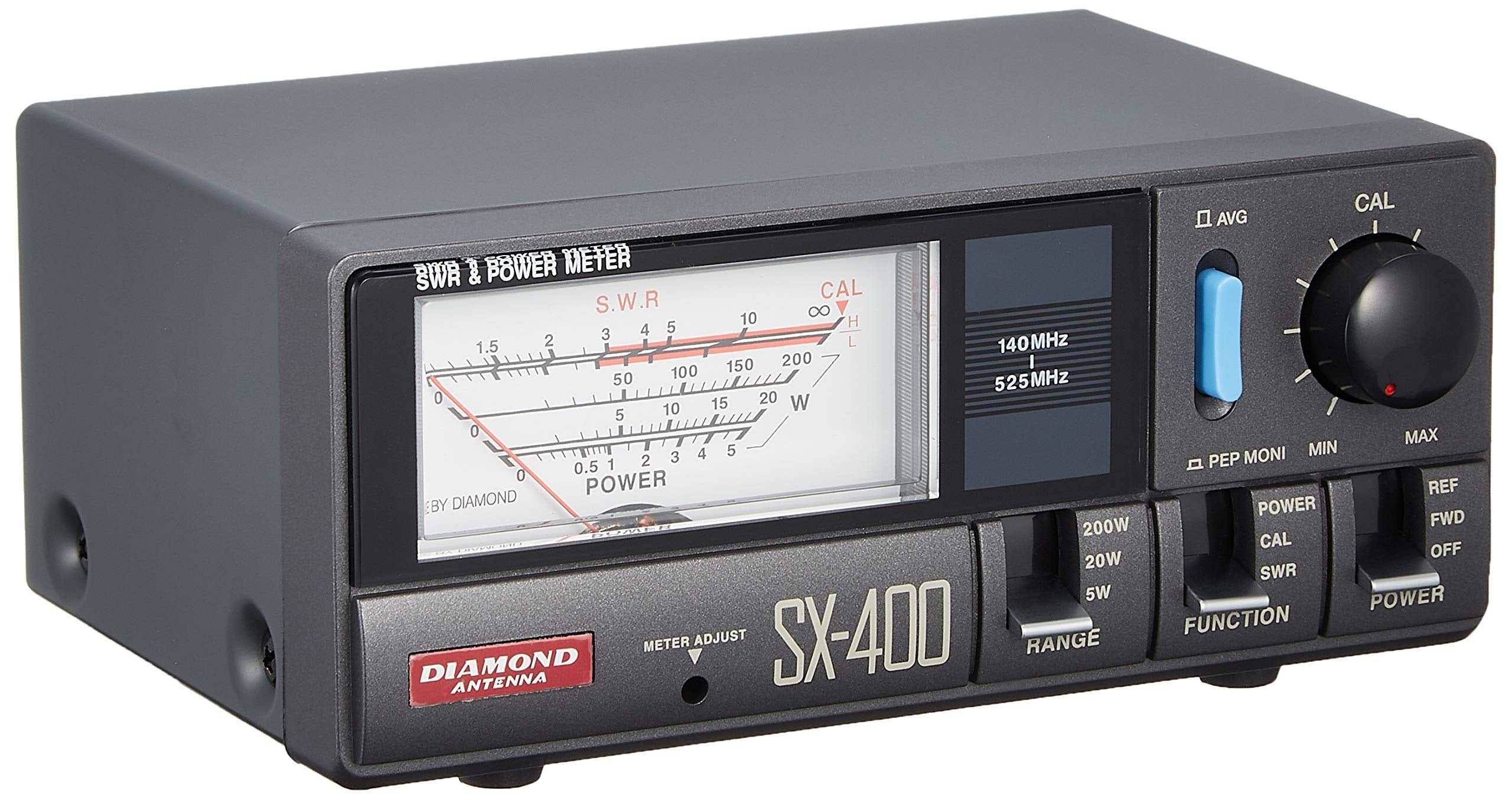

DIAMOND SX-400

Rosmetro / Wattmetro Passivo 140-525 MHz (VHF/UHF)

Verificato a banco con test set Rohde & Schwarz CSM50

Disponibile un grande classico della stazione radioamatoriale: il **Diamond SX-400**, in condizioni estetiche e funzionali **pari al nuovo**. Trattandosi di uno strumento di misura sensibile, lo abbiamo collegato al nostro banco prova, il test ha confermato la perfetta taratura della linea accoppiata, l'assenza di attenuazioni anomale (perdita d'inserzione minima) e l'assoluta precisione della lettura di potenza e ROS su tutte le frequenze VHF e UHF. Lo strumento è pronto a entrare in stazione, completo di cavo d'alimentazione per la retroilluminazione dello strumento e del suo imballo originale.

Descrizione del Prodotto

Il Diamond SX-400 è il misuratore di ROS e potenza (SWR / Wattmeter) passivo per eccellenza per le bande dei 2 metri e dei 70 centimetri (nonché per le frequenze commerciali e civili fino a 525 MHz). Caratterizzato da un grande strumento analogico a indice incrociato retroilluminabile, permette la lettura contemporanea della potenza diretta, di quella riflessa e del rapporto di onde stazionarie senza complesse calibrazioni. La qualità costruttiva originale Diamond Japan garantisce perdite di inserzione trascurabili e un'affidabilità costante nel tempo.

Caratteristiche Salienti

• Ampio Range di Frequenza: Copertura continua da 140 a 525 MHz, ideale per il traffico in 2m (144 MHz), 70cm (430 MHz) e PMR/LPD.
• Scale di Potenza Selezionabili: Tre diversi range di fondo scala (5W / 20W / 200W) che consentono letture accurate sia con palmari a bassa potenza che con amplificatori veicolari o da base.
• Misura della Potenza AVG e PEP: Funzione di selezione per la lettura della potenza media o della potenza di picco (PEP), fondamentale per i controlli nei modi SSB.
• Strumento Retroilluminato: Predisposto con connessione a 12V DC per l'illuminazione interna della scala graduata, ottima per l'utilizzo in condizioni di scarsa luminosità.
• Bassa Perdita di Inserzione: Connettori SO-233 (UHF-f) meccanicamente stabili che assicurano un disadattamento nullo e perdite inferiori a 0.2 dB.

Scenari d'Utilizzo e Consigli Pratici

Il Diamond SX-400 è uno strumento complementare irrinunciabile in diversi contesti operativi:

• Monitoraggio Costante della Stazione Base: Inserito stabilmente nella linea d'antenna tra la radio (es. Yaesu, Icom, Kenwood) e l'antenna collineare (es. Diamond X-300 / X-510), permette di accorgersi all'istante di infiltrazioni d'acqua nei connettori o guasti al cavo coassiale grazie all'impennata istantanea dell'indice del ROS.
• Taratura di Antenne VHF/UHF: Essenziale per chi si dedica alla costruzione o al montaggio di direttive Yagi, antenne da balcone o antenne veicolari. Permette di verificare con precisione millimetrica il punto di minimo disadattamento variando la lunghezza degli elementi.
• Verifica di Amplificatori e Radio Mobili: Grazie al fondo scala a 200W, è lo strumento ideale da affiancare a un carico fittizio per verificare l'effettiva erogazione di potenza di finali d'antenna o di radio veicolari in FM e C4FM/D-Star.

Il consiglio HRS: In VHF e specialmente in UHF, le perdite dei cavetti di raccordo possono falsare le letture. Per mantenere la massima precisione accertata dai nostri test con il CSM50, utilizza sempre jumper corti in cavo a bassissima perdita (come l'Ultraflex 7 o similari) e connettori PL-259 di alta qualità.

La Recensione del Team HamRadioShop

"Il Diamond SX-400 non ha bisogno di presentazioni: è semplicemente lo strumento che ogni radioamatore possiede o ha posseduto. Questo specifico esemplare è un 'pari al nuovo' reale: lo chassis è privo di graffi, i commutatori sono fluidi e precisi e lo strumento balistico non mostra alcun segno di impuntamento. Un pezzo affidabile e definitivo che mantiene intatto il suo valore nel tempo."

Specifiche Tecniche
