HRS HF-400PE
Bobina da 25 metri | Cavo coassiale ad alte prestazioni, doppia schermatura e guaina PE Ø 10,3 mm
MADE IN ITALY
Questa inserzione riguarda una bobina da 25 metri: 1 unità acquistata corrisponde a 25 metri di cavo, non a un singolo metro. Per il montaggio scegli connettori compatibili con il diametro esterno di 10,3 mm e con la struttura del cavo.
Descrizione del prodotto

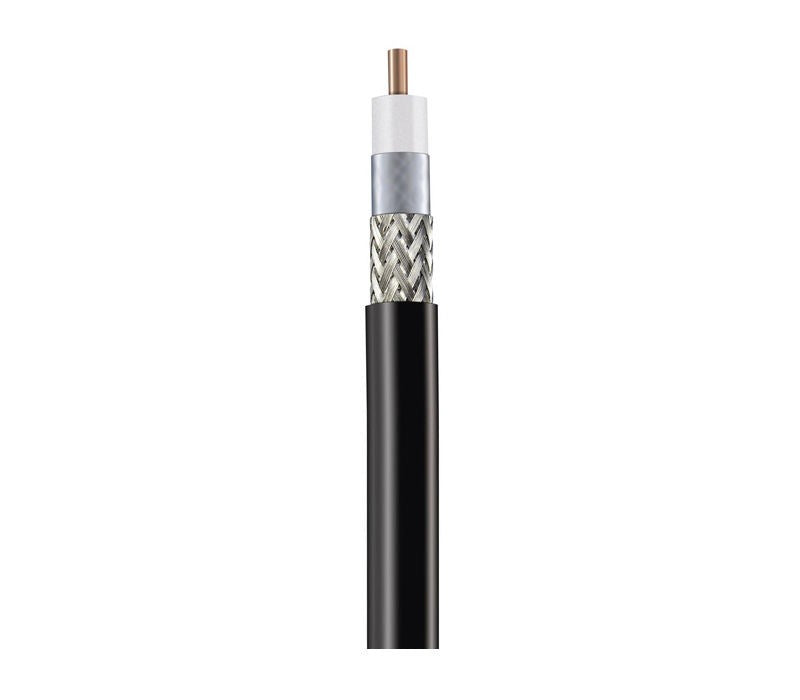

L'HF-400PE HRS Low Loss è un cavo coassiale da 50 O per collegamenti RF e applicazioni wireless. La struttura abbina un conduttore centrale in alluminio ramato, un dielettrico in polietilene espanso a gas e una doppia schermatura con lamina e treccia in rame stagnato. La guaina esterna in polietilene nero, resistente ai raggi UV, è pensata per le linee d'antenna esposte alla luce solare.
La bobina da 25 metri permette di predisporre la linea d'antenna e ricavare le tratte necessarie al proprio impianto. Prima del montaggio, consulta la scheda tecnica per valutare attenuazione e potenza ammessa alla frequenza di lavoro.
Caratteristiche salienti
Dielettrico espanso a gas skin-foam-skin e velocità di propagazione dell'84%, per linee RF a impedenza nominale di 50 O.
Lamina ALL + PET + ALL con copertura del 100% e treccia in rame stagnato con copertura del 90%.
Polietilene addizionato con nero fumo, esente da alogeni, con diametro esterno nominale di 10,30 mm.
Una lunghezza definita per organizzare il percorso tra apparato e antenna, prevedendo lo spazio per le terminazioni.
L'opinione del Team HamRadioShop
Per una linea d'antenna ben dimensionata, valuta sempre insieme frequenza, lunghezza e attenuazione: il solo diametro non basta. Durante la posa rispetta i raggi minimi di curvatura e proteggi le terminazioni esterne dall'ingresso di acqua.
Specifiche tecniche principali
| Modello | HF-400PE HRS |
|---|---|
| Impedenza a 200 MHz | 50 ± 1,5 O |
| Conduttore interno | Alluminio ramato, Ø 2,74 mm |
| Dielettrico | Polietilene espanso a gas skin-foam-skin, Ø 7,25 ± 0,18 mm |
| Schermatura | Lamina ALL + PET + ALL (100%) e treccia in rame stagnato (90%) |
| Guaina esterna | PE nero RAL 9004, Ø 10,30 ± 0,18 mm |
| Capacità / velocità di propagazione | 80 pF/m / 84% |
| Temperatura d'esercizio | Da -40 °C a +75 °C |
| Raggio minimo di curvatura | Piega singola: 5 × diametro esterno; piega multipla: 10 × diametro esterno |
| Unità di vendita | Bobina da 25 metri |
Scheda tecnica originale HF 400 PE
Caratteristiche meccaniche ed elettriche, attenuazioni, potenze massime e dati di schermatura.
