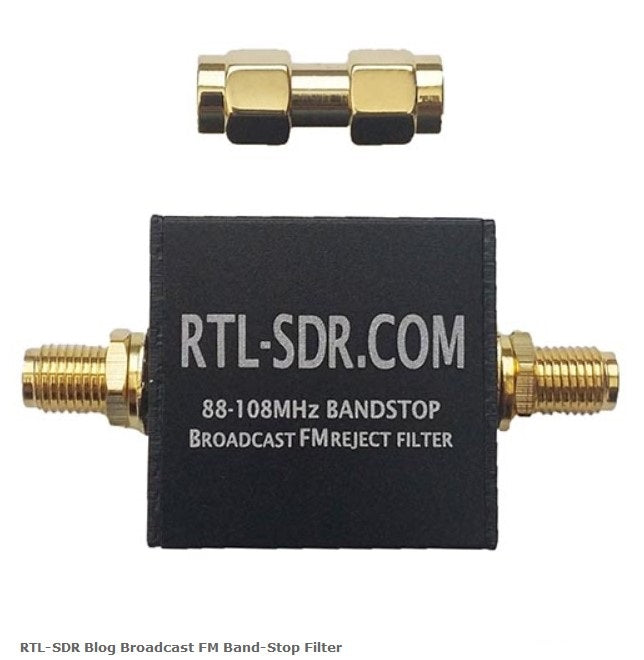

FILTRO NOTCH BROADCAST FM BAND-STOP RTL-SDR BLOG
Distribuzione Ufficiale HamRadioShop Italia
STOP AI SOVRACCARICHI RF: HAMRADIOSHOP È DISTRIBUTORE UFFICIALE RTL-SDR BLOG!
Siamo lieti di proporre agli appassionati di monitoraggio e ricezione digitali i prodotti originali del celebre marchio RTL-SDR Blog. Questo filtro elimina-banda (Notch) ad alte prestazioni abbatte i segnali FM commerciali da 88 a 108 MHz con un'attenuazione eccezionale di 50 dB e oltre, proteggendo il front-end della tua chiavetta SDR da saturazioni indesiderate e restituendoti lo spettro pulito che hai sempre cercato.
Perché installare un filtro Band-Stop FM sul proprio SDR?

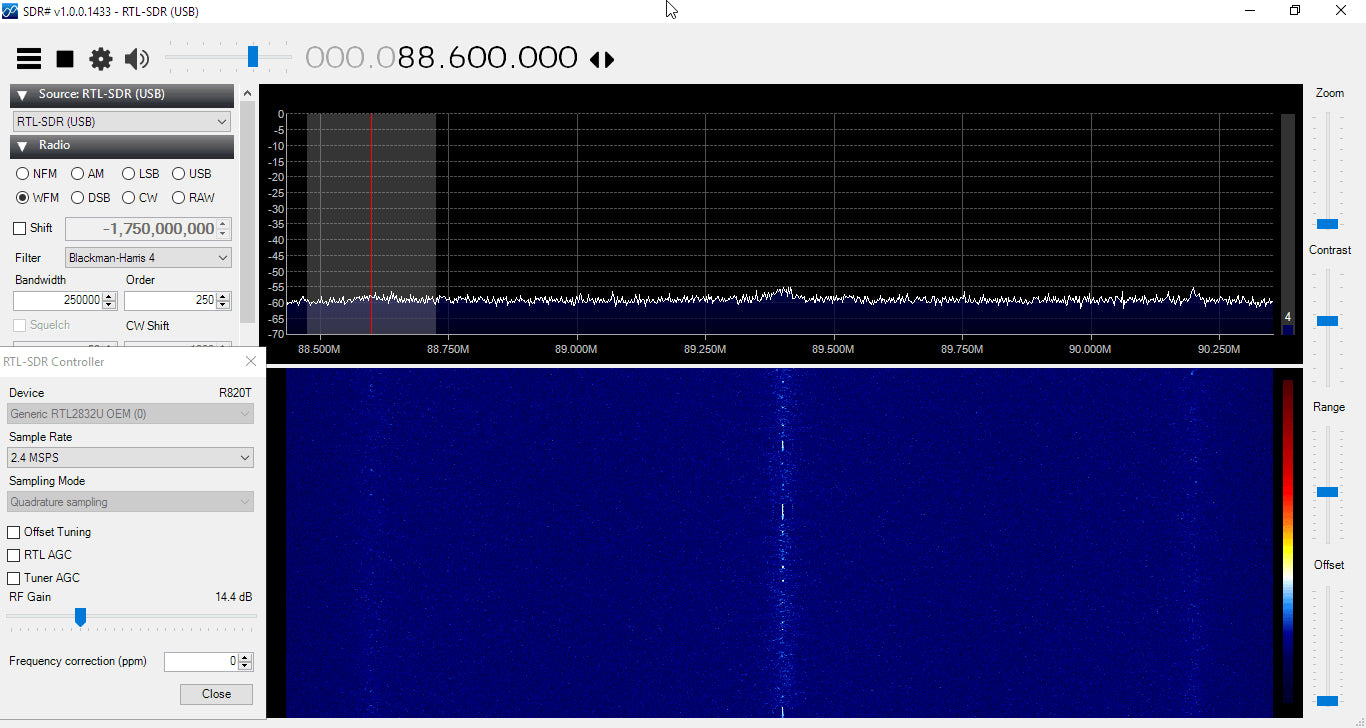

In molte aree urbane o in prossimità di ripetitori, i segnali della banda FM Broadcast (88-108 MHz) sono così devastanti in termini di potenza da sovraccaricare completamente i ricevitori SDR a larga banda. Questo fenomeno causa un drastico calo delle prestazioni complessive, innalzando il rumore di fondo e facendo comparire fastidiosi segnali fantasma (intermodulazioni o "immagini" WFM) su frequenze totalmente differenti.

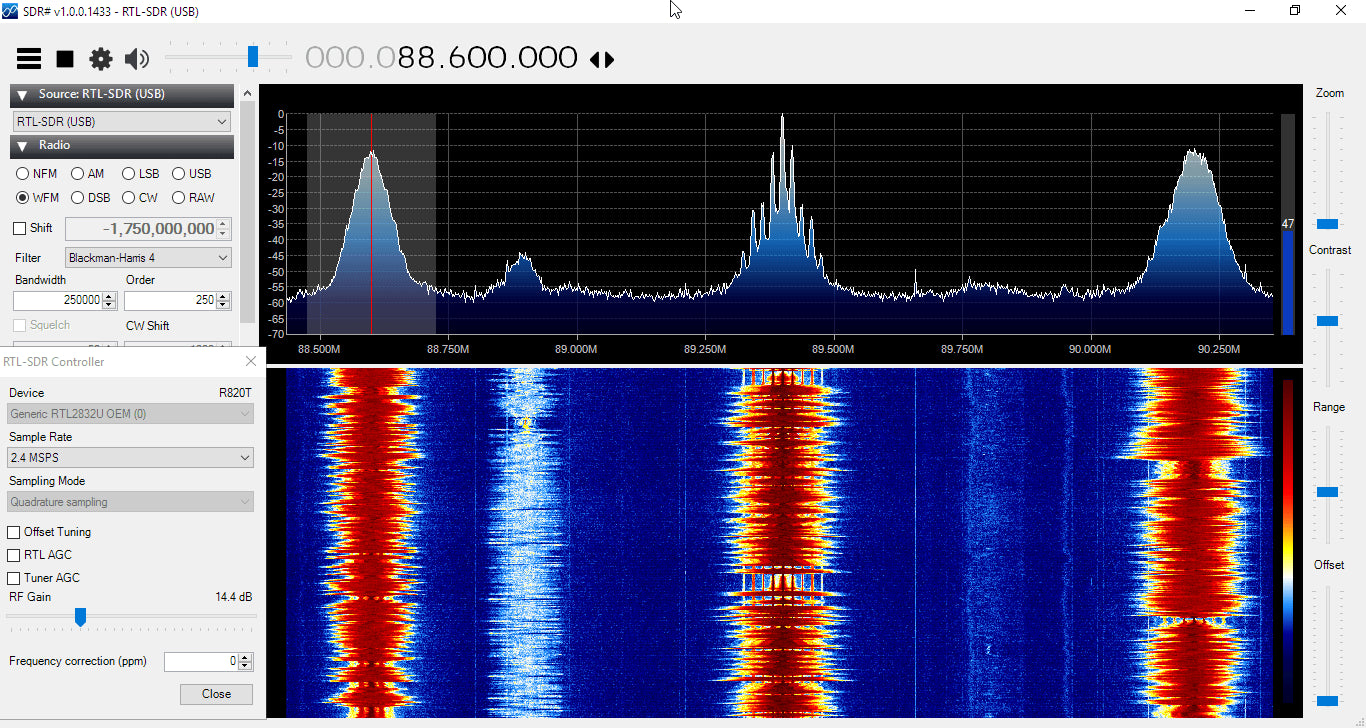

Se aumentando il guadagno (Gain) della tua chiavetta noti la presenza di emittenti radiofoniche commerciali o forti rumori tipici della modulazione WFM all'interno delle bande VHF aeronautiche, nautiche, radioamatoriali o in UHF, la diagnosi è chiara: il tuo SDR è saturo. Il filtro RTL-SDR Blog risolve questo problema alla radice con perdite d'inserzione quasi nulle sulle altre bande.
CONSIGLI PRATICI D'USO E CONFIGURAZIONE
-- POSIZIONAMENTO NELLA CATENA RF

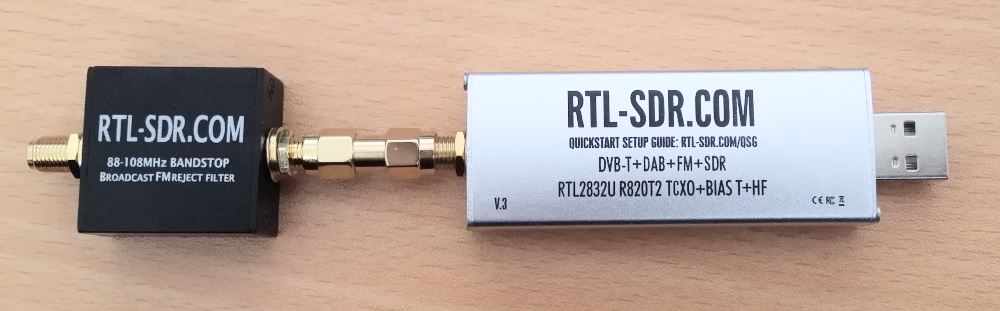

Per ottenere la massima efficacia, installa il filtro il più vicino possibile all'ingresso d'antenna dell'SDR. Questo eviterà che i segnali FM commerciali ad alta potenza sovraccarichino gli stadi di amplificazione interni della chiavetta.
-- UTILIZZO CON PREAMPLIFICATORI (LNA)
Se utilizzi un amplificatore da palo o un LNA a larga banda, inserisci il filtro prima dell'LNA se le stazioni FM sono vicine e rischiano di saturare il preamplificatore stesso, oppure subito dopo per proteggere il ricevitore se il preamplificatore lavora correttamente in zona lineare.
-- PASSAGGIO DI CORRENTE BIAS-TEE (DC PASS)
Il filtro supporta il transito di correnti continue fino a un massimo di 80 mA (e oltre) con una resistenza DC del tutto trascurabile. Questo significa che puoi utilizzarlo in cascata se alimenti i tuoi accessori RF o amplificatori remoti tramite la funzione Bias-Tee dell'SDR.
-- NON ADATTO ALLA TRASMISSIONE
Questo filtro è un componente passivo progettato esclusivamente per scopi di ricezione (RX). Non deve essere utilizzato in trasmissione (TX) per evitare il danneggiamento permanente della componentistica interna del filtro a causa della potenza erogata.
SPECIFICHE TECNICHE E DESIGN RF
| Parametro RF | Valori di Esercizio e Architettura Hardware |
|---|---|
| Topologia del Filtro | Progetto d'avanguardia basato su una configurazione passiva Chebyshev di 7° ordine. |

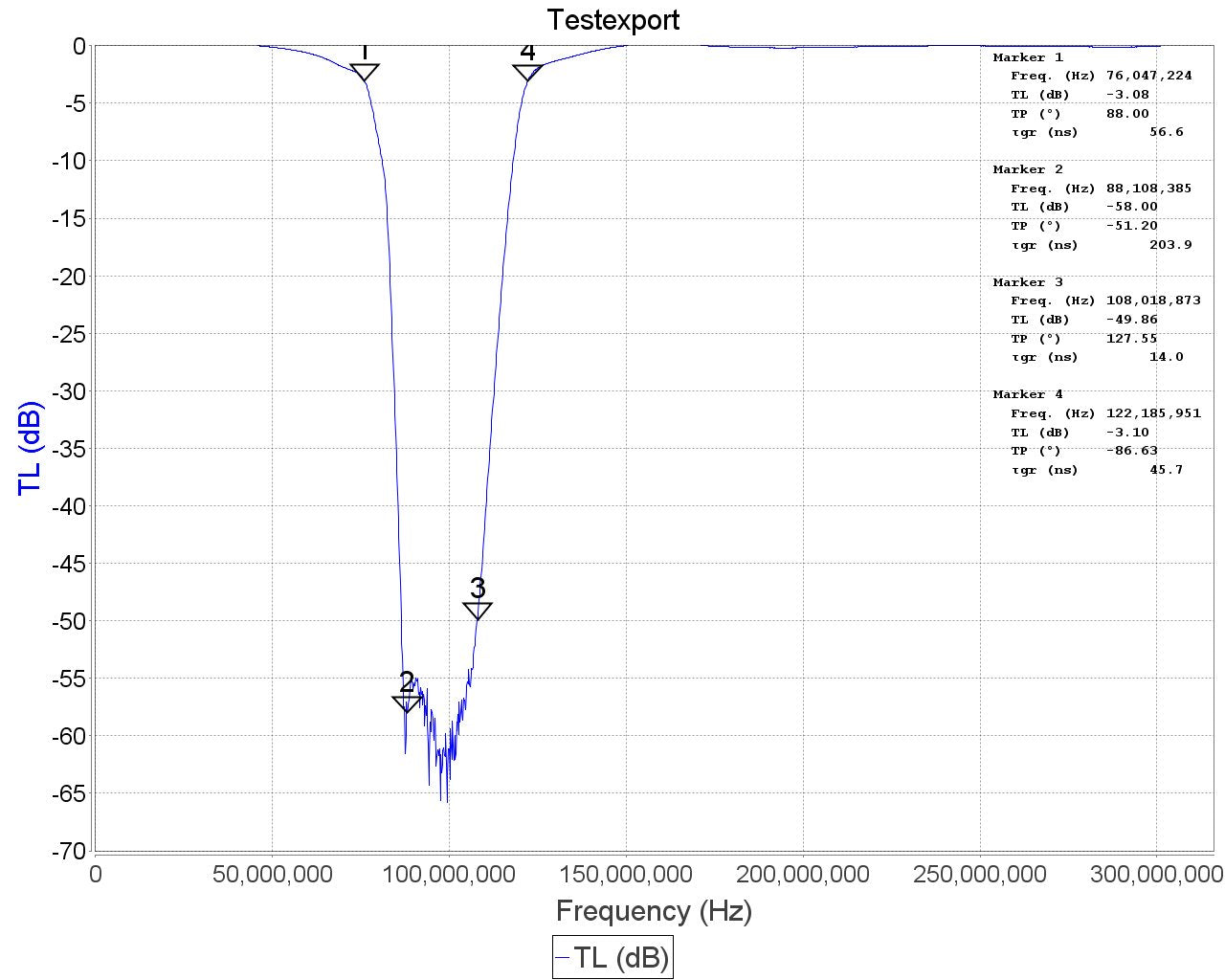

| Frequenze di Roll-Off (3 dB) | I punti di taglio a -3 dB sono posizionati esattamente a 76 MHz e 122 MHz per massimizzare la selettività. |
| Attenuazione Banda FM | Inizio banda a 88 MHz attenuato di quasi 60 dB; fine banda a 108 MHz attenuato di ben 45-50 dB. |
| Perdita d'Inserzione Esterna | Praticamente zero sotto i 500 MHz; inferiore a 0.5 dB da 500 MHz a 1 GHz; inferiore a 1.5 dB tra 1 GHz e 2 GHz. Mantiene ottime performance inferiori a 1.5 dB di perdita per la maggior parte delle frequenze fino a 3 GHz. |
| Transito Tensione CC (DC Pass) | Supporta il passaggio di corrente per alimentazioni Bias-Tee fino a 80 mA con resistenza ohmica residua insignificante. |
QUALITÀ STRUMENTALMENTE SUPERIORE AI FILTRI TV ECONOMICI

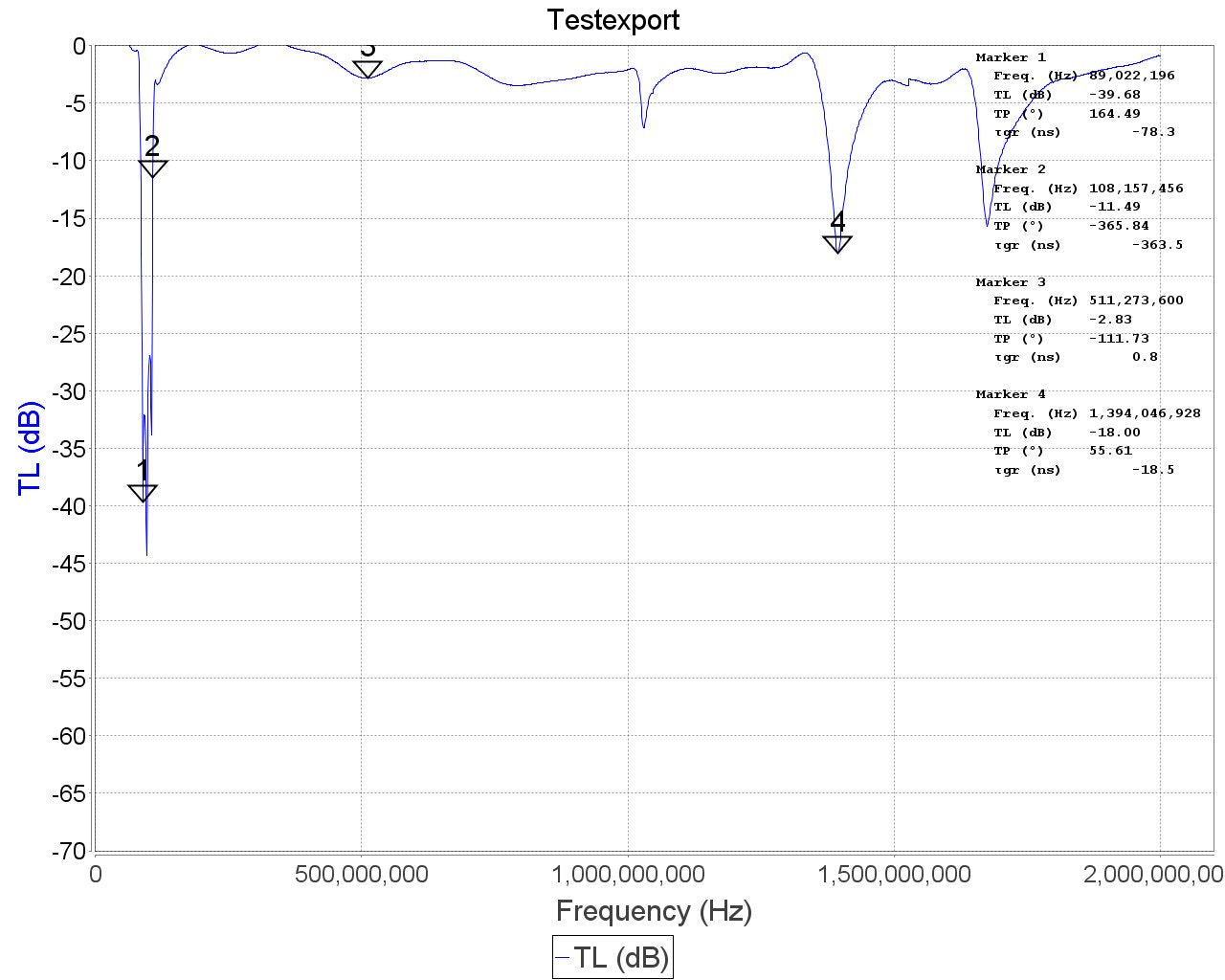

I test eseguiti in laboratorio tramite Analizzatore di Rete VNA dimostrano la netta superiorità di questo prodotto rispetto ai filtri FM economici da pochi euro (tipicamente usati per gli impianti TV). I filtri economici non solo non garantiscono una stop-band profonda ed efficace, ma introducono perdite d'inserzione gravissime sulle restanti frequenze utili, finendo per degradare inesorabilmente i deboli segnali che si desidera ricevere. RTL-SDR Blog garantisce una reiezione netta unita a una trasparenza assoluta fuori banda.
IL TUO RIFERIMENTO ORIGINALE RTL-SDR BLOG IN ITALIA
Acquistando da HamRadioShop hai la certezza di ricevere prodotti originali al 100%, spediti direttamente dal nostro magazzino in Italia con garanzia ufficiale, spedizioni rapide e supporto tecnico specializzato per qualsiasi configurazione del tuo shack di ricezione.
