ECO ANTENNE DELTA LOOP 40 METRI - loop filare tribanda

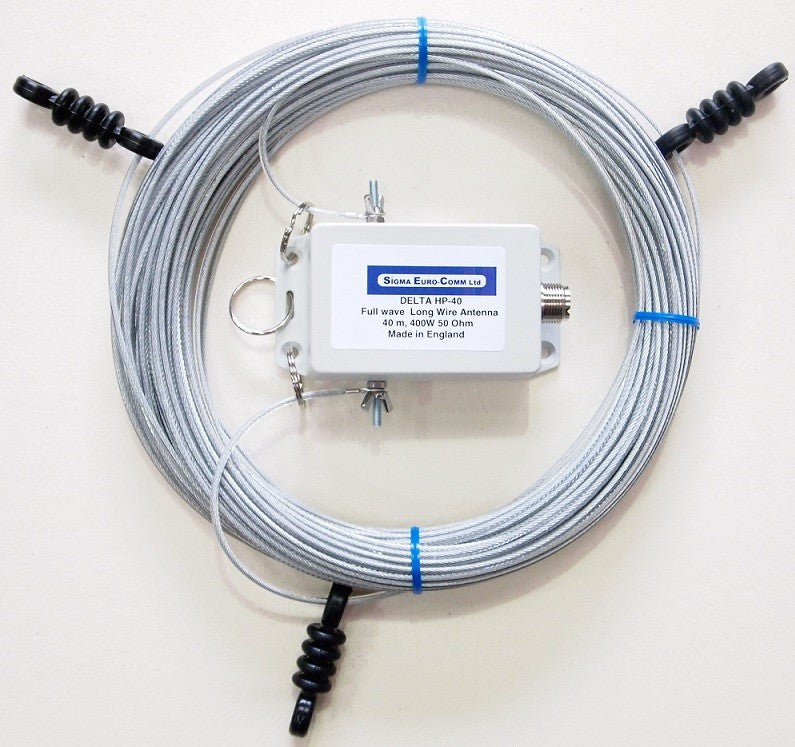

DELTA-40HP è un loop ad onda intera progettato per funzionare sui 40 m (7 MHz), 15 m (21 MHz) e 10 m (28 MHz) senza un ATU e altre bande con un ATU.
C'è un balun 4: 1 nel punto di alimentazione che consente di alimentarlo direttamente con un cavo coassiale da 50 ohm - RG-213 o Mini 8 sono probabilmente i migliori, ma si possono usare anche altri cavi coassiali da 50 ohm.
Il loop viene fornito completo di tre isolatori per fornire i punti di ancoraggio. Può essere montata in orizzontale o in verticale.
Può anche essere configurata come un quadrato (Quad) o un triangolo equilatero (Delta).
Configurazione DELTA.
Configurata come un loop delta o triangolo equilatero, se disposta orizzontale sarà buona per contatti a breve/media distanza. Se verticale, o vicino alla verticale fornirà radiazione angolare bassa ottima per DX a lungo raggio nella direzione del loop (guardando dritto nella parte anteriore). In questa configurazione guadagna 3,2dBd.
FULL WAVE QUAD LOOP Se posizionato orizzontalmente, è utile per NVIS, e guadagna 2,8dBd in direzione verticale.
Configurato in pendenza a 45 gradi fornirà DX a basso angolo.
Specifiche Tecniche:
Potenza massima 500 W CW, 600 W PEP
Guadagno 3,2 dBd max
SWR
7,05 MHz 1,5: 1
21.15 MHz 1.7: 1
28.02 MHz 1.1: 1
Dimensioni del loop totale 40,56 m
Dimensione del lato in delta: 13,52m
Dimensione del lato in quad: 10,14m
Filo radiante :Polyflex ad alta resistenza anti attorcigliamento
Feed Point Balun 4:1 HP
