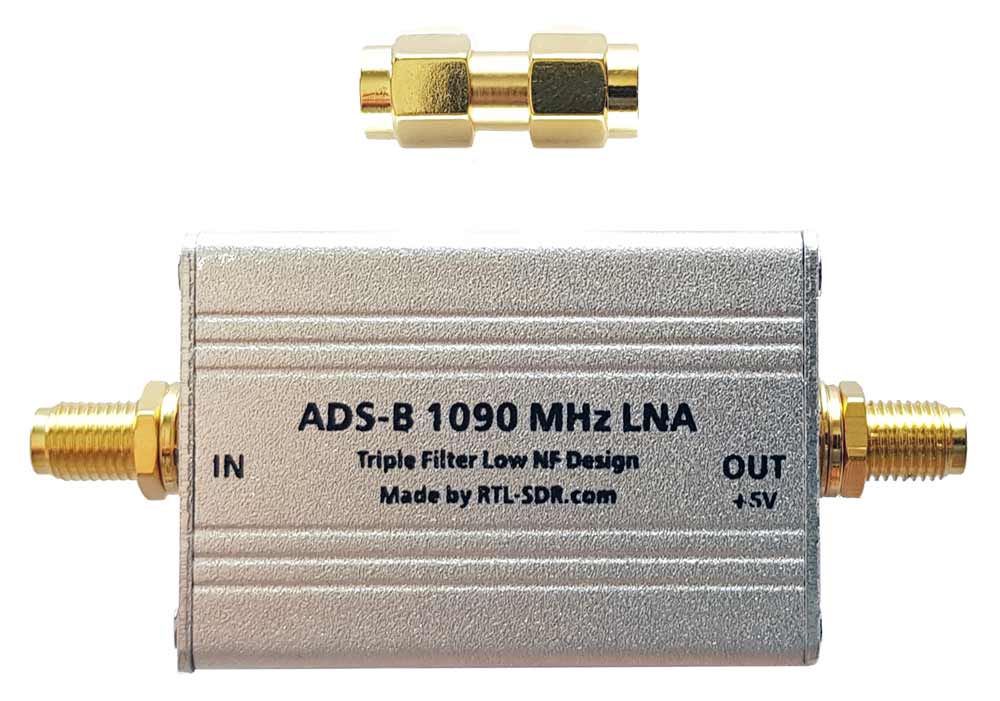

ADS-B 1090 LNA
Preamplificatore da 27 db e filtro per la frequenza ADS-B dei 1090 MHz alimentato in bias-tee
Questo LNA può aiutare a migliorare la ricezione degli ADS-B riducendo la figura di rumore del sistema e aiutando a superare le perdite nel cavo coassiale e / o altri componenti come interruttori e connettori nel percorso del segnale. Per ottenere le migliori prestazioni da un LNA, l'LNA deve essere posizionato subito dopo l'antenna, prima della discesa coassiale verso la radio.
Il guadagno di questo LNA è di 27 dB a 1090 MHz, mentre i segnali fuori banda sono ridotti di almeno 60 - 80 dB. L'attenuazione della banda FM e di tutto ciò che è inferiore a 800 MHz è oltre 100 dB. Nel percorso del segnale LNA è dapprima presente un filtro passa-alto a bassa perdita di inserzione che riduce la potenza di qualsiasi trasmissione FM, TV, cercapersone o altri segnali simili che di solito sono estremamente forti. Quindi tra il primo e il secondo stadio dell'LNA è un filtro SAW sintonizzato per 1090 MHz. Un secondo filtro SAW si trova sull'uscita dell'LNA. Il risultato è che i forti segnali fuori banda sono bloccati in modo significativo, tuttavia l'LNA rimane efficace a 1090 MHz con un valore di NF di circa 1 dB.
L'LNA è anche protetto dai danni ESD con un tubo a gas e un diodo ESD a bassa capacità. Ma ricorda sempre che l'antenna deve essere correttamente messa a terra per prevenire danni da ESD.
Si prega di notare che questo LNA richiede il funzionamento del tee bias. La tensione del tee Bias è quando la corrente continua passa attraverso il cavo coassiale. RTL-SDR V3 ha incorporato il tee bias e può essere attivato nel software. Vedi la guida utenti V3 per informazioni su come attivarlo. In alternativa, se non possiedi un dongle con tee Bias integrato, puoi utilizzare un tee-bias esterno che può essere trovata su eBay in modo abbastanza economico. Infine, se si è bravi nella saldatura dei componenti SMT, ci sono i pad e uno slot per un resistore da 0 Ohm sul PCB per installare un LDO e alimentare direttamente l'LNA.
Inoltre, ricorda che questo è un LNA ad alto guadagno. Dovrebbe essere usato sul lato dell'antenna, con una perdita di 3+ ??db prevista sul cavo coassiale. Tuttavia, se lo si desidera, può ancora essere utilizzato sul lato ricevitore. Se utilizzato sul lato ricevitore o con una bassa perdita di cavi coassiali, sarà necessario regolare il guadagno RF sul dongle RTL-SDR. Di default la maggior parte del software imposta il guadagno RF al massimo. Raccomandiamo di portare il guadagno RF RTL-SDR a circa 32 dB se lo si collega direttamente al dongle, altrimenti l'elevata potenza in ingresso potrebbe sovraccaricare il dongle causando scarse prestazioni.
