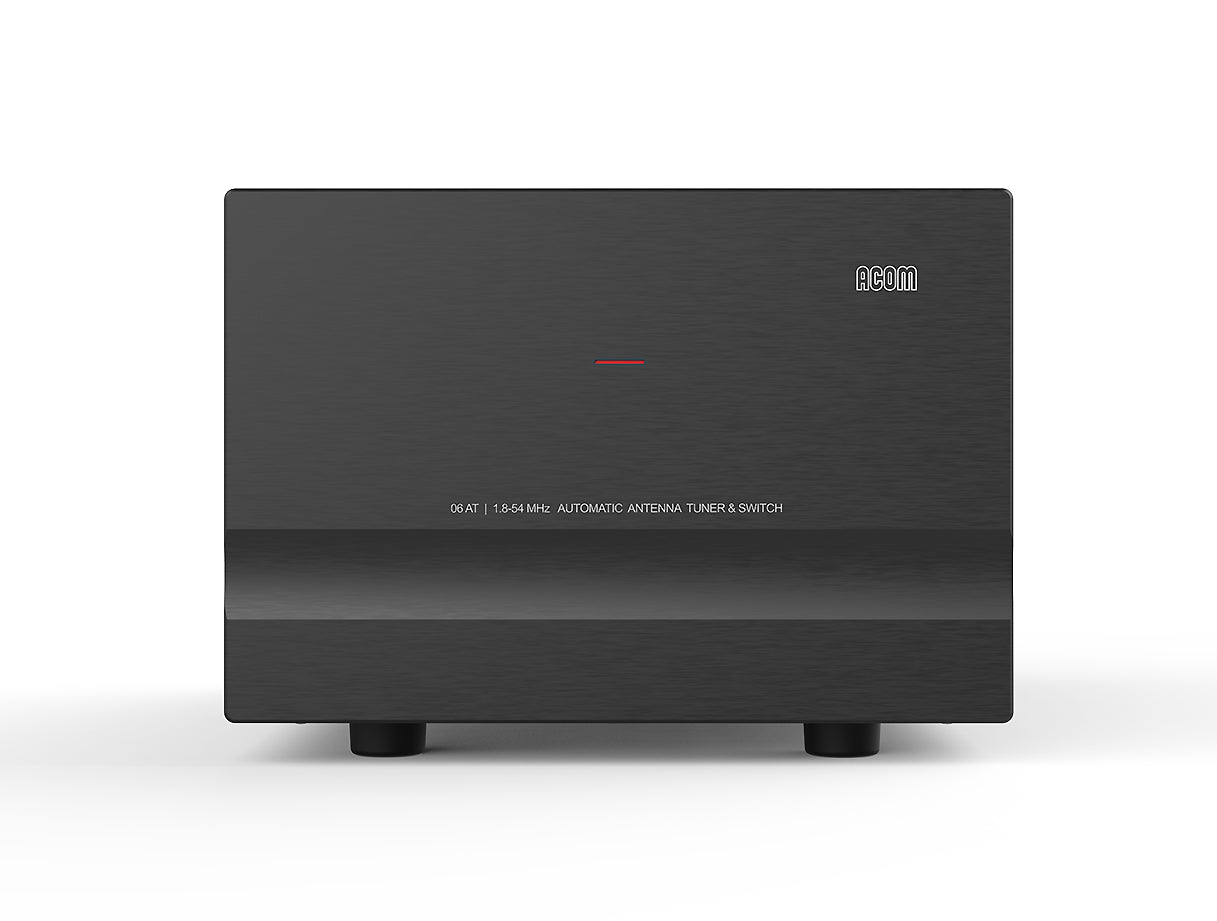

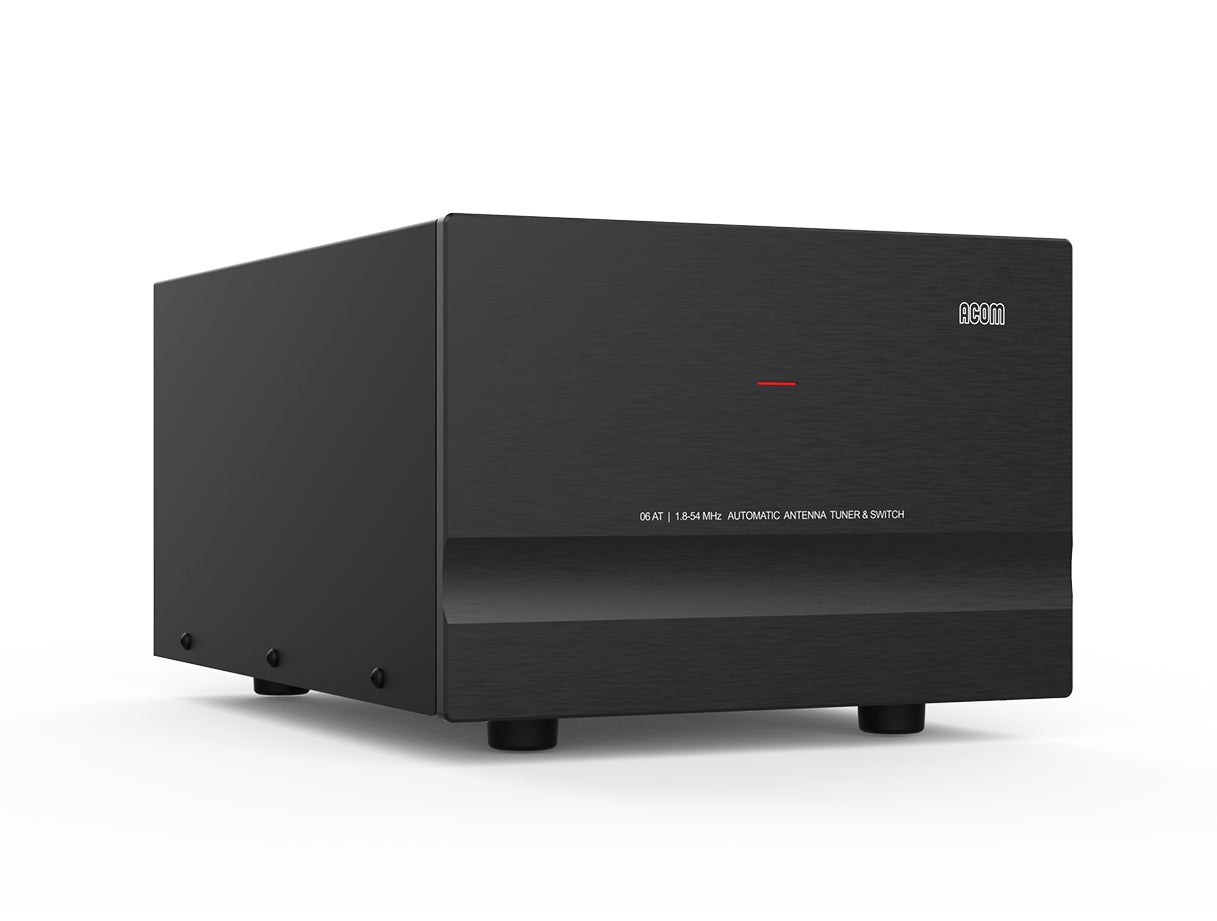

ACOM 06AT accordatore remoto 4 antenne
Accordatore automatico remoto HF + 6 m con commutatore d'antenna a 4 vie, per amplificatori ACOM a stato solido
L'ACOM 06AT è un accordatore d'antenna automatico remoto per HF e 6 metri con commutatore d'antenna a quattro vie integrato. Porta il ROS tipicamente sotto 1,3:1 (garantito sotto 1,5:1) e presenta all'amplificatore il carico ottimale.
Descrizione del prodotto
È progettato per lavorare con gli amplificatori ACOM a stato solido: 500S, 600S, 700S, 1200S, 1400S e 2020S. Con il CAT collegato basta premere TUNE sull'amplificatore: il resto è automatico.
Per ogni antenna si scelgono segmenti stretti, normali o ampi, adatti tanto a un dipolo a banda stretta quanto a una log-periodica. Le impostazioni restano in memoria non volatile, con oltre 1000 frequenze fisse per antenna, e vengono richiamate all'istante al cambio di banda o di antenna. Si possono salvare e ripristinare da PC; l'accordatore segnala anche l'"età" delle impostazioni.
Durante l'accordo il ROS resta sotto 2:1 per proteggere l'amplificatore. I relè placcati oro commutano solo in assenza di RF, senza archi né ossidazione. La rete di adattamento a L, con bobine in aria e condensatori ceramici NP0 (C0G), lavora anche da filtro passa-basso per le armoniche.

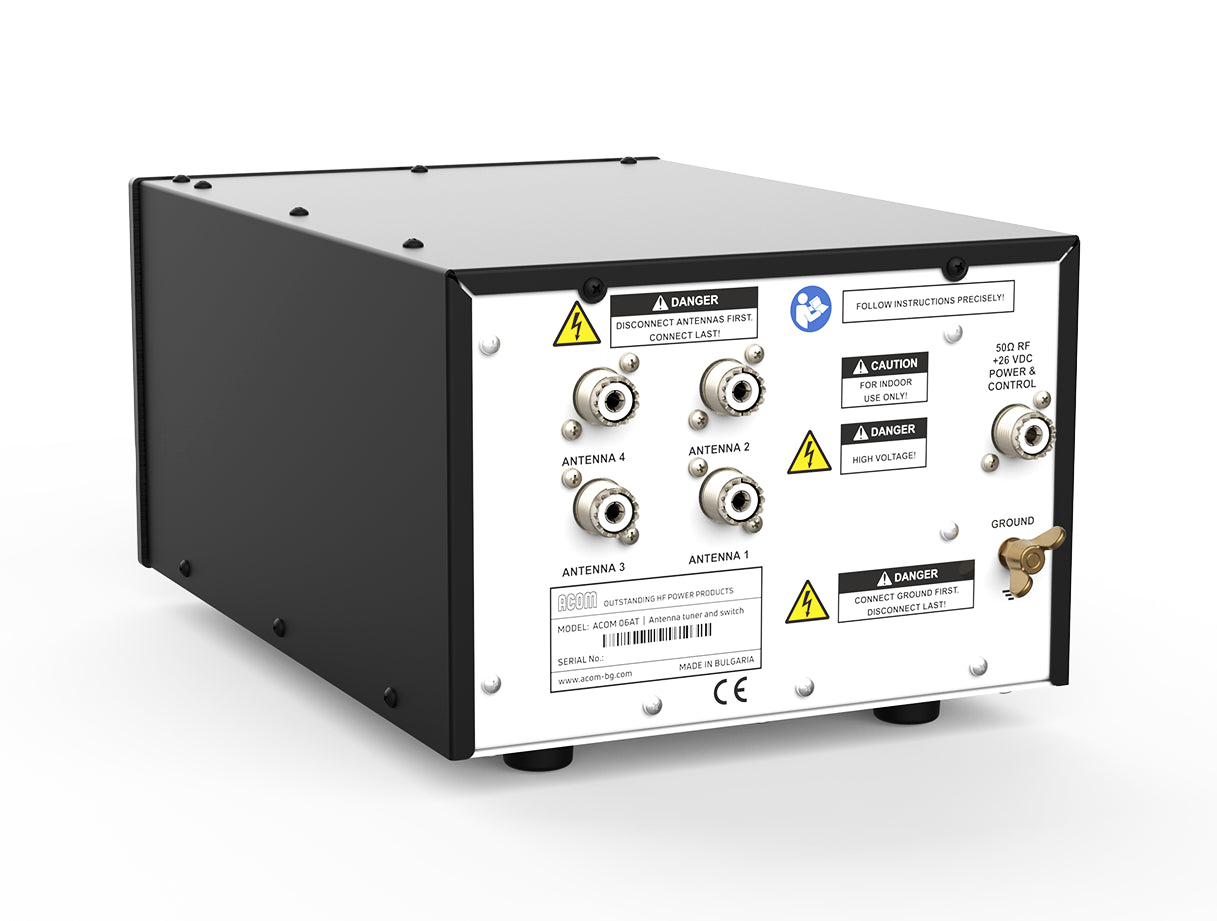

Si installa fino a 100 metri dalla stazione, in un ambiente protetto. Un solo cavo coassiale verso l'amplificatore porta alimentazione (26 V DC), controllo e stato. Ha commutazione d'antenna automatica o manuale, nomi personalizzabili delle antenne, modalità BYPASS per antenne a larga banda, scaricatore integrato e messa a terra automatica delle antenne a spegnimento.
Caratteristiche principali
Commutatore integrato, BYPASS per larga banda.
Completo in meno di 5 s, da memoria in meno di 0,05 s.
Alimentazione e controllo sul coassiale.
Fino a 100 m dalla stazione.
Compatibilità
Sui primi esemplari di ACOM 600S può servire un aggiornamento per l'uso con il 06AT. Per il 2020S, pur compatibile, ACOM consiglia l'accordatore 20AT.
Specifiche tecniche
| Bande | HF e 6 m |
| Uscite d'antenna | 4 + modalità BYPASS |
| ROS dopo l'accordo | tipicamente < 1,3:1, garantito < 1,5:1 |
| ROS durante l'accordo | < 2:1 |
| Tempo di accordo | < 5 s (tipico 2–3 s) · da memoria < 0,05 s a potenza zero |
| Memorie | oltre 1000 frequenze fisse per antenna, non volatili |
| Rete di adattamento | L passa-basso, bobine in aria, condensatori NP0 (C0G) |
| Relè | Placcati oro, commutazione senza RF |
| Alimentazione | 26 V DC tramite cavo coassiale |
| Distanza massima | 100 m dalla stazione |
| Protezioni | Sovratensione, sovracorrente, temperatura, eccesso di potenza, scaricatore, messa a terra antenne a spegnimento |
| Compatibilità | ACOM 500S, 600S, 700S, 1200S, 1400S, 2020S |
