ACOM A2100 1500 W 4CX1000A
Amplificatore lineare HF + 6 m a tetrodo 4CX1000A, 1500 W portante continua, TRI, display OLED, 3 uscite d'antenna

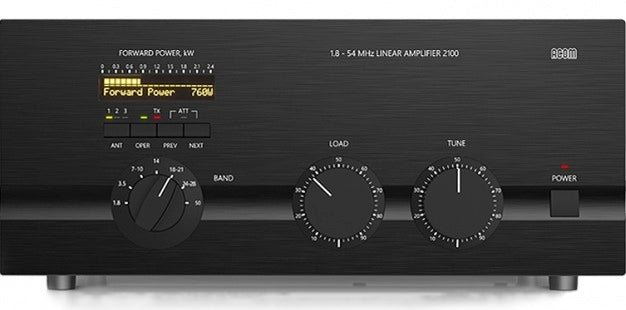

L'ACOM A2100 è un amplificatore lineare a valvola per tutte le bande radioamatoriali da 1,8 a 54 MHz, con 1500 W in portante continua senza limiti di modo, basato su un singolo tetrodo 4CX1000A.
Descrizione del prodotto
Il TRI, insieme all'attenuatore d'ingresso a controllo automatico, permette di adattare l'antenna all'impedenza di carico ottimale della valvola in modo rapido e preciso, tipicamente in 5–10 secondi. La funzione di ritorno automatico in operativo evita interventi manuali inutili.
Non servono accordatori esterni per ROS d'antenna fino a circa 3:1: si cambiano antenne in modo quasi istantaneo e le si usa su gamme più ampie.
È progettato per sopportare fino a 400 W di potenza riflessa, picchi di sovrapilotaggio fino a 100 ms, "code" di RF dopo il rilascio del PTT ed errori di accordo. Continua a lavorare con una rete debole, fornendo più di metà potenza all'85% della tensione nominale, tollera buchi di tensione fino a 10 ms e sovratensioni del 15%: utile in field day, DXpedition e con generatori.
Il display OLED ad alta luminosità mostra tutte le indicazioni in forma di testo, con la potenza di picco sempre sulla riga superiore. I relè di bypass e d'antenna sottovuoto sono praticamente silenziosi anche in QSK. La memoria conserva i dati degli ultimi 7 interventi di protezione per la diagnosi.
Caratteristiche principali
Nessun limite di modo.
ROS d'antenna fino a 3:1.
Regge 400 W riflessi e reti instabili.
Selezionabili dal pannello.
Specifiche tecniche
| Copertura | Bande radioamatoriali 1,8–54 MHz |
| Potenza di uscita | 1500 W portante continua, nessun limite di modo |
| IMD | migliore di 32 dB sotto l'uscita nominale |
| Ronzio e rumore | migliore di 40 dB sotto la potenza nominale |
| Armoniche | migliore di 50 dB (1,8–29,7 MHz) · 66 dB (50–54 MHz) |
| Impedenza | 50 Ω sbilanciati, connettori UHF (SO-239) |
| ROS ingresso | < 1,3:1 su 1,8–54 MHz, senza accordo né commutazioni |
| ROS bypass | < 1,1:1 |
| Adattamento uscita | ROS 3:1, superiore a potenza ridotta |
| Guadagno RF | 13,5 dB tipico (50–85 W per l'uscita nominale) |
| Valvola | Tetrodo 4CX1000A, dissipazione 1000 W, classe AB1 |
| Alimentazione | 85–132 V e 170–264 V, 50–60 Hz, monofase, 3500 VA (prese 100–240 V, +10% −15%) |
| Dimensioni e peso | 445 × 375 × 205 mm, 29,3 kg |
| Ambiente operativo | 0…+50 °C, umidità fino al 95% a 35 °C, fino a 3000 m s.l.m. |
| Conformità | CE (sicurezza ed EMC), FCC |
