36JXX23

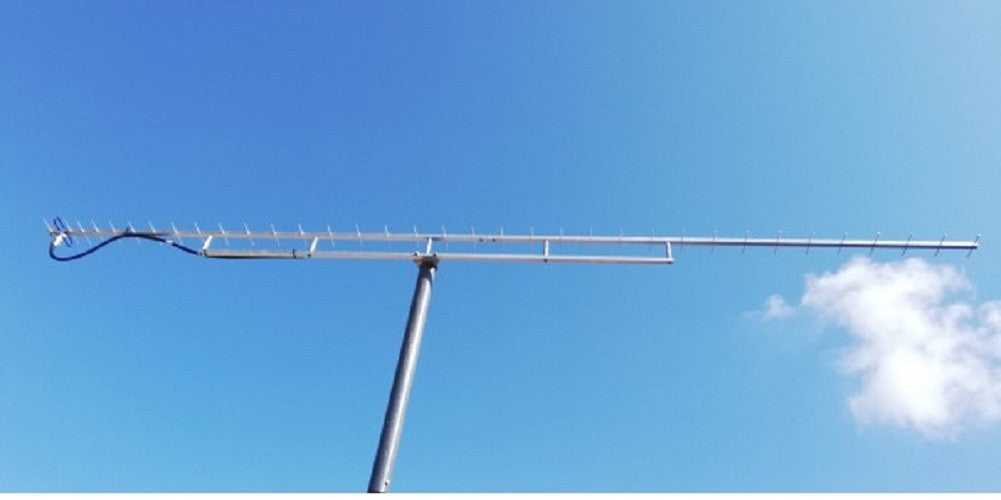

Antenna direttiva 36 elementi 1296 MHz

| Guadagno | 17.9 dBd/20.04 dBi |
| Angolo -3dB E/H | 20.2°-24° |
| Spaziatura E/H |
 |

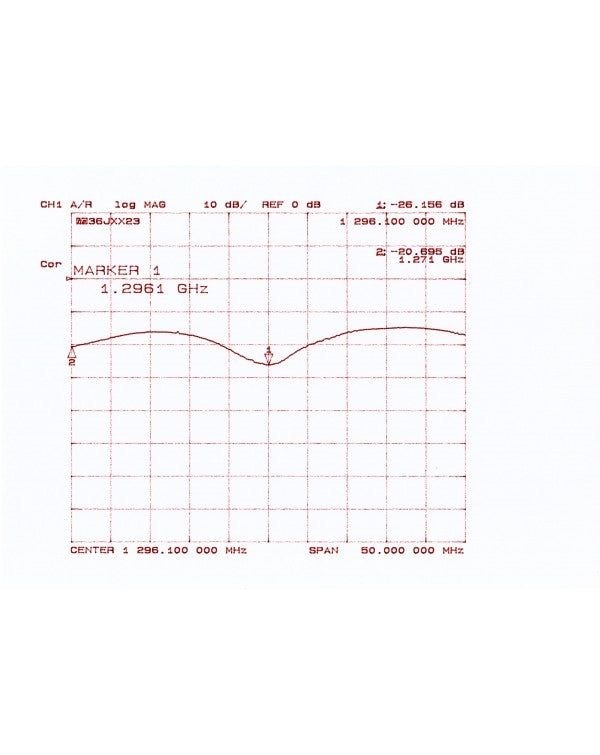

| SWR | 1:1.2 |
| Lunghezza | 2.9 m-12.5λ |
| Boom Ø | 15x15 |
| Elementi Ø | 4mm |
| Connettore | N |
| Potenza | 250W |
| Mast | 30÷50mm Ø |
| Peso | 2.0 kg |
| Area al vento | 0.12m² |
