TRI16 10/15/20 BT

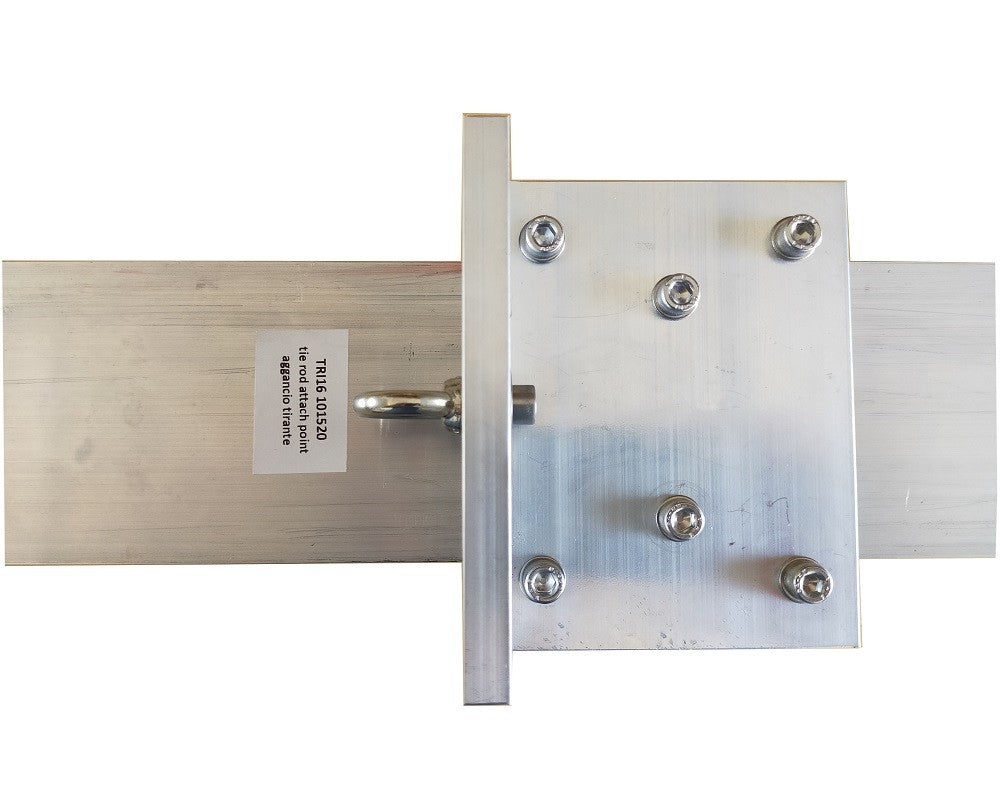

è una yagi tri-band dalle prestazioni superbe progettato per essere installato su grandi torri. La larghezza dello spazio tra gli elementi attorno alla piastra "boom to mast" consente di installarlo su torri fino a 180 cm / 70 pollici per lato. Utilizza sedici (16) elementi su un braccio da 11,6 m / 38 piedi con: riflettore a 4 elementi (20 M), driver e due registi; 5 elementi (15 M) riflettore, pilota e tre registi; 7 elementi (10 M) riflettore, driver e cinque registi.
Richiede un solo cavo
coassiale Richiede un rotore per carichi medio/pesanti
Choke RF: 3kW incluso
Disponibilità: 6 settimane
| TRI16 10/15/20 BT | Fascia 10 m | Fascia 15 m | Fascia 20 m |
|---|---|---|---|
| Guadagno dBi: (20 metri dal suolo) |
16.0 | 15.5 | 14.6 |

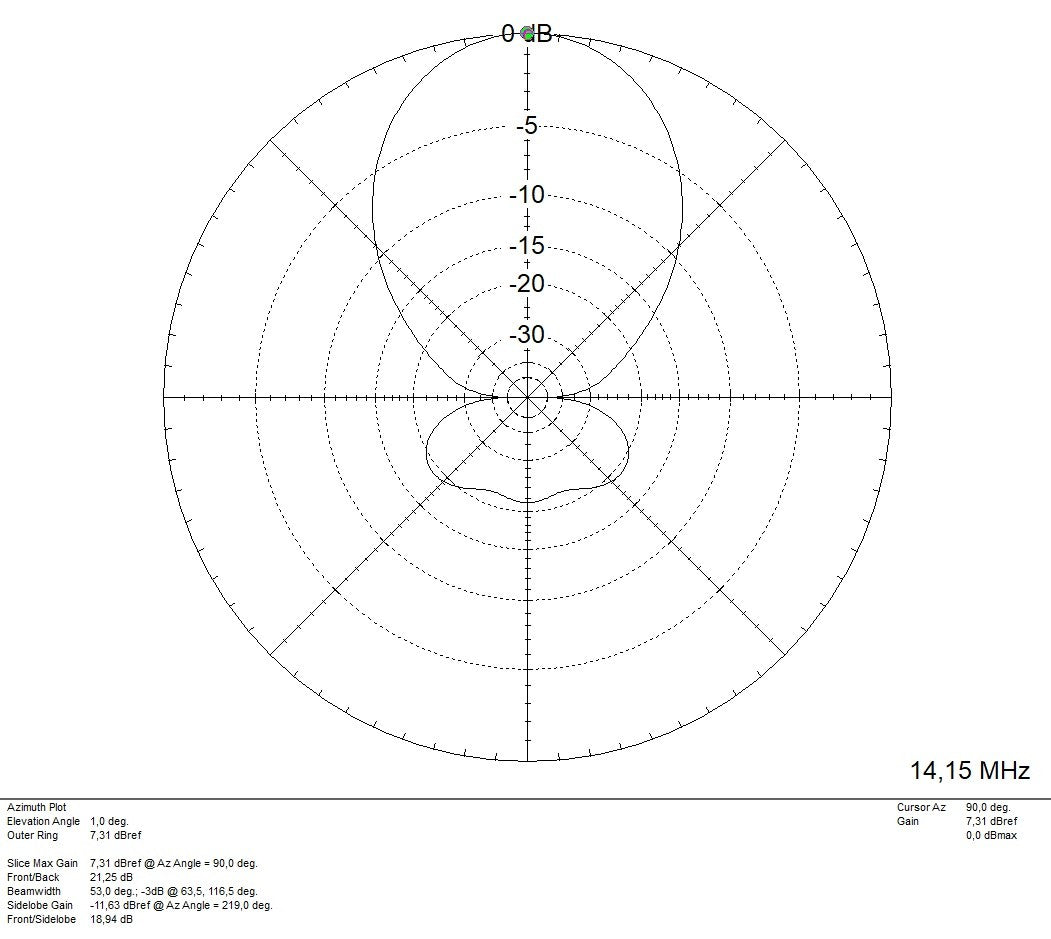

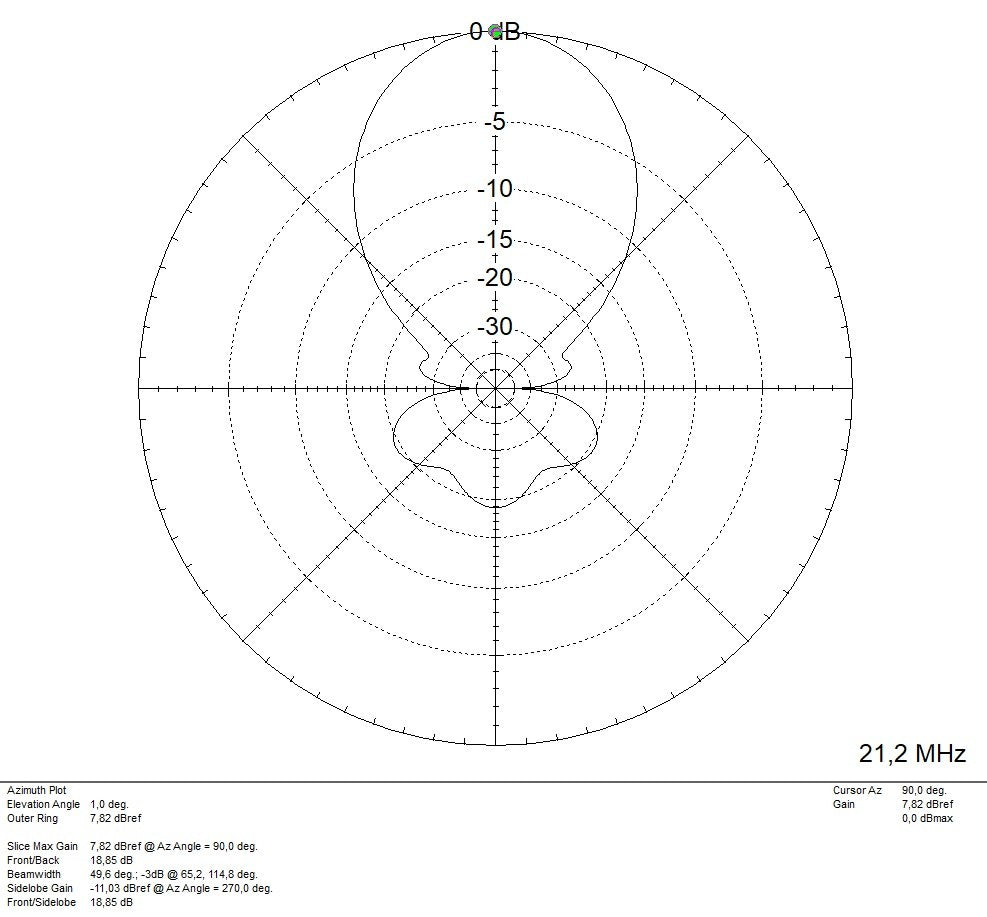

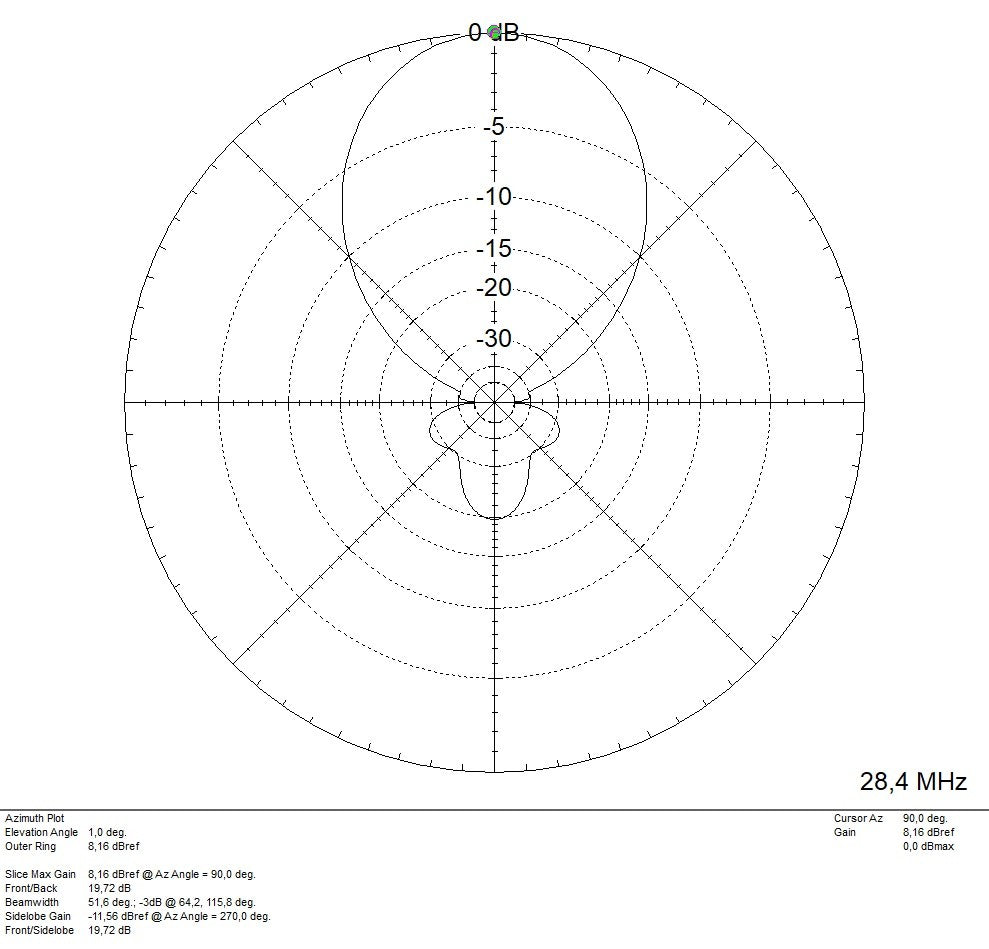

| Guadagna spazio libero in dBd: | 8.16 | 7.82 | 7.31 |
| F/B: | 30 | 30 | 20 |
| Elementi attivi: | 7 | 5 | 4 |
| Larghezza di banda kHz S.W.R. = 1.5:1 |
800 | 450 | 350 |

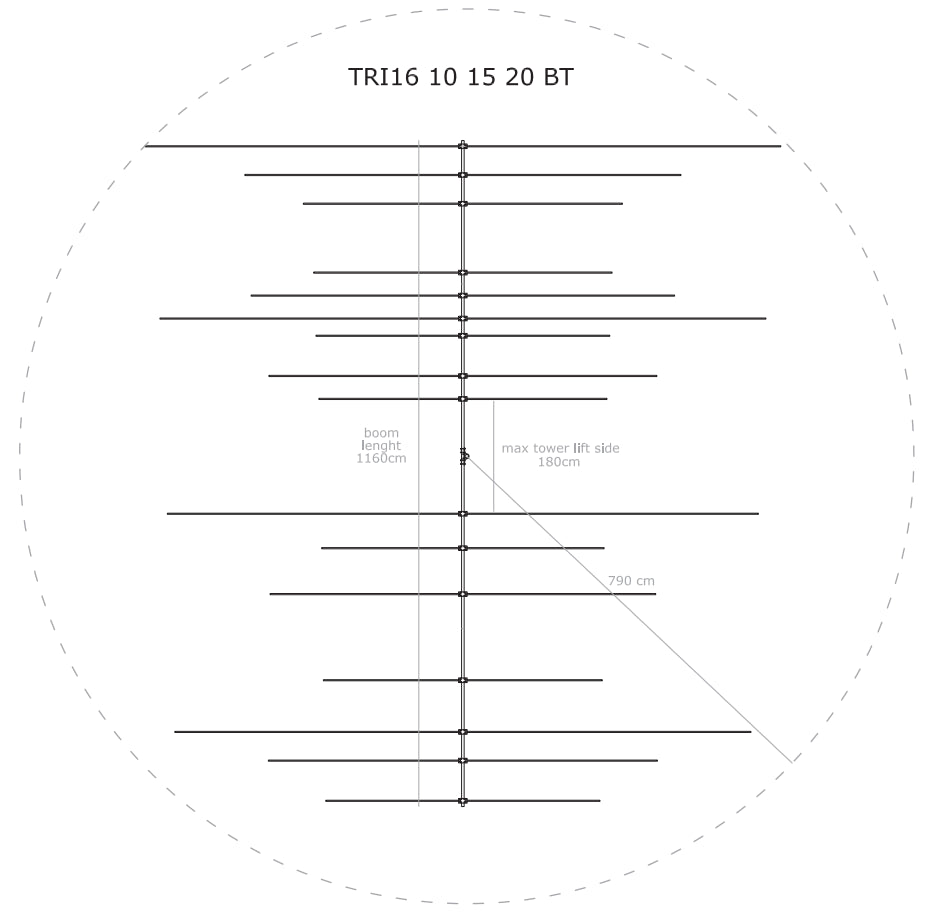

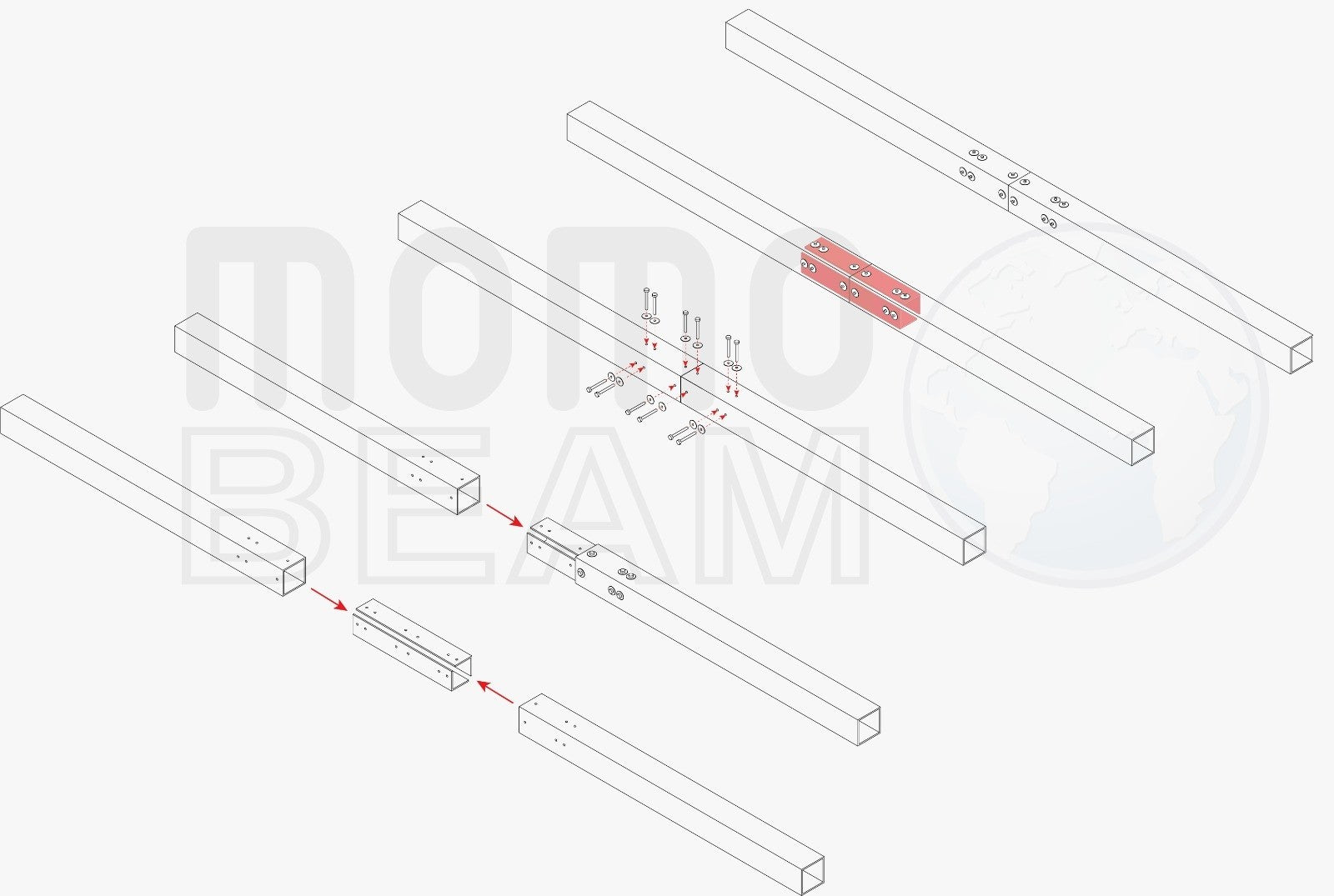

| Lunghezza del braccio: | 1160 cm/38 HUF | ||
| Raggio di sterzata: | 790 cm/25,90 HUF | ||
| Linee di alimentazione necessarie: | 1 x 50 ohm | ||
| Lato max torre di sollevamento: | 180 cm/5.90 ft/td> | ||
Elemento più lungo: 1108 cm/36.35 ft
Potenza gestita: 10 kW
Superficie del vento: 1.53 m²/16.46 sq ft
Carico del vento 130Km/h: 1243 N
Sopravvivenza al vento*: 160 Kmh – 100 Mph
Diametro gamba/albero della torre: 50/60 mm – 2/2,36 pollici (più grande su richiesta – specificare sul modulo d'ordine)
Induttanza RF: 3 KW inclusi
Peso (imballaggio escluso): 90 Kg/198 lb
MATERIALI UTILIZZATI

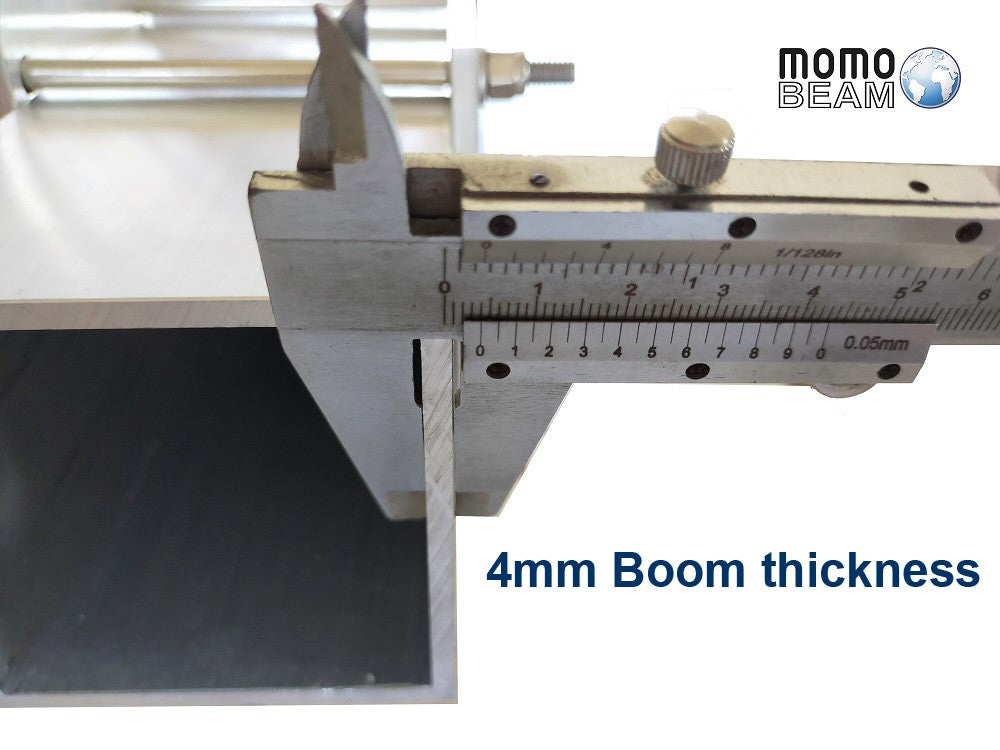

Tubi e piastre: lega di alluminio 6060T6
Hardware: acciaio inossidabile
morsetti isolanti: polipropilene resistente ai raggi UV
Manuale: Inglese
*La sopravvivenza del vento è la velocità massima del vento a cui l'antenna può essere sottoposta senza incorrere in deformazioni permanenti (calcolata in assenza di ghiaccio)
**Il Choke RF Momobeam (offerto come standard, nominale a 3 KW) è realizzata con cavo coassiale dielettrico in teflon di alta qualità, a doppia schermatura, a bassa perdita con materiale in ferrite opportunamente selezionato che viene rivestito sul cavo che insieme creano un percorso ad alta impedenza per RF, fornendo un elevato isolamento tra l'antenna e la linea di alimentazione coassiale.
È incluso un connettore femmina SO-239 per un comodo collegamento alla linea di alimentazione del cliente e al suo connettore maschio PL-259.
Le bobine RF da 5 KW e 10 KW nominali (acquisto opzionale) sono realizzate con gli stessi materiali, tranne che il cavo coassiale ha un diametro di 10 mm.
La versione da 10KW utilizza un connettore in stile DIN 7/16.
