UR6QW EQ V.7
Equalizzatore a 10 bande e processore microfonico per la stazione radio

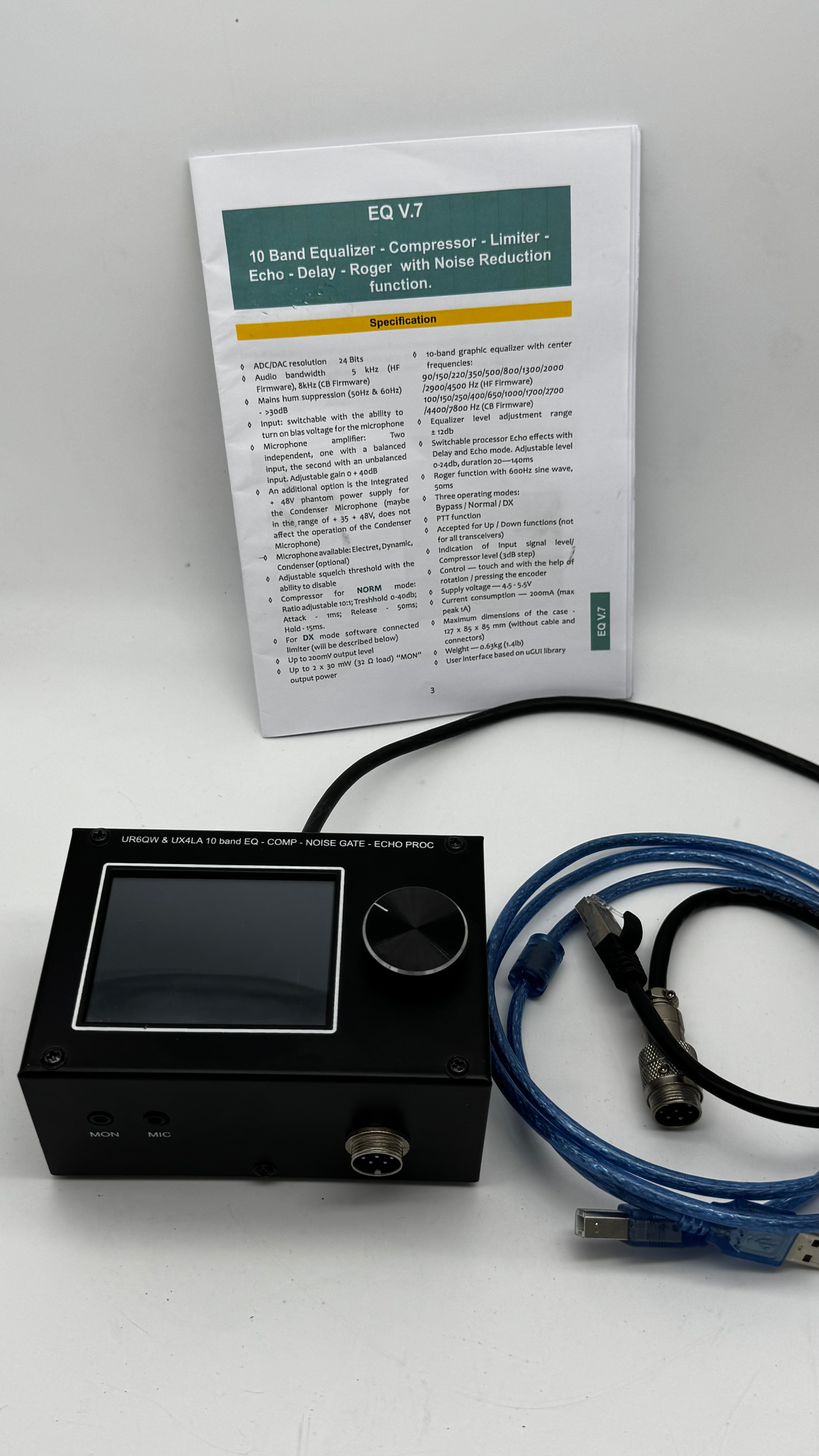

USATO IN PERFETTO STATO
Verificare il cablaggio e la piedinatura per il proprio ricetrasmettitore. L'EQ V.7 è disponibile con firmware HF oppure CB: larghezza di banda e frequenze dell'equalizzatore dipendono dalla versione installata. La presenza della scheda opzionale phantom +48 V, il firmware e la dotazione di questo esemplare devono essere confermati. Non attivare l'alimentazione phantom se il microfono non la richiede.
Descrizione del Prodotto

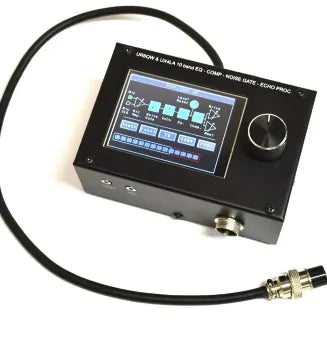

Il processore audio microfonico UR6QW EQ V.7, con sigla UR6QW & UX4LA sul pannello, riunisce equalizzazione grafica a 10 bande, compressore, limiter, noise gate ed effetti Echo/Delay in un'unità da banco. Consente di adattare il timbro della voce e la dinamica del segnale al microfono e alla propria stazione radio, con conversione ADC/DAC a 24 bit e regolazioni tramite touchscreen ed encoder rotativo con pressione.
Due preamplificatori microfonici indipendenti gestiscono un ingresso sbilanciato e un ingresso XLR bilanciato. Sono utilizzabili microfoni dinamici ed electret; per i microfoni a condensatore che richiedono alimentazione phantom è necessaria la scheda opzionale dedicata. L'uscita MON permette l'ascolto del segnale elaborato in cuffia, mentre il collegamento PTT consente l'impiego di un pedale esterno.
Caratteristiche Salienti
Regolazione di ±12 dB per modellare la risposta vocale. Frequenze centrali dedicate secondo il firmware HF o CB.
Compressore con rapporto regolabile fino a 10:1, limiter software e soglia noise gate regolabile e disattivabile.

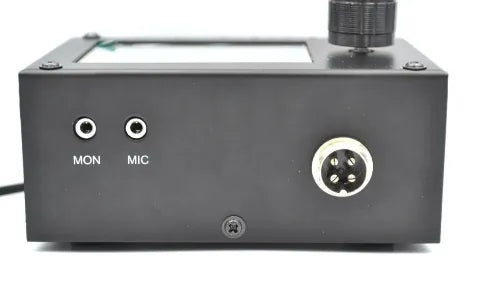

Ingresso MIC da 3,5 mm con bias +3 V selezionabile e ingresso XLR bilanciato. Guadagno dei preamplificatori da 0 a +40 dB.
Ascolto locale in cuffia, Echo/Delay regolabili, Roger beep a 600 Hz, modalità bypass e comando PTT per pedale.
L'opinione del Team HamRadioShop
Per una regolazione efficace, parti dall'equalizzatore in piano e intervieni gradualmente su timbro e compressione. L'uscita MON aiuta a controllare l'elaborazione locale, ma la resa in trasmissione dipende anche dai filtri e dalle impostazioni del ricetrasmettitore: completa la taratura con una verifica del segnale ricevuto.
Specifiche Tecniche
| Modello | UR6QW EQ V.7 |
| Conversione ADC/DAC | 24 bit |
| Banda audio | 5 kHz con firmware HF; 8 kHz con firmware CB |
| Equalizzatore HF | 90 / 150 / 220 / 350 / 500 / 800 / 1300 / 2000 / 2900 / 4500 Hz |
| Equalizzatore CB | 100 / 150 / 250 / 400 / 650 / 1000 / 1700 / 2700 / 4400 / 7800 Hz |
| Regolazione equalizzatore | ±12 dB |
| Preamplificatori | Due indipendenti, bilanciato e sbilanciato; guadagno 0–40 dB |
| Microfoni | Dinamici ed electret; condensatore con scheda phantom opzionale. Bias +3 V selezionabile sull'ingresso MIC |
| Soppressione ronzio di rete | Oltre 30 dB a 50 e 60 Hz |
| Compressore e limiter | Rapporto regolabile fino a 10:1; soglia 0–40 dB; attacco 1 ms, hold 5 ms, rilascio 50 ms; limiter software |
| Noise gate | Soglia regolabile, disattivabile |

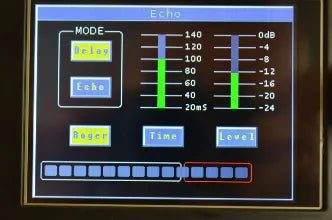

| Echo / Delay | Livello 0–24 dB; durata 20–140 ms |
| Roger beep | Sinusoide a 600 Hz, durata 50 ms |
| Uscita audio | Livello fino a 200 mV |
| Monitor cuffie | Jack MON 3,5 mm; fino a 2 × 30 mW su 32 Ω. Non riproduce l'audio ricevuto dal ricetrasmettitore |

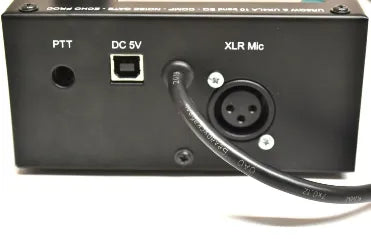

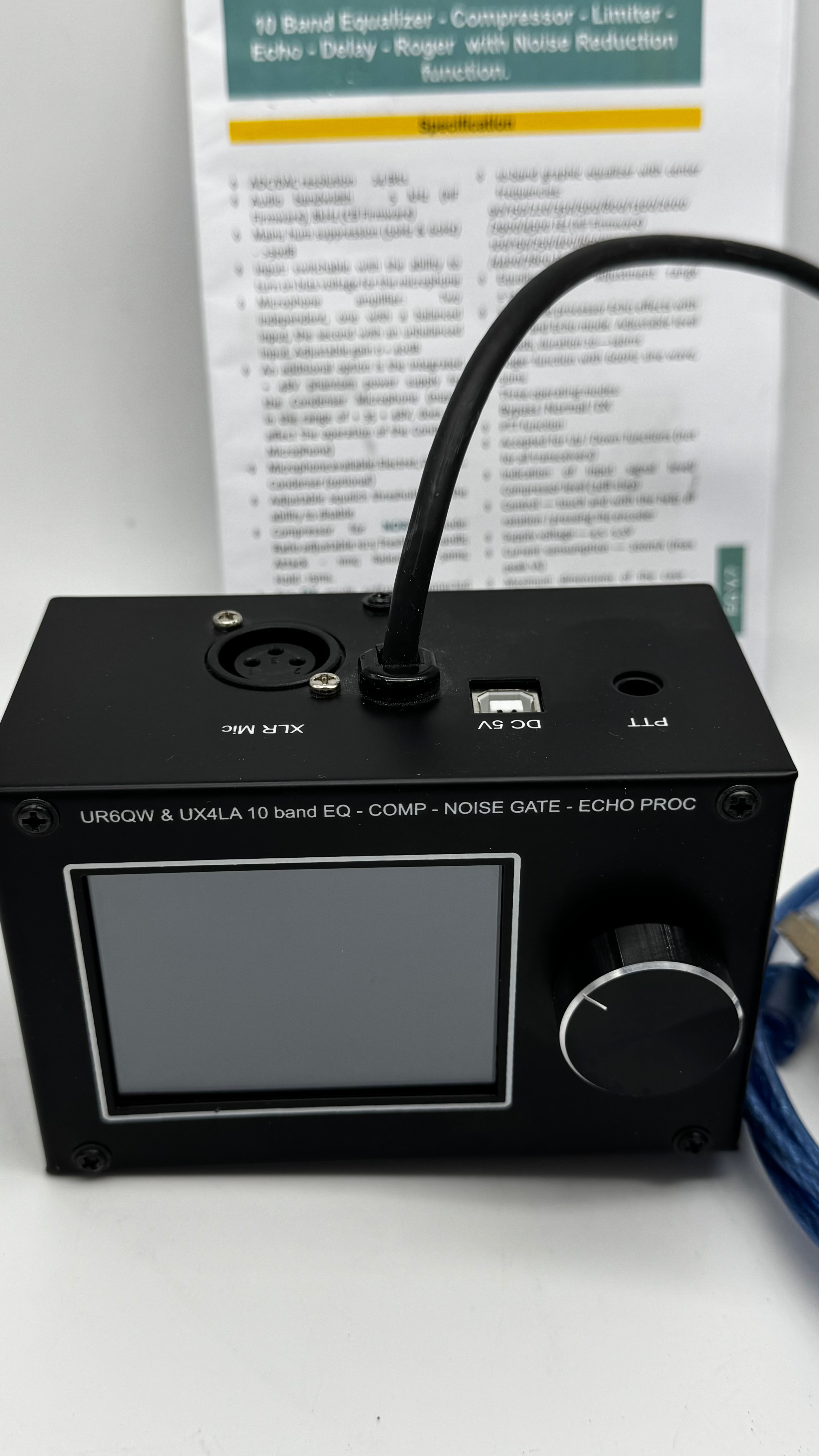

| Connessioni e comandi | MIC 3,5 mm, XLR, PTT 6,3 mm, USB-B per alimentazione; touchscreen ed encoder rotativo/premibile. Cablaggio radio specifico da verificare |
| Funzioni aggiuntive | Bypass, indicatore livello ingresso a passi di 3 dB; Up/Down subordinato alla compatibilità del ricetrasmettitore |
| Alimentazione | 4,5–5,5 V DC via USB-B; assorbimento massimo dichiarato 200 mA. Sorgente consigliata dal produttore: almeno 300 mA |
| Dimensioni massime | 127 × 85 × 80 mm, esclusi cavo e connettori |
| Peso dichiarato | 0,63 kg |
Specifiche del modello EQ V.7 tratte dalla documentazione ufficiale UR6QW. Le opzioni e i dati dipendenti dal firmware non costituiscono conferma della configurazione del singolo esemplare.
