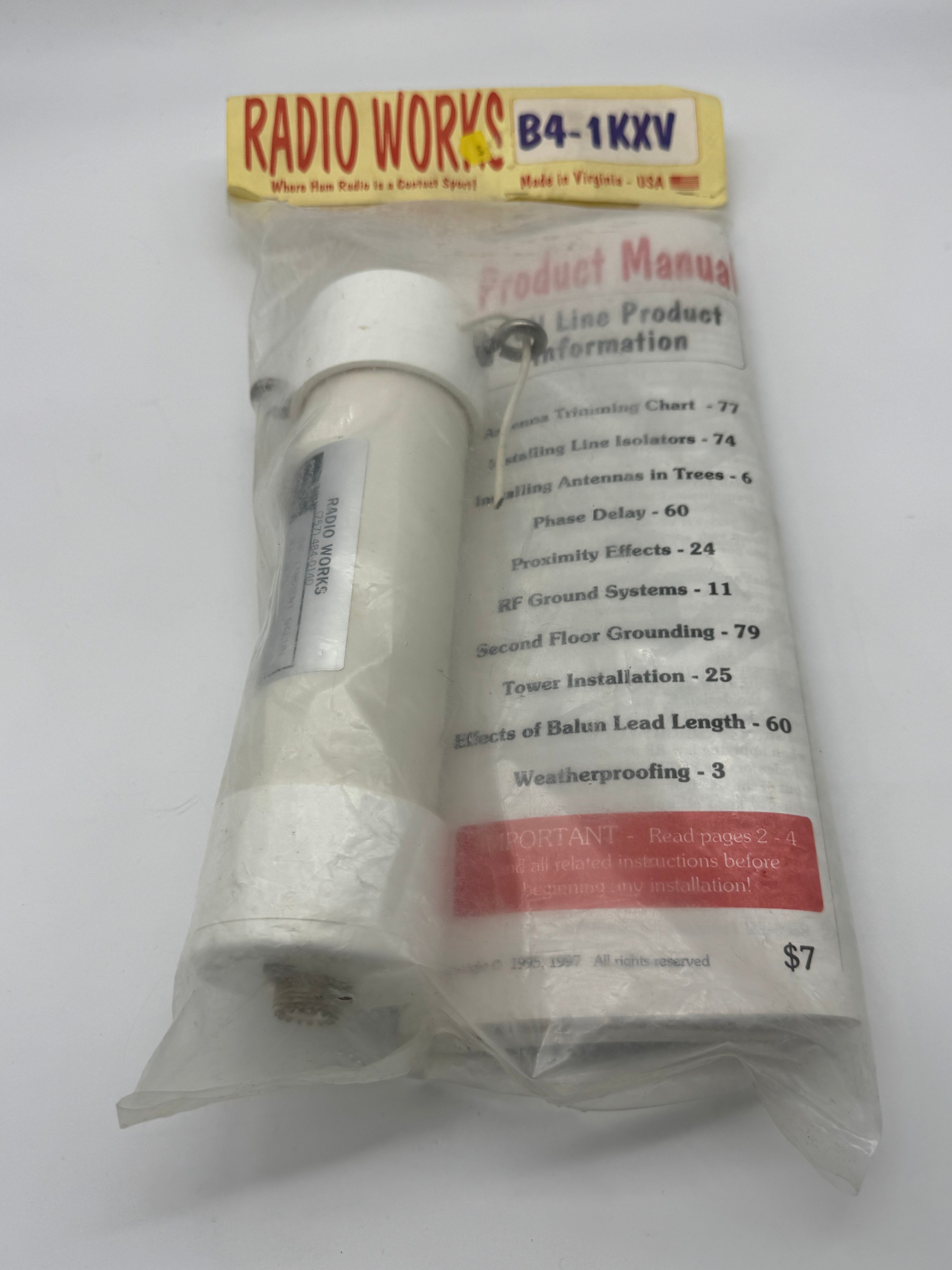

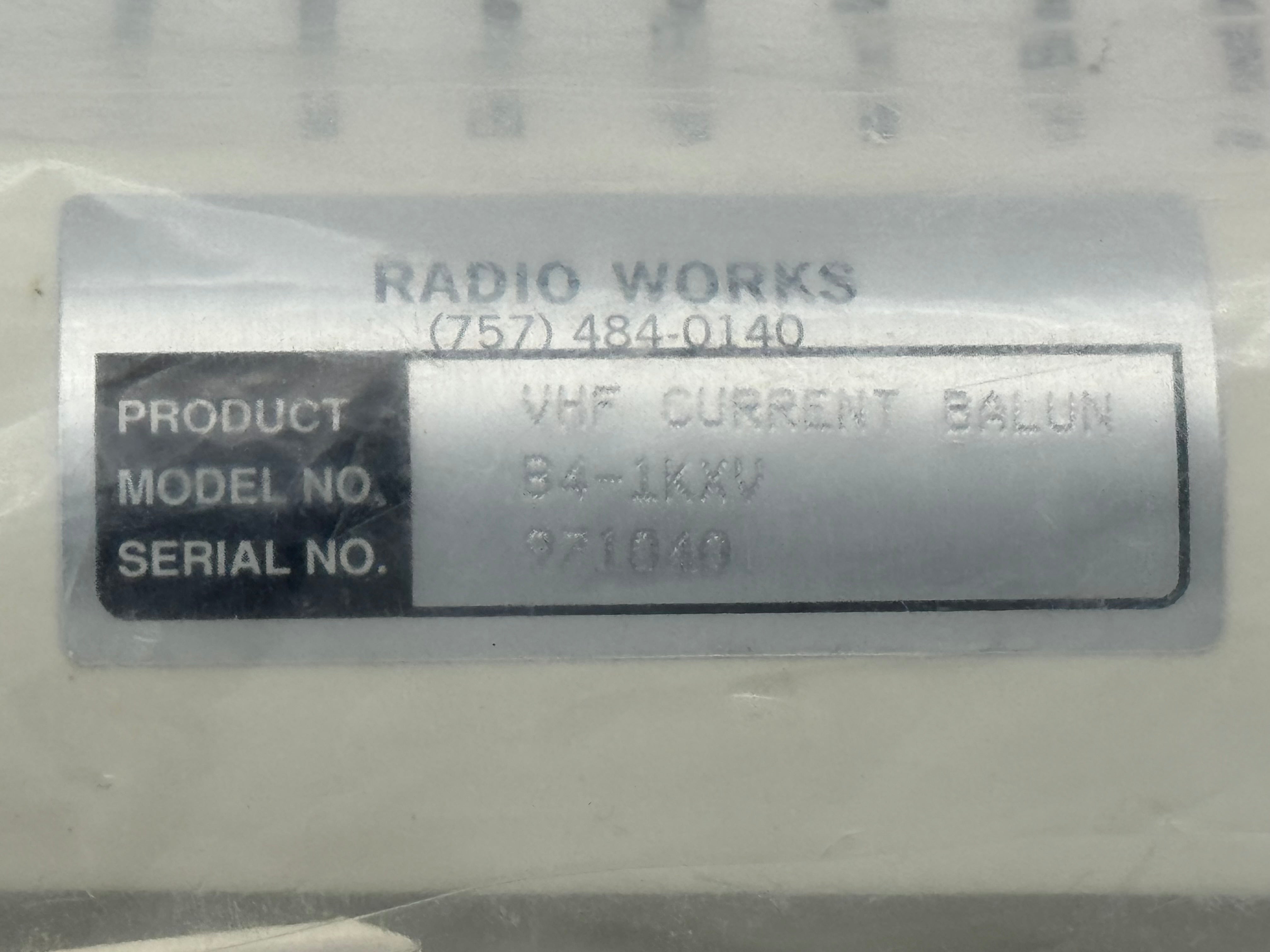

RADIO WORKS B4-1KXV
BALUN HF-VHF IN CORRENTE 4:1
Tipo: balun in corrente
Rapporto: 4: 1
Larghezza di banda: 21 - 144 MHz
Coefficiente di accoppiamento: 99+%
Perdita di potenza in dB, corrispondente: < .1 dB
Nucleo resistente alla saturazione: buono
Linea di trasmissione interna Z: 50 Ohm
Nucleo: ferrite
Compensazione L-C: No
Potenza nominale a 21 MHz: 2 KW
@ 50 MHz: 1 KW
Bilanciamento dell'output: molto buono
Tolleranza alla variazione del carico: eccellente
Connettore di ingresso: SO-239
Connettore di uscita: SO-239
Bulloni a occhiello per attacco filo: Sì
Dimensioni fisiche: 7 cm x 20 cm
Peso (approssimativo): 400 gr
Impostazione dello standard per i balun VHF
* Un vero, Balun di tipo corrente 4: 1
* Design a due core con accoppiamento incrociato.
* Buon bilanciamento dell'output.
* Ferriti speciali per alte frequenze alte + 6 e 2 m
* Componenti in teflon.
* Ampia larghezza di banda con caratteristiche di reattanza attentamente controllate.
* La stessa costruzione di prima classe di tutti i balun HF della serie "B". Fatto per durare per anni.
* L'originale VHF 4: 1 Balun in corrente, utilizzando la stessa tecnologia dell'incredibile balun HF di precisione B4-2KX.
Alle frequenze VHF, è difficile costruire un balun 4: 1 che tolleri ambienti operativi realistici in cui sono comuni carichi non corrispondenti. A meno che un balun non sia progettato con molta attenzione, ci si può aspettare uno scarso bilanciamento di output e saturazione del core. Alle frequenze VHF sorgono nuovi problemi. Le linee di trasmissione devono essere molto corte in termini di lunghezza d'onda, devono essere utilizzate ferrite speciali e devono essere efficaci su un intervallo di frequenza molto ampio. Ogni dettaglio di costruzione deve essere accuratamente specificato se ogni balun deve funzionare come specificato. Abbiamo incontrato e superato nuovamente tutte le aspettative con il B4-1KXV. In questo momento, non conosco nessun altro balun corrente VHF 4: 1 sul mercato, e certamente nessuno con le credenziali del B4-1KX.
Il balun di tipo VHF B4-1KXV è adatto a tutte le applicazioni che richiedono un balun di precisione 4: 1. Si può utilizzare con alcuni tipi di OCF, dipoli ripiegati, monopoli ripiegati o qualsiasi applicazione che richieda una trasformazione da sbilanciata a bilanciata da 50 a 200 ohm.
