PL519
Leistungspentode für Hochfrequenz und KW-Endstufen
Hoher Kathodenstrom – Maximale Anodenverlustleistung (Magnoval-Äquivalent)
ROBUSTHEIT UND HOHE HF-LEISTUNG
• IDEAL FÜR LINEARVERSTÄRKER: Erste Wahl für Reparatur oder Bau kommerzieller KW-Linearverstärker (z. B. Zetagi BV131, BV135, BV2001 MKII) dank ihrer außergewöhnlichen Toleranz gegenüber Leistungsspitzen.
• VERSTÄRKTE MAGNOVAL-BAUWEISE: Leistungsgesteigerte Weiterentwicklung der PL509 mit höherer Anodenwärmeabfuhr und Toleranz für sehr hohe Kathoden-Spitzenströme.

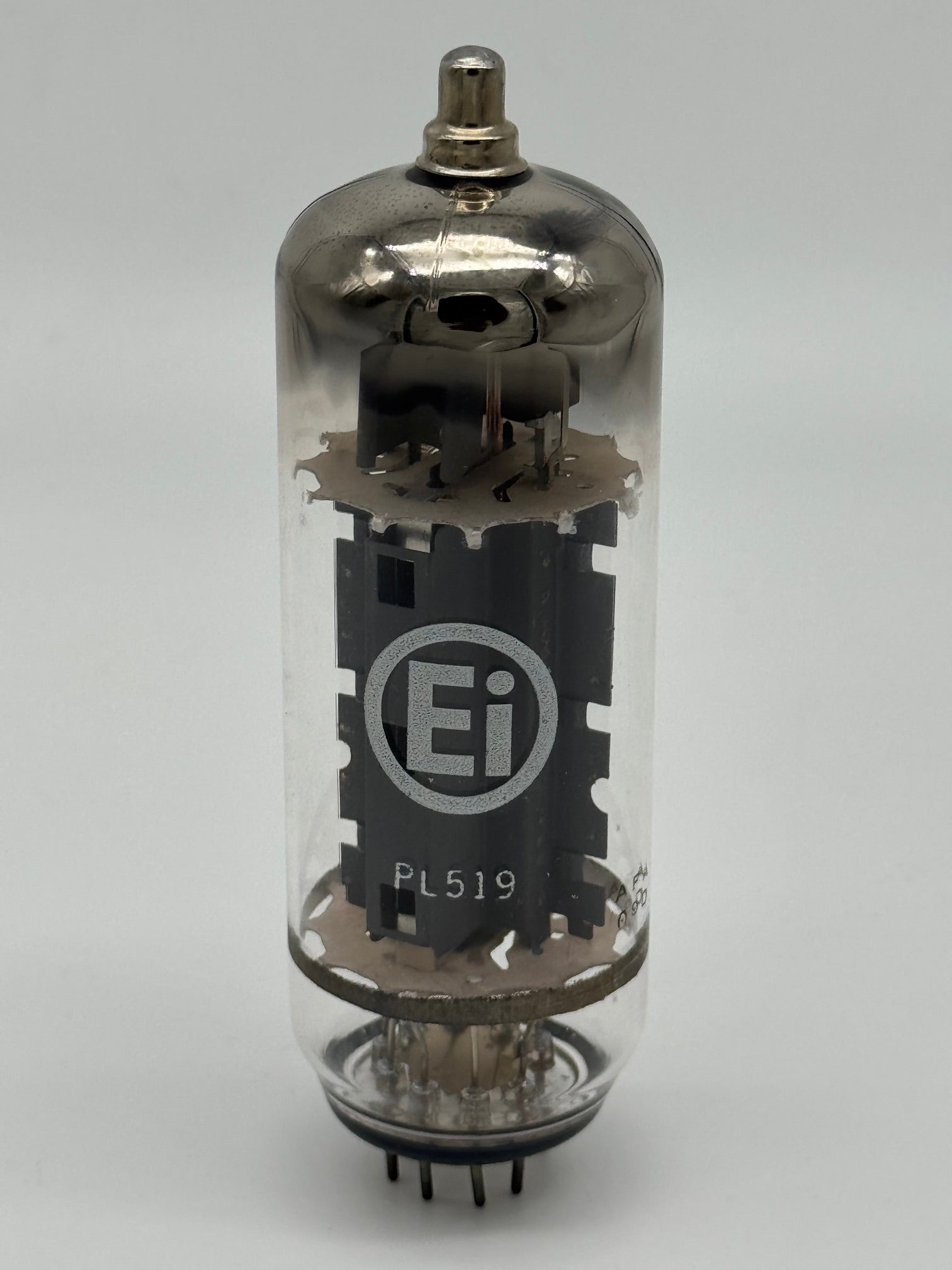

• ANODENKAPPE OBEN (Top Cap): Hochisolierte Konstruktion für hohe transiente Anodenspannungen in völliger Sicherheit.
Zuverlässige Röhrentechnik für Funkamateure und Werkstätten
Die PL519 ist eine indirekt geheizte Leistungspentode, ursprünglich für die Horizontalablenkstufen von Farbfernsehern entwickelt, die ihr eigentliches Einsatzgebiet in der Hochfrequenztechnik gefunden hat. Bei Funkamateuren und Reparaturtechnikern sehr geschätzt, sorgt diese Röhre für hervorragende Modulationslinearität im CB-Funk und auf den Kurzwellenfrequenzen und bietet ein unschlagbares Preis-Leistungs-Verhältnis bei der Wiederherstellung der Originalleistung Ihrer Vintage- oder modernen Geräte und Verstärker.
HEIZSPANNUNG
40 V
MAX. ANODENVERLUSTLEISTUNG
35 W (Dauer)
Technische Referenzdaten
| Physikalischer / elektronischer Parameter | Nennwert |
|---|---|
| Röhrentyp | Indirekt geheizte Leistungspentode |
| Heizstrom (If) | 0,3 A (300 mA) |
| Nenn-Anodenspannung (Va) | Bis 250V (DC) — Impulsspitzen max. 7000V |
| Kathoden-Spitzenstrom (Ik max) | 1,5 A (1500 mA) |
| Verlustleistung Gitter 2 (Pg2) | 7 W max |

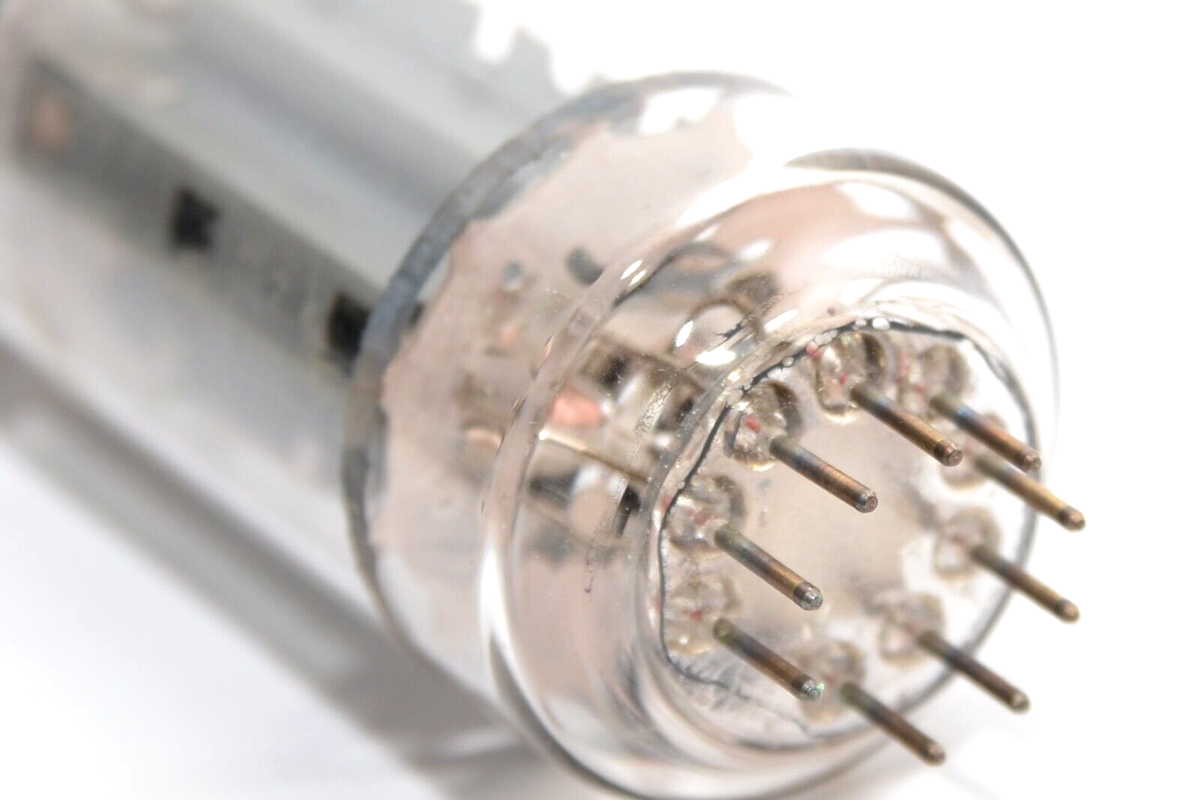

| Sockel / Fassung | 9-poliger Magnoval-Sockel (B9D) mit Anodenanschluss oben |
