OM Power OM6BPF Bandpassfilter
Automatischer Bandpassfilter für 160–10 m (ohne WARC), 200 W, Steuerung durch Funkgeräte und Endstufen
Der OM Power OM6BPF ist ein Bandpassfilter für die Kurzwellen-Amateurfunkbänder von 1,8 bis 29,7 MHz (ohne WARC), für eine Leistung von 200 W in SSB, CW, RTTY, AM und FM.
Produktbeschreibung

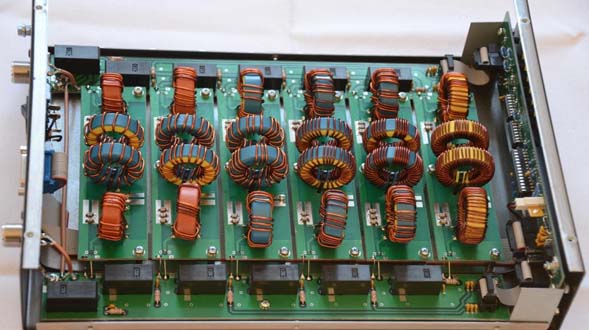

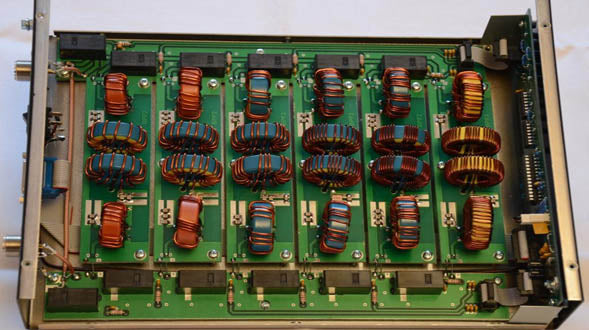

Jedes Band nutzt einen 3-Kreis-Filter mit Kondensatoren hoher Güte, von Hand abgeglichen: Die Einfügedämpfung ist sehr gering (0,25 bis 0,4 dB) und das SWR bleibt unter 1,2:1.
Die Umschaltung erfolgt automatisch mit Transceivern von Yaesu, Icom und Elecraft, mit den automatischen Endstufen von OM Power oder mit Banddecodern wie den microHAM-Geräten. LEDs an der Front zeigen Automatikbetrieb, gewähltes Band und Bypass an.
Die typische Unterdrückung gegenüber den anderen Bändern liegt je nach Kombination zwischen etwa 27 und 90 dB: eine wertvolle Hilfe in Multi-Operator- und SO2R-Stationen.
Hauptmerkmale
160, 80, 40, 20, 15 und 10 m.
0,25–0,4 dB.
Durch Funkgerät, Endstufe oder Banddecoder.
Technische Daten
| Frequenz | 1,8–29,7 MHz (ohne WARC) |
| Aufbau | 3-Kreis-Filter |
| Leistung | 200 W (SSB, CW, RTTY, AM, FM) |
| Impedanz | 50 Ω Ein- und Ausgang |
| SWR | < 1,2:1 über das ganze Band |
| Einfügedämpfung | 0,25 dB (160/80 m) · 0,3 dB (40/20 m) · 0,4 dB (15/10 m) |
| Steuerung | Automatisch: Yaesu, Icom, Elecraft, OM-Power-Endstufen, Banddecoder |
| Stromversorgung | extern 12–15 V |
| Abmessungen (B × H × T) | 210 × 75 × 320 mm |
| Gewicht | 2,3 kg |
