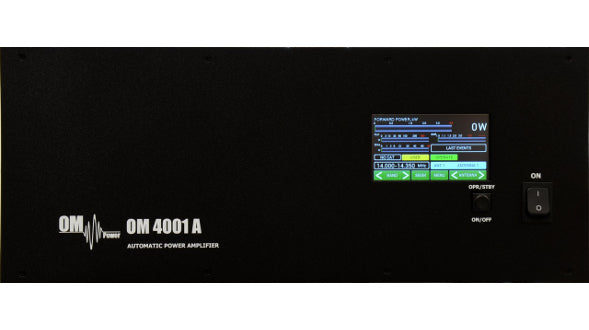

OM Power OM4001A automatisch 4 kW
Automatische Linearendstufe 160–10 m mit WARC, über 4 kW SSB/CW, 2 Tetroden FU728F, LAN
Die OM Power OM4001A ist eine vollautomatische Leistungsendstufe für alle Amateurfunkbänder von 1,8 bis 29,7 MHz einschließlich WARC und für alle Betriebsarten: Sie liefert über 4.000 W in SSB und CW sowie 3.000 W in RTTY und Digitalbetrieb.
Produktbeschreibung
Sie ist mit zwei Keramiktetroden FU728F bestückt. Sie arbeitet mit Transceivern von Icom, Yaesu, Elecraft, Kenwood, Ten-Tec Orion, Flex Radio Serie 6xxx und Apache Labs Anan zusammen, auch über microHAM-Geräte und CI-V-Ausgang. Bei Geräten ohne CAT erfolgt die Bandumschaltung durch Auslesen der HF-Frequenz.
Sie wechselt das Band und stimmt segmentweise automatisch ab, schaltet das Bandpassfilter um und stellt einen Yaesu-kompatiblen BAND-DATA-Ausgang (BCD) zur Steuerung von bis zu 10 Antennen bereit. Die automatische Abstimmung dauert innerhalb desselben Bandes weniger als 0,5 s und beim Bandwechsel weniger als 3 s.
Der 4,3"-Farb-Touchscreen zeigt viele Betriebsparameter an. Der Ruhestrom (BIAS) wird automatisch eingestellt, eine Nachjustierung nach dem Röhrenwechsel ist also nicht nötig. Sie bietet volles QSK mit leisem Relais, einen Fehler- und Warnspeicher und drei programmierbare Modi für den Axiallüfter.
Der LAN-Port (Modul Lantronix XPort) ermöglicht Fernsteuerung und -überwachung mit der zugehörigen kostenlosen Windows-Software. Die Werkseinstellungen sind IP 192.168.1.222, Maske 255.255.255.0, Gateway 192.168.1.1; es wird empfohlen, die Weboberfläche mit Benutzername und Passwort zu schützen.
Hauptmerkmale
In SSB und CW, 3 kW in RTTY/Digi.
Band, Abstimmung und Filter.
Fernbedienung über Netzwerk und PC.
Mit Fehlerspeicher.
Schutzfunktionen
Schutzfunktionen: zu hohes SWR, Anodenstrom und -spannung, Schirmgitterstrom und -spannung, Gitterstrom, Netz- und Heizspannung, Abstimmfehler, Übertemperatur, Sanftanlauf zum Schutz der Sicherungen und Einschaltsperre bei geöffneter Endstufe.
Technische Daten
| Frequenz | 1,8–29,7 MHz, Amateurfunkbänder einschließlich WARC |
| Ausgangsleistung | 4.000+ W SSB/CW · 3.000 W RTTY/Digi |
| Ansteuerleistung | typisch 40–60 W |
| Verstärkung | 17 dB |
| Eingangsimpedanz | 50 Ω, SWR < 1,5:1 |
| Ausgangsimpedanz | 50 Ω unsymmetrisch |
| Max. Ausgangs-SWR | 3:1 |
| SWR-Schutz | Schaltet bei reflektierter Leistung ≥ 350 W auf STBY |
| Intermodulation | −32 dB unter Nennausgang |
| Oberwellenunterdrückung | < −50 dBc |
| Röhren | 2 × Keramiktetrode FU728F |
| Kühlung | Radialgebläse + Axiallüfter |
| Stromversorgung | 2 × 220/230/240 V, 50 Hz, ein- oder zweiphasig |
| Transformatoren | 2 Ringkerntransformatoren 3 kVA |
| Display | Farb-Touchscreen 4,3" |
| Abmessungen (B × H × T) | 485 × 200 × 455 mm |
| Gewicht | 46 kg |
