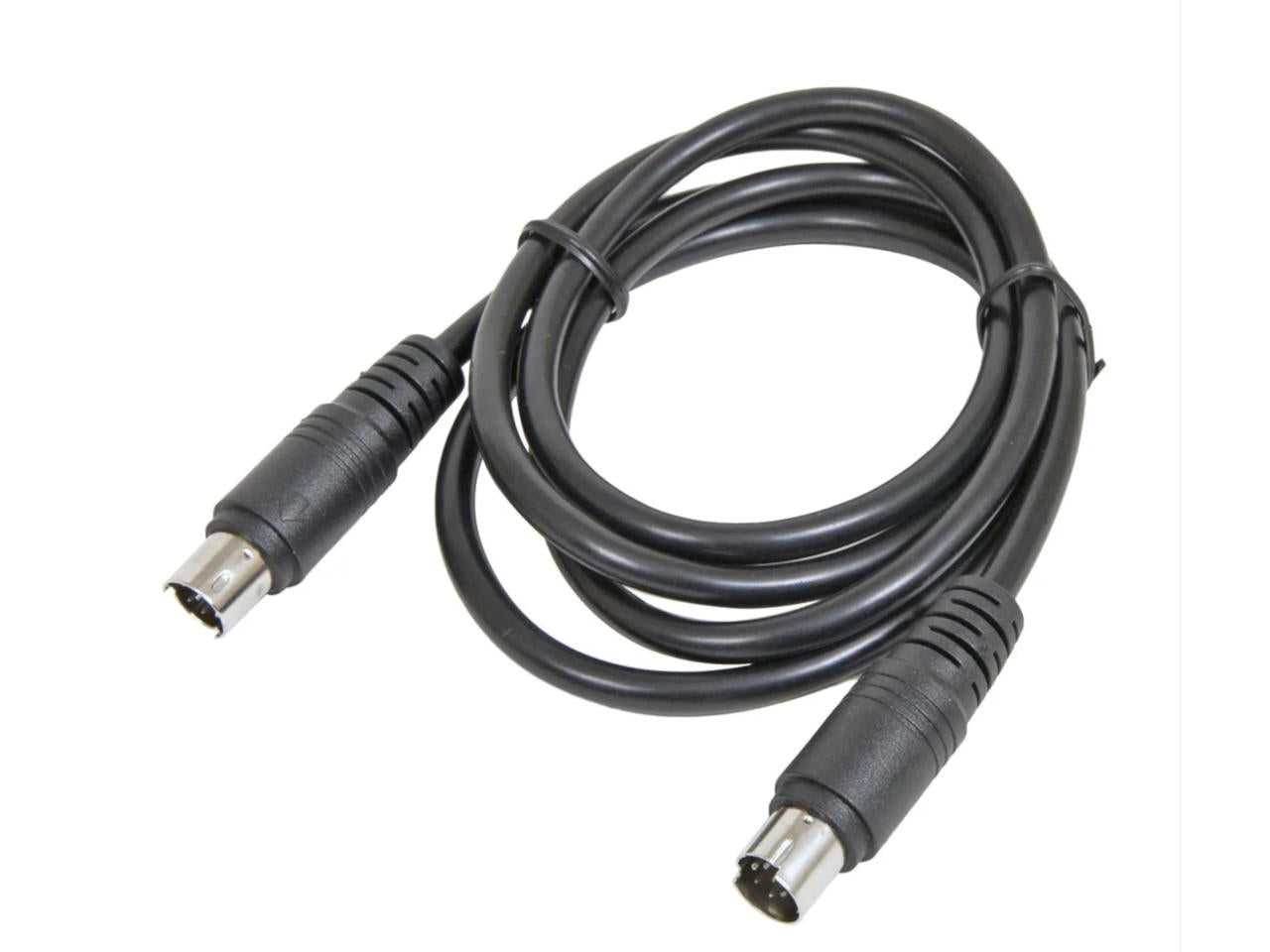

LDG ELECTRONICS CAT DIN 8 CAVo DI CONTROLLO
Interfaccia di Controllo e Alimentazione Tuner/Radio Yaesu e Icom
Si prega di notare che i ricetrasmettitori Yaesu FT-817 e FT-818 non possono controllare tutti i tuner LDG provvisti di connettore MiniDIN a 8 pin a causa di specifiche limitazioni di corrente della radio. Per questi apparati QRP, l'unico accordatore LDG pienamente compatibile e controllabile tramite questo sistema di cavi è il modello LDG Z-817!
Perché scegliere i Cavi di Controllo LDG
I cavi di controllo originali LDG rappresentano il collegamento ottimale per integrare perfettamente la tua radio Yaesu o Icom con gli accordatori automatici d'antenna LDG. Consentono di centralizzare la gestione della sintonizzazione direttamente sul ricetrasmettitore, azzerando le regolazioni manuali e garantendo un accordo rapido e sicuro che preserva l'integrità dei circuiti della tua stazione.
Caratteristiche Hardware & Funzionalità
- Sintonizzazione "One-Touch" (Tune): Permette di avviare il ciclo di accordo automatico premendo semplicemente il tasto dedicato sulla radio, semplificando drasticamente l'operatività in stazione.
- Gestione "Tune + Power" (Alimentazione Passante): Molti modelli (come l'LDG-Y-CAT o l'LDG-I-ACC) veicolano sia i dati di controllo sia i 13.8V CC necessari direttamente dalla presa accessori della radio, eliminando il bisogno di un alimentatore esterno per il tuner.
- Schermatura RF di Qualità: Progettati con cavi ad alta schermatura RF per evitare rientri di radiofrequenza o interferenze durante le trasmissioni ad alta potenza.
- Connettori Stampati ad Alta Resistenza: Connettori MiniDIN, SubD o Jack stereo pressofusi per scongiurare falsi contatti meccanici ed usure precoci dovute a frequenti scollegamenti.
- Cablaggio Ordinato: La lunghezza calibrata (circa 1 metro per gli standard e 30 cm per l'LDG-Y-CAT) previene grovigli di cavi superflui sul tavolo dello shack radio.
Guida alla Connessione e Note d'Uso
1. Alimentazione Diretta o SeparataVerifica attentamente la dicitura della variante scelta nella tabella di compatibilità sottostante. Le varianti contrassegnate come Tune + Power non necessitano di alimentazione esterna per l'accordatore. Le varianti Tune richiedono invece che l'accordatore sia alimentato separatamente tramite il suo normale spinotto DC.
2. Collegamento a FreddoPer prevenire danni ai delicati microprocessori della radio e del tuner, effettua sempre il collegamento del cavo a dispositivi completamente spenti. Assicurati che i connettori MiniDIN siano orientati nel corretto senso d'inserimento senza forzare i pin.
Consiglio per l'installazione: Durante l'uso di apparati Yaesu in modalità CAT (es. con il cavo LDG-Y-CAT), verificare sul menu del ricetrasmettitore che la velocità della porta CAT (Baud Rate) sia impostata correttamente in conformità alle specifiche richieste dal manuale d'istruzioni dell'accordatore LDG in uso.
L'opinione del Team HamRadioShop
"I cavi di interfaccia LDG sono accessori essenziali per sbloccare la vera comodità di un accordatore automatico in stazione. Molti radioamatori sottovalutano l'importanza di un cavo di controllo schermato e originale, finché non sperimentano strani blocchi di trasmissione o rientri RF dovuti a cablaggi self-made non idonei. Con i prodotti LDG la stabilità di dialogo tra ricetrasmettitore e accordatore è garantita al 100%."
Tabella di Compatibilità Varianti
| Codice Cavo | Connettore A | Connettore B | Tuner Compatibili | Radio Compatibili | Funzione |
|---|---|---|---|---|---|
| LDG-Y-ACC | 3.5 mm Stereo | 3.5 mm Stereo | Z-11Pro2, Z-100+, AT-100pro2, AT-200pro2, AT-600pro2, AT-1000pro2 | FT-100, FT-857, FT-897, FT-891, FT-710, FT-991/A | Tune |
| LDG-Y-ACC2 | 10-pin MiniDIN | 3.5 mm Stereo | Z-11Pro2, Z-100+, AT-100pro2, AT-200pro2, AT-600pro2, AT-1000pro2 | FT-450/D, FT-950, FT-DX10, FT-DX1200 | Tune |
| LDG-Y-ACC3 | 15-pin SubD | 3.5 mm Stereo | Z-11Pro2, Z-100+, AT-100pro2, AT-200pro2, AT-600pro2, AT-1000pro2 | FT-DX101D/MP, FT-DX3000 | Tune |
| LDG-Y-CAT | 8-pin MiniDIN | 8-pin MiniDIN | Z-817, AT-897+, YT-100 | FT-100, FT-857, FT-897 (FT-817/818 solo per Z-817) | Tune+Power |
| LDG-I-ACC | Icom Tuner Conn. | 3.5mm + DC | Z11-Pro2, Z-100Plus, AT-100Pro2, AT-200Pro2, AT-600Pro2, AT-1000Pro2 | Tutti i modelli Icom con presa Tuner standard | Tune+Power |
