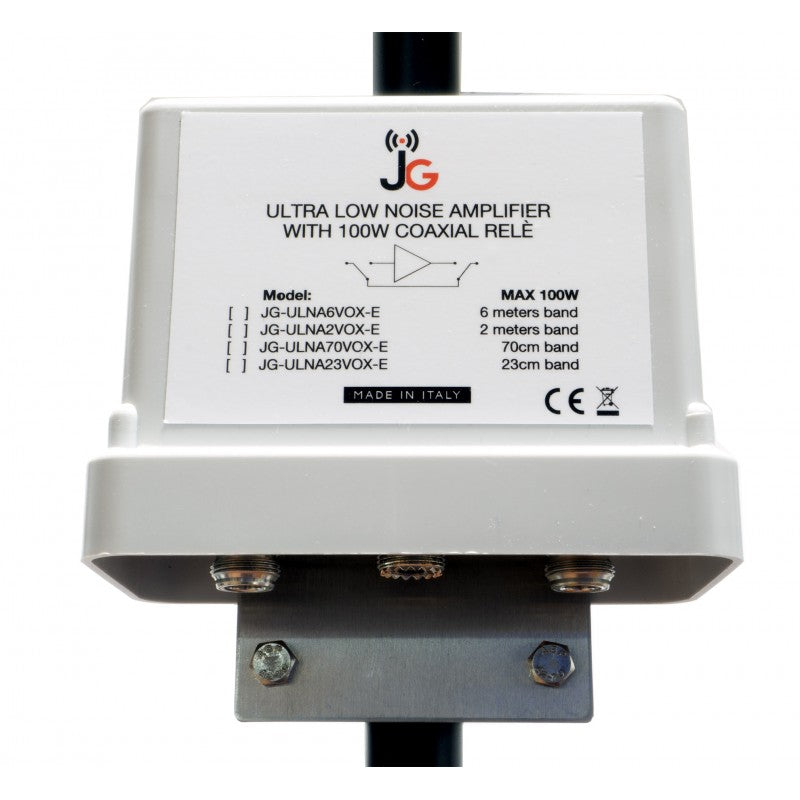

JG-ULNA70VOX-E Mastvorverstärker 70 cm
Extrem rauscharmer Mastvorverstärker für 430 MHz mit integriertem VOX, Koaxrelais und Bias-Tee, bis 100 W Durchgangsleistung
Der JG-ULNA70VOX-E ist ein extrem rauscharmer Vorverstärker für das 70-cm-Band (430 MHz) mit integrierter VOX-Schaltung, Koaxrelais und Bias-Tee: Er arbeitet bis 100 W ohne externes Zubehör. Die typische Rauschzahl beträgt 0,35 dB bei aktivem Relais; das Notch-Filter am Eingang dämpft Störungen durch LTE-Netze.
Produktbeschreibung
Er ist auf einer 4-lagigen Platine aufgebaut und schaltet automatisch von TX auf RX. Er wird einfach zwischen Funkgerät und Antenne geschaltet und ist ideal für Satellit, Contest, Tropo und EME.
Am Eingang hat er ein Notch-Filter gegen LTE-Störungen. Die Versorgung erfolgt über den Durchführungskondensator oder über das Koaxialkabel per Bias-Tee. Die Steckverbinder sind nach JG-Spezifikation mit Teflon-Dielektrikum gefertigt, das zylindrische Gehäuse besteht aus Anticorodal-Aluminium mit Edelstahlschrauben.
Hauptmerkmale
Automatische TX/RX-Umschaltung.
Koaxrelais an Bord.
Versorgung über das Koax.
Technische Daten
| Band | 430 MHz (70 cm) |
| Verstärkung | +24 dB |
| Rauschzahl | ca. 0,35 dB (typisch, bei aktivem Relais) |
| OIP3 | +29 dBm |
| Maximale Durchgangsleistung | 100 W |
| Minimale VOX-Schaltleistung | 500 mW |
| Stromversorgung | 9–13,8 V, über Bias-Tee oder Durchführungskondensator |
| Stromaufnahme | 137 mA max. |
| Impedanz | 50 Ω |
| Filter | Bandpass, Notch-Filter gegen LTE-Störungen |
| Steckverbinder | N-Stecker / N-Buchse, N-Buchse / N-Buchse oder N-Stecker / N-Stecker, Teflon-Dielektrikum |
| Gehäuse | Zylinder aus Anticorodal-Aluminium Legierung 6060, Edelstahlschrauben |
