ICOM IC-7100 PA UNIT (GEBRAUCHT)
Leistungsverstärkermodul mit Aluminium-Druckgussbasis
Im Labor getestet – Voll funktionsfähig – Einbaufertig
ZUSTAND & DETAILS DES BAUTEILS
• MESSTECHNISCHE PRÜFUNG DURCHGEFÜHRT: Die PA-UNIT-Platine stammt aus einem Gerät mit defektem Display und wurde von unserer Technikabteilung vollständig auf dem Prüfstand getestet. Sie liefert volle Leistung auf allen Bändern (HF/6m/2m/70cm) bei normaler Stromaufnahme und hervorragender Linearität der Endstufen.

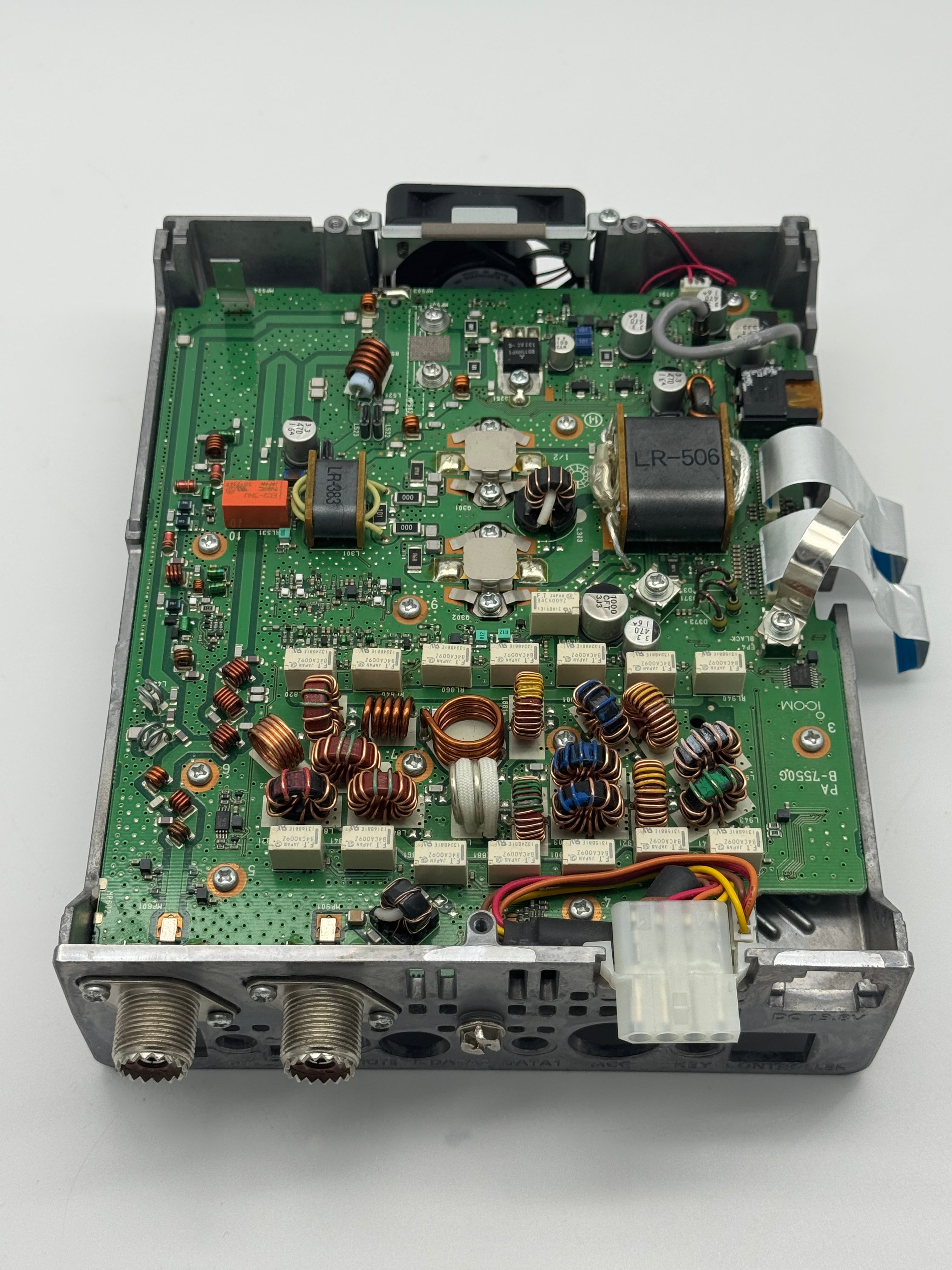

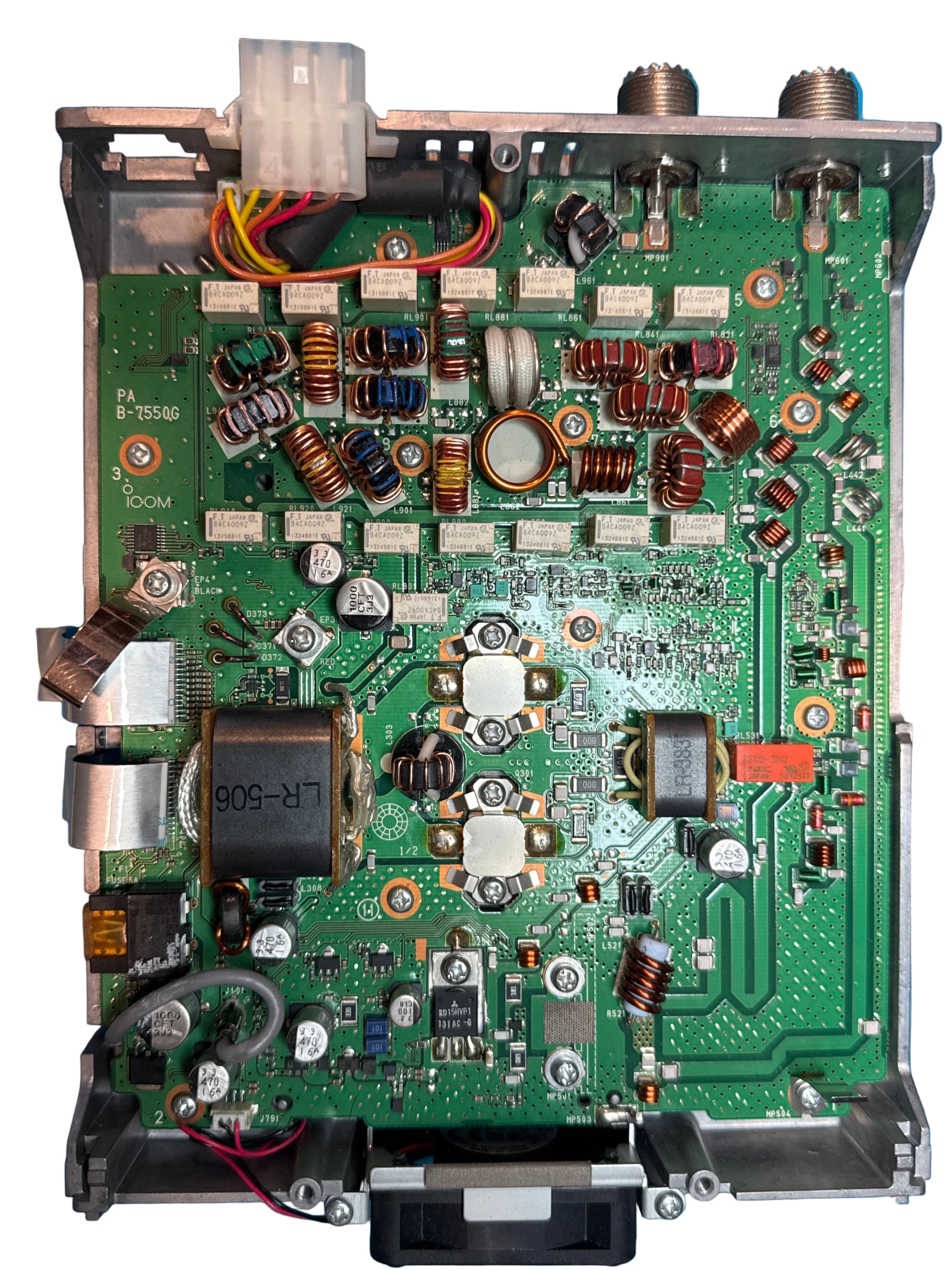

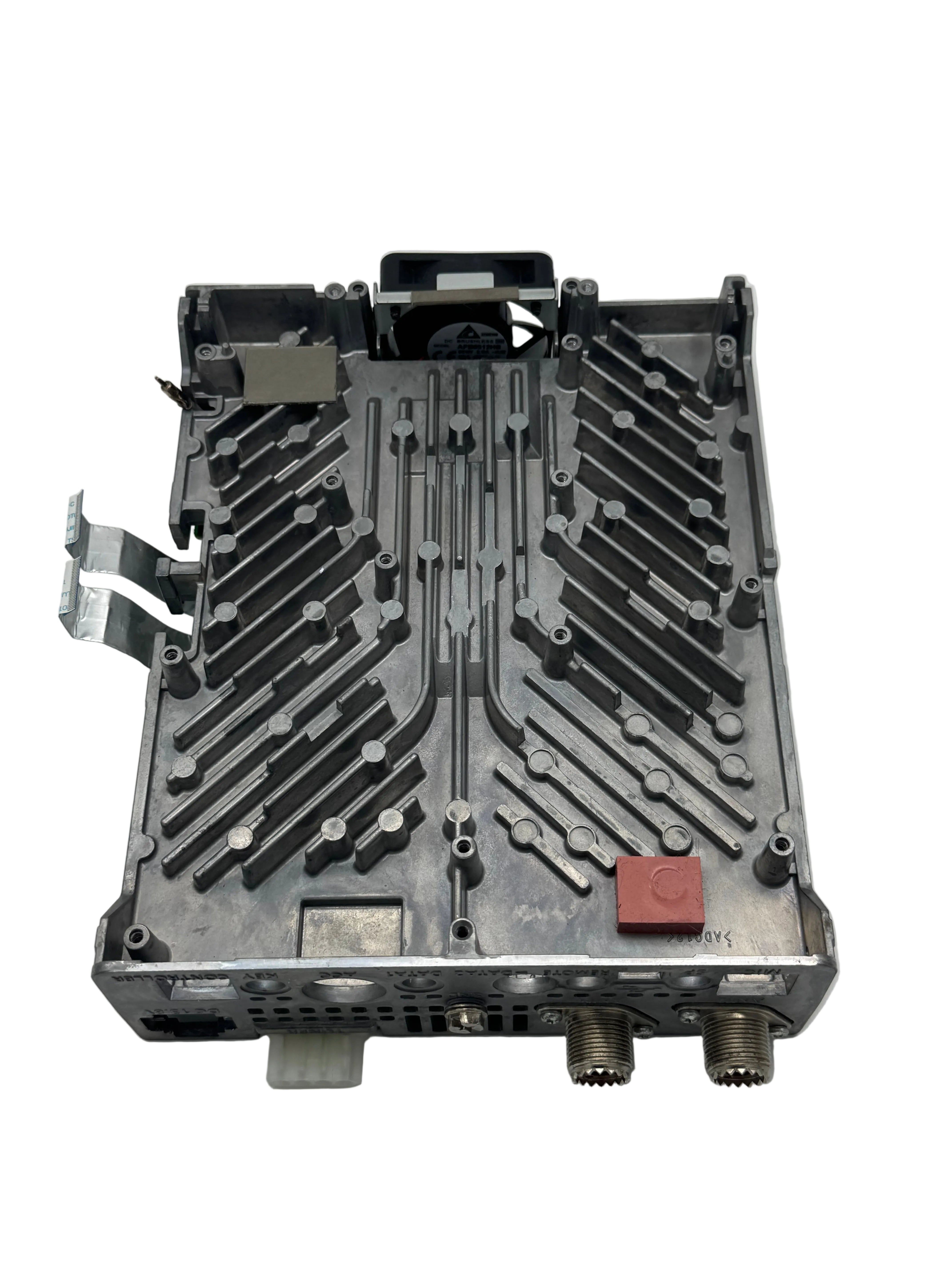

• MECHANISCHE STRUKTUR ENTHALTEN: Die Leiterplatte wird bereits fest auf ihrer originalen Aluminium-Druckgussbasis montiert geliefert. Das vermeidet mechanische oder thermische Belastungen beim Transport und gewährleistet die perfekte Planheit der Kühlflächen der Endtransistoren.
• INSTALLATIONSHINWEIS: Da es sich um ein elektronisches Präzisionsbauteil handelt, das empfindlich gegen elektrostatische Entladungen (ESD) ist, empfiehlt sich der Einbau durch qualifiziertes Fachpersonal oder spezialisierte Werkstätten.
Stellen Sie die volle Leistung Ihres IC-7100 wieder her
Diese originale Icom PA UNIT ist die endgültige Lösung zur Reparatur von IC-7100-Transceivern mit Endstufen, die durch hohes SWR, Verpolung oder thermische Defekte beschädigt wurden. Die originale Aluminium-Druckgussbasis erleichtert den Austausch erheblich, verkürzt die Arbeitszeit und beseitigt das Risiko, die empfindlichen Wärmeleitpads der Leistungs-MOSFETs beim Zusammenbau mit dem Hauptgehäuse zu beschädigen.
GERÄTEKOMPATIBILITÄT
Icom IC-7100 (alle Versionen)
ZUSTAND DES BAUTEILS
Gebraucht, HRS-zertifiziert
Technische Daten des Ersatzteils
| Merkmal | Detail / Spezifikationen des Moduls |
|---|---|
| Ersatzteilcode / -bezeichnung | Icom IC-7100 Power Amplifier (PA) UNIT |
| Betriebsbänder und HF-Leistung | HF (1,8-29,7MHz): 100W | 50MHz: 100W | 144MHz: 50W | 430MHz: 35W |
| Im Block enthaltene Komponenten | Komplette PA-Platine, integrierte Endtransistoren, Basis/Chassis aus Aluminium-Druckguss, Metallabschirmungen |
| Interne Anschlüsse | Vorbereitet für interne HF-Koaxialstecker und Steuer-Flachbandkabel zur MAIN UNIT |
| Nennversorgungsspannung | 13,8 V DC (über die Hauptstromverkabelung des Funkgeräts) |
| Optischer und funktioneller Zustand | Sehr guter Zustand, keine Spuren von Überhitzung oder früheren Reparaturen. Vernachlässigbare Wärmeleitpastenreste auf der Basis. |
