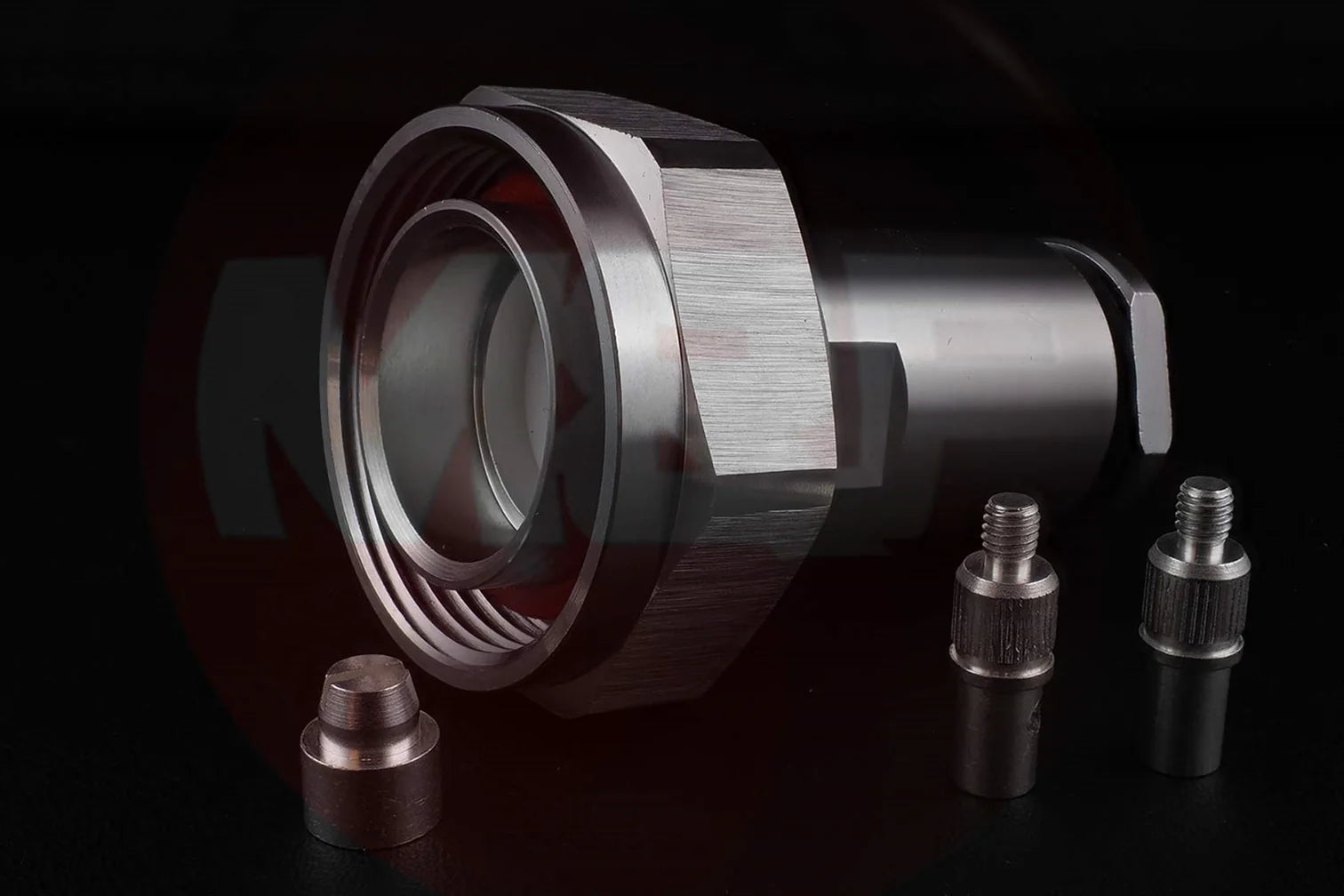

HRS 7-16Pro13
Connettore 7/16 DIN Maschio Premium
Specifico per Cavi da 13mm: Hyperflex 13, Ultraflex 13 ed equivalenti
CARATTERISTICHE COSTRUTTIVE TOP-TIER
• GEOMETRIA ULTRA-FLUIDA DA 13 MM: Progettato su specifiche stringenti per accogliere alla perfezione cavi a bassissima attenuazione da 12.7 mm / 13 mm, annullando riflessioni RF e garantendo una continuità geometrica impeccabile.
• PIN CENTRALE IN OTTONE AD ALTA CONDUCIBILITÀ: Spillo centrale tornito dal pieno in ottone puro, ideale per garantire la massima stabilità di contatto meccanico e un trasferimento di potenza ottimale e lineare sulle frequenze operative.
• TENUTA MECCANICA ED IMPEDENZA RETTILINEA: La struttura Heavy-Duty garantisce un Return Loss eccezionale anche a potenze nell'ordine dei Kilowatt continui, ideale per stazioni Broadcast, EME o contest ad uso intensivo.
• ISOLAMENTO IN TEFLON (PTFE) VERGINE: Preserva la stabilità termica e dielettrica del connettore prevenendo liquefazioni o disallineamenti del pin anche durante utilizzi continuativi sotto carichi RF gravosi.
Ingegnerizzazione Broadcast per la Massima Potenza RF
Il connettore coassiale ad alte prestazioni HRS 7-16Pro13 di tipo 7/16 DIN Maschio rappresenta lo stato dell'arte per i sistemi di trasmissione in cui la gestione della massima potenza e l'abbattimento del rumore sono requisiti fondamentali. Progettato espressamente per accoppiarsi con cavi da 13 mm come Hyperflex 13 o Ultraflex 13, questo connettore garantisce una robustezza strutturale impossibile da ottenere con i classici connettori di tipo N o PL. La lavorazione del corpo in ottone massiccio con trattamento nichelato pesante e le guarnizioni interne di tenuta stagna lo rendono il componente ideale per linee di discesa di stazioni di radioamatore High-Power, sistemi di amplificazione lineare di livello broadcast e installazioni di antenne esposte ad agenti atmosferici.
DIAMETRO CAVO
Ø 12.7 - 13mm / .500" pollici
CONTATTO CENTRALE
Ottone Naturale
??? CONSIGLI D'USO E MONTAGGIO DI LABORATORIO
- Preparazione del Cavo: Data la generosa dimensione dei cavi da 13 mm, la rimozione della guaina esterna e il taglio del dielettrico devono essere eseguiti con utensili ben affilati per evitare la sbavatura del conduttore centrale in rame o alluminio ramato.
- Gestione della Saldatura / Serraggio: Assicurarsi che il conduttore centrale penetri completamente nella sede del pin in ottone prima di procedere al fissaggio. Utilizzare stazioni saldanti adeguate a erogare un calore costante e rapido, data la notevole dissipazione termica del rame da 13 mm.
- Coppia di Serraggio: I connettori della serie 7/16 DIN richiedono un serraggio saldo a chiave meccanica per esprimere il massimo valore di attenuazione e stabilità meccanica. Evitare di stringere esclusivamente a mano se destinati ad utilizzi definitivi su palo.
- Isolamento Esterno: Nelle installazioni su traliccio o all'aperto, è consigliabile sigillare l'accoppiamento con nastro autoagglomerante premium accoppiato a nastro PVC, impedendo l'ingresso di umidità che a potenze elevate causerebbe archi elettrici o ossidazioni.
Specifiche Tecniche di Laboratorio
| Parametro Elettrico / Meccanico | Valore / Certificazione |
|---|---|
| Modello | HRS 7-16Pro13 (Heavy-Duty Broadcast Line) |
| Tipo Connettore Standard | 7/16 DIN Maschio (7-16 Male) |
| Impedenza Caratteristica | 50 Ohm nominali |
| Range di Frequenza Operativa | Da 0 a 7.5 GHz (Ottimizzato per linearità assoluta in HF / VHF / UHF) |
| Trattamento Dielettrico Interno | PTFE / Teflon vergine ad alta stabilità termica |
| Materiale Conduttore Centrale | Ottone tornito ad alta precisione e conducibilità naturale |
| Struttura Corpo Esterno | Ottone ad alta densità lavorato al tornio CNC con nichelatura protettiva pesante |
| Cavi Coassiali Compatibili | Messer & Grieco Hyperflex 13, Ultraflex 13 ed equivalenti da 12.7 mm / 13 mm (.500") |
