GRAZIOLI MV7
Sieben Amateurfunkbänder, von 40 bis 6 Meter
Planen Sie Platz für die Gesamthöhe von 8,97 m und die vier horizontalen Radials von je ca. 2,7 m ein. Der Mast muss einen Durchmesser von 40–54 mm haben. Die Windlast von 130 km/h gilt nur bei abgespannter Antenne: In sehr windigen Gebieten nichtleitende Abspannseile und den mitgelieferten Abspannring verwenden. Maximale Leistung: 1.500 W SSB auf 40 m und 3 kW auf den anderen Bändern. Der mitgelieferte Ringkern dient zum Bau der Mantelwellensperre; es ist keine fertig montierte Sperre.
Produktbeschreibung

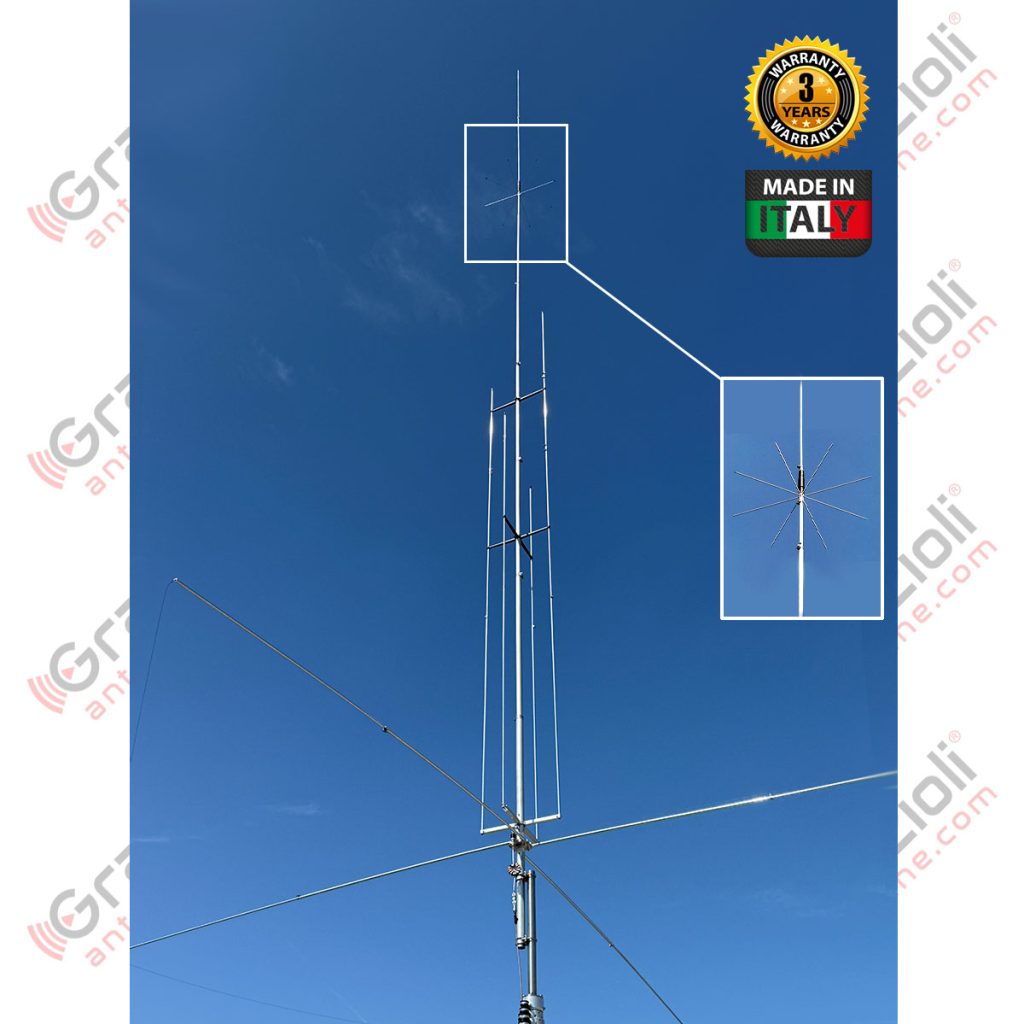

Die Grazioli MV7 ist eine am Fußpunkt gespeiste Mehrband-Vertikalantenne Ground Plane ¼ ? für die Amateurfunkbänder 40, 20, 17, 15, 12, 10 und 6 Meter. Resonante Elemente parallel zum Mittelstrahler ermöglichen Mehrbandbetrieb ohne Impedanztransformatoren. In einer Feststation erlaubt sie den Wechsel von KW bis 50 MHz mit einem einzigen Strahler, vertikal polarisiert und mit Rundstrahlcharakteristik.
Der 40/20-m-Dualband-Mittelstrahler verwendet eine Spule mit Kapazitätshut; der einstellbare obere Teil ermöglicht den Abgleich auf 40 m. Das DBFC-System integriert das Gegengewicht für das unterste Band in die Groundplane und reduziert so den Platzbedarf gegenüber langen, ausgelegten Drahtradials.
Hauptmerkmale
Abdeckung der Bänder 40, 20, 17, 15, 12, 10 und 6 m mittels Mittelstrahler und parallelen resonanten Stubs.
Dual Band Folded Counterpoise: gefaltetes Gegengewicht für 40 m, integriert in die Radials der Groundplane.
Kaltgezogenes Aluminium AW6063-T66, CNC-Bearbeitung und Schrauben aus Edelstahl AISI 304/316.
Original FT240-43 zum Bau einer Mantelwellensperre und zur Dämpfung von Gleichtaktströmen auf KW. Kabel und Stecker nicht enthalten.
Die Meinung des HamRadioShop-Teams
Eine interessante Lösung für alle, die eine Mehrbandstation von 40 bis 6 Metern möchten, ohne für jedes Band eine eigene Vertikalantenne aufzustellen. Berücksichtigen Sie vor der Wahl vor allem den Platz für die Radials, die Stabilität der Halterung und die Abspannung. Achten Sie auf den Abgleich und den Bau der Mantelwellensperre: Sie sind wichtige Teile der Installation.
Aufbau und Gegengewichtssystem

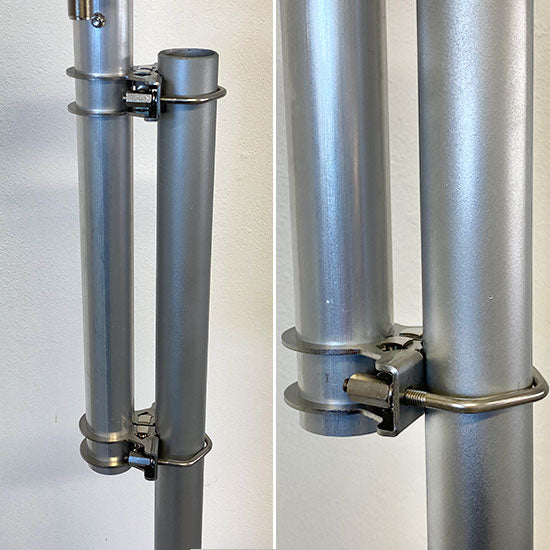

Die Struktur besteht aus Rohren aus der Legierung AW6063-T66. Stubs und Radials sind teleskopierbar; drei Kreuzstücke halten die seitlichen Elemente in Position. Schellen aus Edelstahl AISI 316, Halterungen und Bügelschrauben aus Edelstahl AISI 304 vervollständigen die Montage.

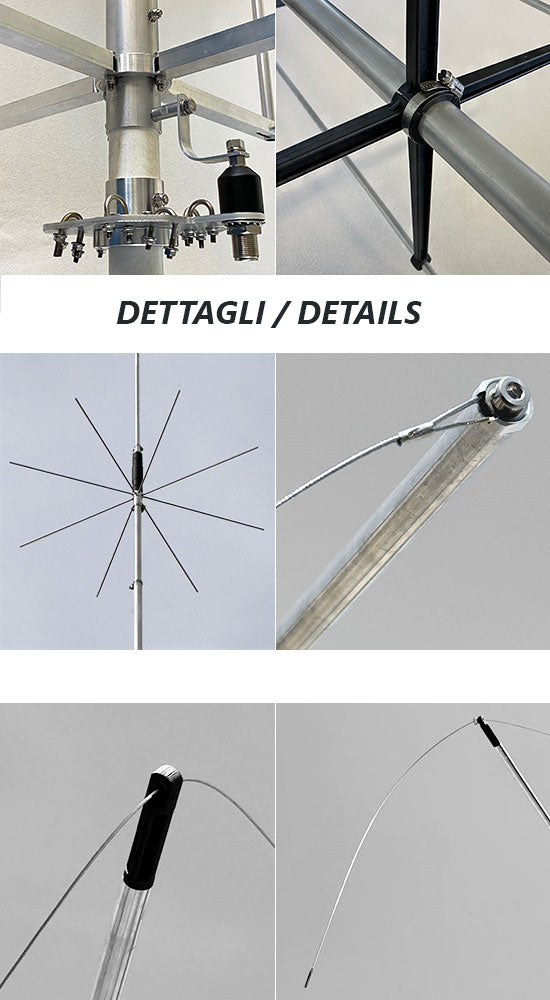

Das DBFC verwendet ein Edelstahlseil AISI 316 mit 1 mm und 19 Litzen, das am Ende eines Radials befestigt und zu den nächsten zurückgeführt wird. Die Gesamtlänge von Radial und Seil bildet das Gegengewicht für 40 m, während auf den höheren Bändern die Groundplane wirksam bleibt.

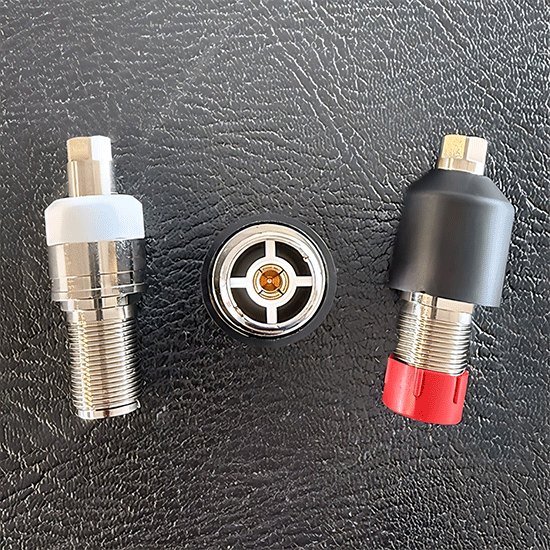

Die von Grazioli entwickelte UHF-Buchse hat einen vernickelten Messingkörper, vergoldeten Kontakt und PTFE-Isolierung, mit Elastomerschutz gegen eindringendes Wasser. Die Befestigungshalterung besteht aus 2,5 mm Edelstahl AISI 304, mit V-Bolt-Bügelschrauben M6 und Säulenmuttern.
Lieferumfang und Mantelwellensperre

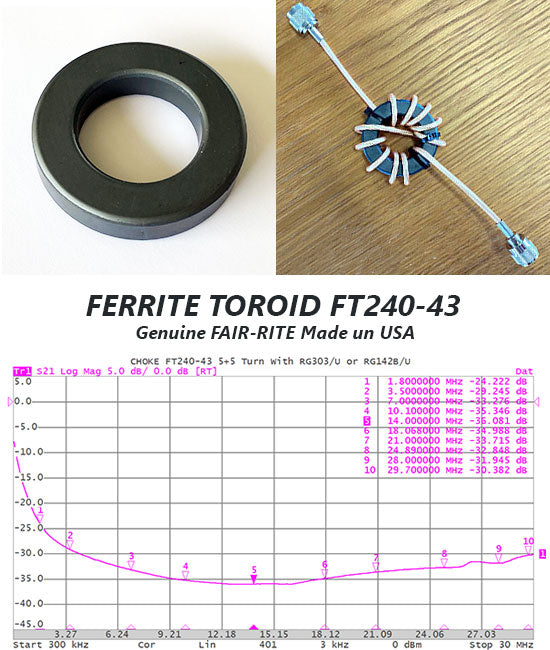

Mitgeliefert werden Montageanleitung, Abspannring und ein FAIR-RITE-Ringkern FT240-43 zum Bau der Mantelwellensperre. Die Seriennummer kennzeichnet die Produktionscharge. Für die Mantelwellensperre benötigen Sie separat Koaxialkabel und Stecker, die für die verwendete Leistung geeignet sind: Befolgen Sie die Anweisungen des Herstellers. Verwenden Sie für die Wicklung auf dem Ringkern kein Koaxialkabel mit geschäumtem Dielektrikum.
Technische Daten
| Marke / Modell | Grazioli MV7 |
| Typ | Ground Plane ¼ ? mit parallelen Stubs |
| Bänder | HF 40, 20, 17, 15, 12, 10 m; VHF 6 m |
| Impedanz | 50 O unsymmetrisch |
| Abstrahlung / Polarisation | Rundstrahlend / linear vertikal |
| Angegebener Gewinn | 0 dBd / 2,15 dBi |
| Bandbreite bei SWR 2:1 | Gesamtes Band auf 40, 20, 17, 15, 12 und 10 m; über 1,5 MHz auf 6 m |
| SWR bei Resonanz | = 1,5:1 typisch |
| Maximale Leistung | 1.500 W SSB auf 40 m; 3 kW auf den anderen Bändern |
| Stromversorgung | Direkt am Fußpunkt, DC-geerdet |
| Anschluss | UHF-Buchse, PTFE-Isolator, vergoldeter Kontakt |
| Gesamthöhe / Strahler | 8,97 m / 8,4 m |
| Radials | 4 horizontale, je ca. 2,7 m, mit DBFC-System |
| Materialien | AW6063-T66, Glasfaser, Messing, PTFE; Schrauben aus Edelstahl AISI 304/316 |
| Montagemast | Durchmesser 40–54 mm |
| Windangriffsfläche | 0,42 m² |
| Windfestigkeit ohne Eis | 130 km/h, nur abgespannt |
| Netto- / Versandgewicht | 8,5 kg / 9,95 kg |
| Verpackung | 14 × 14 × 145 cm |
| Herkunft | Italien |
SWR-Diagramme des Herstellers
Typische Messwerte mit der Antenne 8 Meter über dem Boden; die Installation kann die Ergebnisse beeinflussen.
