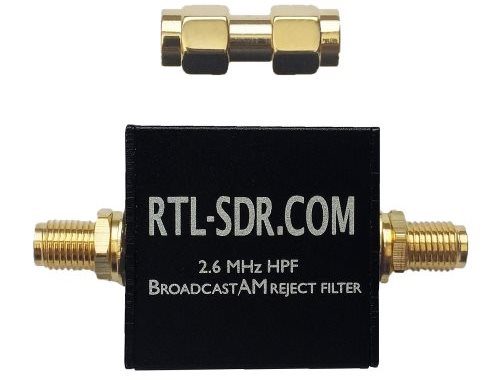

RTL-SDR BLOG BROADCAST AM BLOCK HOCHPASSFILTER (HPF)
Offizieller Vertrieb: HamRadioShop Italien
BEFREIEN SIE DIE KW-BÄNDER: GEBAUT, UM MITTELWELLENSTÖRUNGEN ZU BESEITIGEN!
Sind Sie Kurzwellenfan oder nutzen Sie SDR-Sticks im Direct-Sampling-Modus? **HamRadioShop**, offizieller Distributor der Original-**RTL-SDR Blog**-Produkte, präsentiert den Hochpassfilter **Broadcast AM Block**. Speziell entwickelt, um die Übersteuerung durch sehr starke lokale Mittelwellensender (AM) zu beseitigen, gibt dieser Filter Ihrem Empfänger auf den höheren KW-Frequenzen die volle Empfindlichkeit zurück.
Warum blockiert die Mittelwelle (AM) Ihren SDR-Empfänger?
Das AM-Rundfunkband (Mittelwelle) reicht von etwa 525 kHz bis 1,705 MHz. Wegen der enormen Sendeleistungen und der Nähe lokaler Sender können diese Signale die Antenne Ihres Shacks mit verheerender Energie treffen. Gelangen kommerzielle AM-Signale in einen Breitband-SDR-Empfänger (oder ein herkömmliches Radio), verursachen sie sofort eine **Übersteuerung (Overload) der Verstärkerstufen**.
Die Folge dieser Übersteuerung ist ein stark beeinträchtigter, tauber und verrauschter Empfang auf den übrigen nutzbaren KW-Bändern (etwa den Amateurfunkbändern oder der oberen Kurzwelle). Dieser Filter löst das Problem an der Wurzel: Er wirkt wie eine unüberwindbare Mauer, **dämpft alle Signale unter 1,7 MHz um ganze 60 dB** und beseitigt auch VLF-, LF- und MW-Störungen drastisch.
PRAKTISCHE TIPPS ZU EINSATZ UND INTEGRATION
-- HERVORRAGEND FÜR DIRECT SAMPLING (RTL-SDR V3)

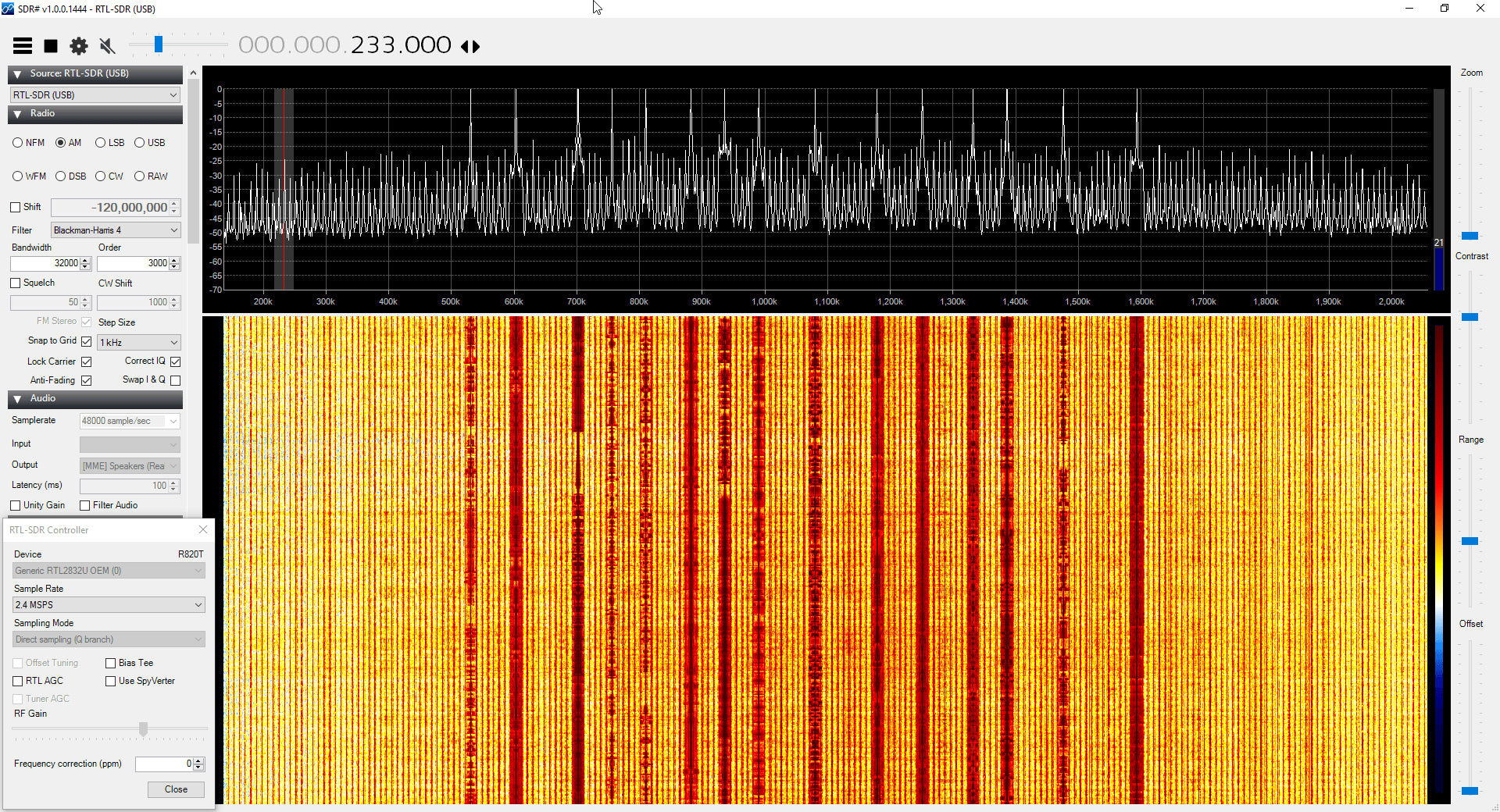

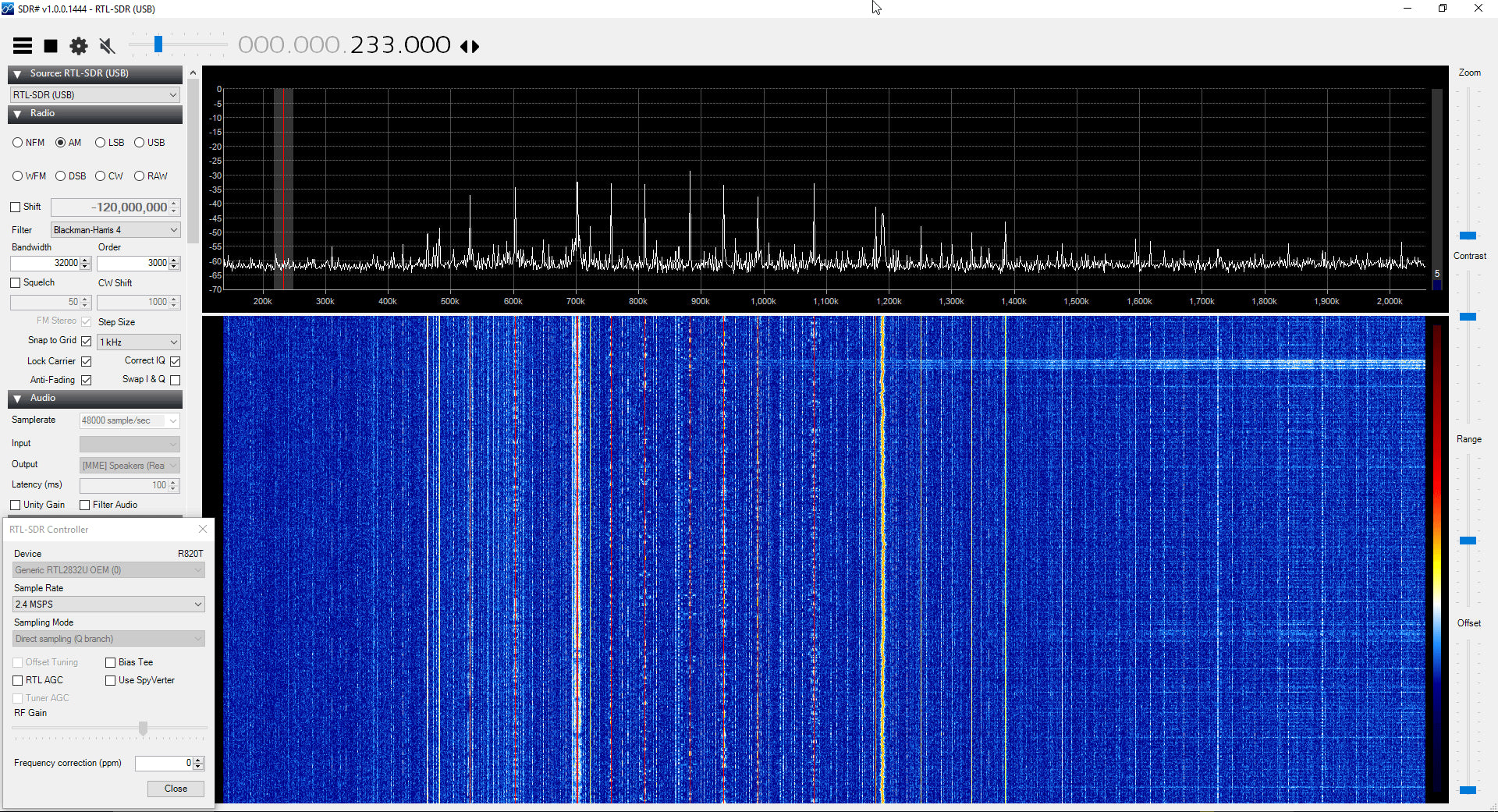

Wenn Sie den *Direct-Sampling*-Modus (Direktabtastung Q-Branch) am RTL-SDR V3 nutzen, ist dieser Filter praktisch Pflicht. Ohne ihn spiegeln sich die starken Mittelwellensender durch Aliasing in das Kurzwellenspektrum. Mit dem Filter ist der Wasserfall sofort sauber.
-- OPTIMIERUNG FÜR UPCONVERTER (SPYVERTER UND ÄHNLICHE)
Hinweis: Ein externer Upconverter kommt mit starken Signalen bereits recht gut zurecht. Dennoch hilft der BCAM-Hochpassfilter vor dem Upconverter, den Eingang weiter zu linearisieren, und verbessert das S/N (Signal-Rausch-Verhältnis) bei extrem schwachen KW-Signalen deutlich.
-- DEN GRENZPUNKT VERSTEHEN (ROLL-OFF)
Da es sich um einen echten Hochpass und nicht um eine einfache Bandsperre handelt, werden VLF-, LF- und MW-Signale vollständig blockiert. Wegen der natürlichen Flanke (Roll-off) liegt der Punkt voller Wirksamkeit und minimaler Dämpfung bei etwa **2,5 - 2,6 MHz und darüber**.
-- GLEICHSTROMSPERRE (NO DC PASS)
Achtung: Dieser Filter lässt keine Gleichspannung durch. Er kann daher nicht in Koaxleitungen verwendet werden, über die Mastverstärker (Bias-Tee) gespeist werden. Nur für den Empfang ausgelegt (RX: nicht senden!).
TECHNISCHE DATEN
| HF-Parameter | Konstruktionsdetails und Nennwerte |
|---|---|
| Filtertyp | Hochpassfilter mit konzentrierten Elementen, Typ LC High Pass Filter. |

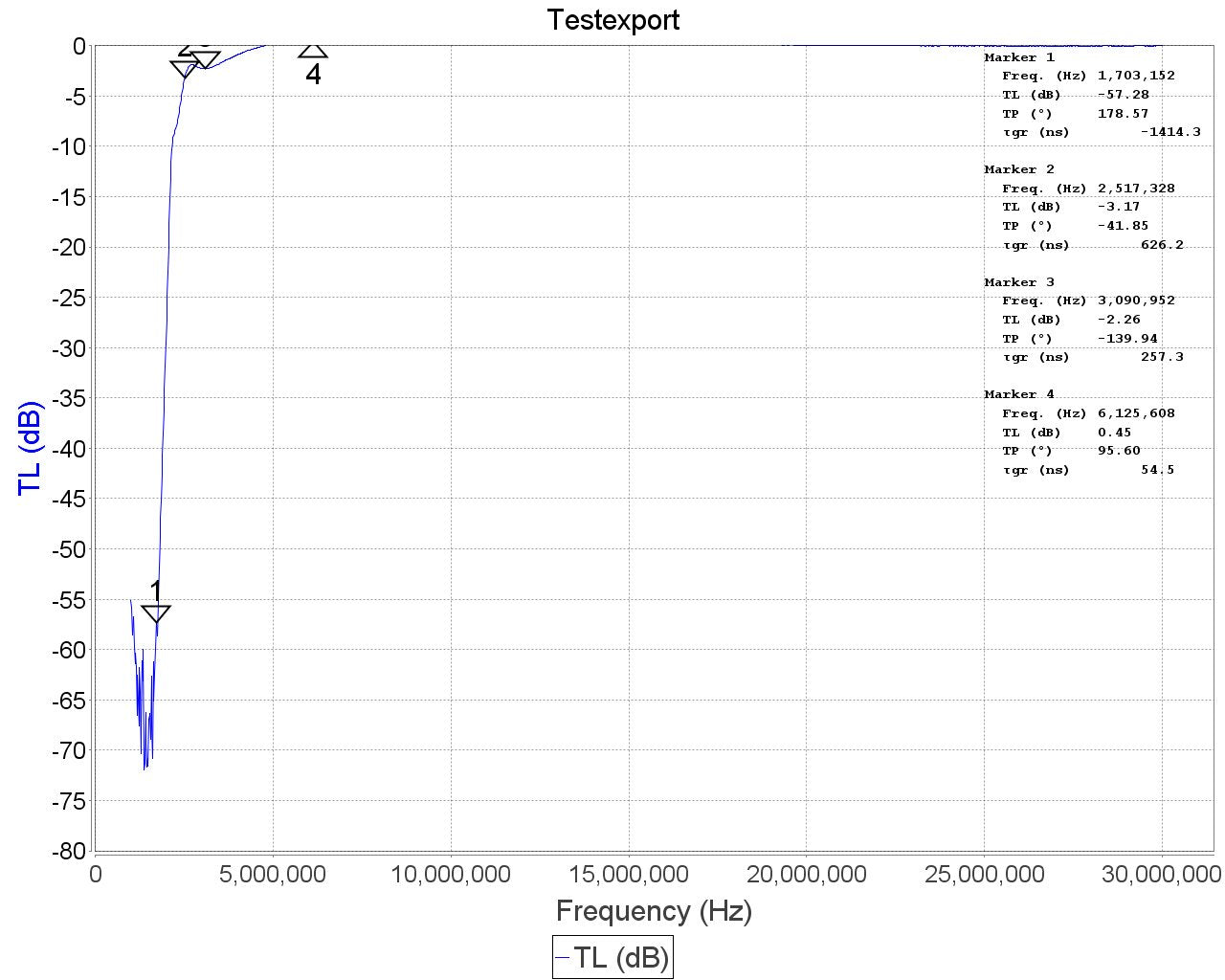

| Grenzfrequenz -3 dB (Cutoff) | Festgelegt zwischen 2,5 MHz und 2,6 MHz (volle Wirksamkeit und Linearität ab dieser Frequenz aufwärts). |
| Dämpfung AM-Band | Tiefe Dämpfung von etwa 60 dB für alle Frequenzen unter 1,7 MHz. |
| Einfügedämpfung (I.L.) | Im nutzbaren Durchlassbereich typischerweise deutlich unter 2 dB. |
| Leistungspegel und DC | Nur für den Empfang (RX)verwendbar. Lässt keinen Gleichstrom durch (No DC Pass). |
EXZELLENZ FÜR IHREN SDR-EMPFÄNGER
Vertrauen Sie bei Empfangszubehör auf HamRadioShop. Wir garantieren technischen Support vor und nach dem Kauf, Originalprodukte von RTL-SDR Blog und schnellen Versand direkt aus unserem italienischen Lager.
