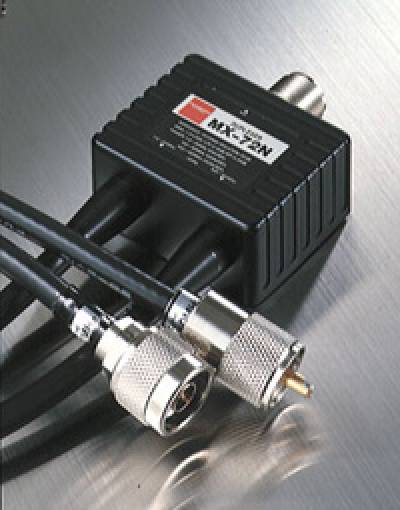

Diamond MX-72N KW / 144 / 430
Bandweiche für KW, 2 m und 70 cm, um eine einzige Speiseleitung mit mehreren Geräten zu nutzen
Der Diamond MX-72N trennt die über ein einziges Kabel ankommenden Bereiche KW (1,6–30 MHz), 144 MHz und 430 MHz auf drei Anschlüsse auf oder führt sie zu einer Mehrbandantenne zusammen.
Hauptmerkmale
Drei Anschlüsse
KW, 2 m und 70 cm.
Geringe Verluste
0,1 dB an allen Anschlüssen.
Isolation 60 dB
Zwischen allen Anschlüssen.
Technische Daten
| LPF-Anschluss | 1,6–30 MHz · 400 W CW / 1 kW PEP |
| BPF-Anschluss | 140–150 MHz · 150 W CW / 400 W PEP |
| HPF-Anschluss | 400–460 MHz · 100 W CW / 250 W PEP |
| Einfügedämpfung | 0,1 dB |
| Isolation | 60 dB |
| Gemeinsamer Anschluss | SO-239 |
| Anschlüsse der Ports | PL-259- und N-Stecker an 5D-Kabeln, ca. 30 cm |
