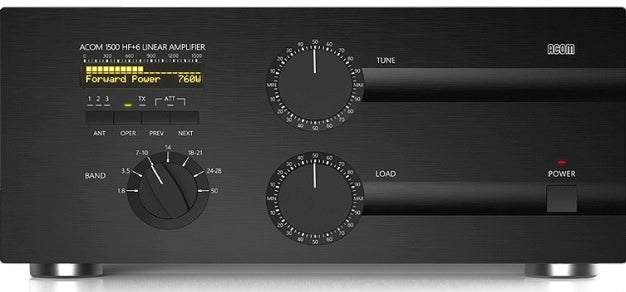

ACOM 1500 1,5 kW HF + 6 m
Linearendstufe mit Tetrode 4CX1000A, 1,8–54 MHz, 1500 W PEP / 1200 W Träger, VFD-Display, 3 Antennenausgänge
Die ACOM 1500 ist eine Röhren-Linearendstufe für alle Amateurfunkbänder von 1,8 bis 54 MHz mit 1500 W PEP oder 1200 W Dauerträger und einer einzelnen Tetrode 4CX1000A.
Produktbeschreibung
Das TRI ermöglicht zusammen mit dem automatisch geregelten Eingangsdämpfungsglied eine schnelle und präzise Anpassung der Antenne an die optimale Lastimpedanz der Röhre, typisch in 5–10 Sekunden. Die automatische Rückkehr in den Betriebsmodus erspart manuelle Eingriffe.
Für ein Antennen-SWR bis etwa 3:1 sind keine externen Tuner nötig. Die Endstufe verkraftet bis zu 300 W reflektierte Leistung, Übersteuerungsspitzen bis 100 ms und Abstimmfehler; bei schwachem Netz liefert sie bei 85 % der Nennspannung mehr als die halbe Leistung, toleriert Spannungseinbrüche bis 10 ms und Überspannungen von 15 %.
Alle Anzeigen erscheinen als Text auf dem hellen Vakuum-Fluoreszenzdisplay (VFD), wobei die Spitzenleistung stets in der oberen Zeile steht. Die Vakuum-Bypass- und Antennenrelais sind selbst bei QSK praktisch geräuschlos. Der Speicher bewahrt die Daten der letzten 7 Schutzauslösungen auf.
Hauptmerkmale
1200 W im Dauerträger.
Antennen-SWR bis 3:1.
Vakuumrelais.
Am Bedienfeld wählbar.
Technische Daten
| Frequenzabdeckung | Amateurfunkbänder 1,8–54 MHz |
| Ausgangsleistung | 1500 W PEP · 1200 W Dauerträger, keine Betriebsartbeschränkung |
| IMD | besser als 35 dB unter Nennausgangsleistung |
| Brumm und Rauschen | besser als 40 dB unter Nennleistung |
| Oberwellen | besser als 50 dB (1,8–21,5 MHz) · 66 dB (24–54 MHz) |
| Impedanz | 50 Ω unsymmetrisch, UHF-Anschlüsse (SO-239) |
| Eingangs-SWR | < 1,3:1 über 1,8–54 MHz, ohne Abstimmung oder Umschaltung |
| SWR im Bypass | < 1,1:1 |
| Ausgangsanpassung | SWR 3:1, höher bei reduzierter Leistung |
| HF-Verstärkung | 13 dB typisch (60–85 W für Nennausgangsleistung) |
| Röhre | Tetrode 4CX1000A, 1000 W Verlustleistung, Klasse AB1 |
| Stromversorgung | 85–132 V und 170–264 V, 50–60 Hz, einphasig, 3500 VA (Anzapfungen 100–240 V, +10 % −15 %) |
| Abmessungen und Gewicht | 422 × 355 × 195 mm, 26,5 kg |
| Betriebsumgebung | 0…+50 °C, Luftfeuchtigkeit bis 95 % bei 35 °C, bis 3000 m ü. NN |
| Konformität | CE (Sicherheit und EMV), FCC |
