Diamond X-30N Dualband 144/430 MHz
Stationsvertikalantenne aus Glasfaser, 1,3 m, N-Anschluss

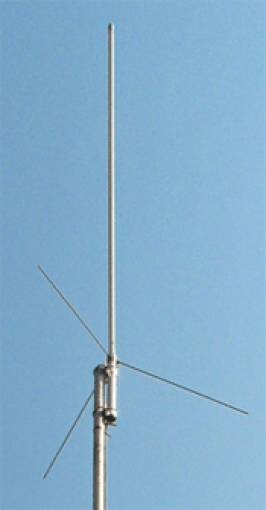

Die Diamond X-30N ist eine kompakte Dualband-Stationsvertikalantenne für 144/430 MHz, nur 1,3 m hoch, mit 3,0 dB Gewinn auf VHF und 5,5 dB auf UHF und 150 W Belastbarkeit.
Produktbeschreibung
Auf VHF arbeitet sie als Halbwellenstrahler, auf UHF als 2 × 5/8 λ, mit Glasfaserhülle (FRP) und Radials von etwa 19 cm. Ideal bei wenig Platz.

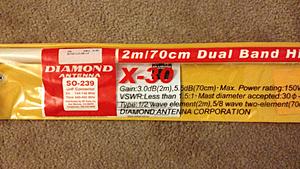

Die Version X-30N hat eine N-Buchse; die X-30 hat einen UHF-Anschluss (SO-239).
Hauptmerkmale
Kompakt
Nur 1,3 m hoch.
Dualband
144 und 430 MHz über ein einziges Kabel.
Robust
Hält Windgeschwindigkeiten bis 60 m/s stand.
Technische Daten
| Bänder | 144 / 430 MHz |
| Gewinn | 3,0 dB (144 MHz) · 5,5 dB (430 MHz) |
| Typ | 1/2 λ (144 MHz) · 2 × 5/8 λ (430 MHz) |
| Max. Leistung | 150 W (gesamt) |
| Impedanz | 50 Ohm |
| SWR | unter 1,5:1 |
| Höhe | 1,3 m |

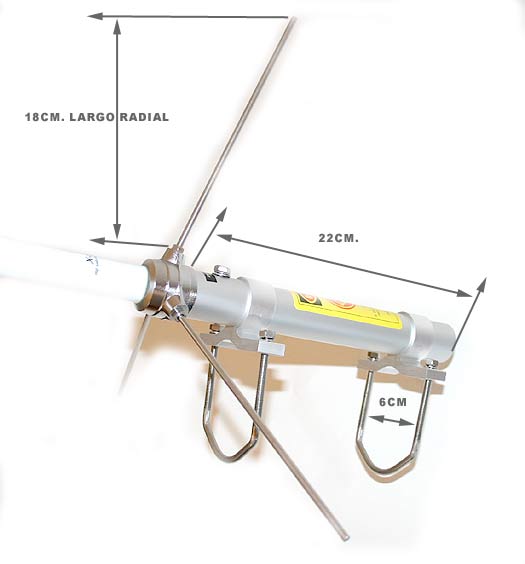

| Radials | ca. 19 cm |
| Gewicht | 0,8 kg |
| Nenn-Windgeschwindigkeit | 60 m/s |
| Mast | 30 bis 62 mm |
| Anschluss | N-Buchse (NJ) |
