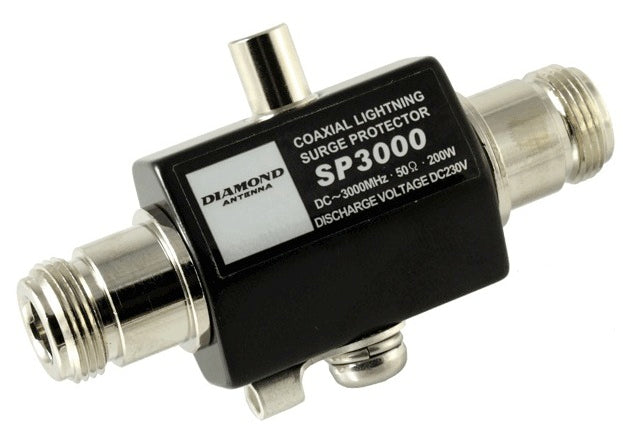

Diamond SP-3000 Koaxial-Ableiter
Koaxial-Überspannungsableiter DC–3.000 MHz, 200 W PEP, Ableitstrom 10 kA, N-Anschlüsse
Der Diamond SP-3000 schützt die Station vor Überspannungen durch Blitzeinschlag, die über das Koaxkabel ankommen. Er arbeitet von DC bis 3.000 MHz mit N-Anschlüssen.
Produktbeschreibung
Er wird in das Koaxkabel eingeschleift, am Antennenfuß oder in der Nähe des Funkgeräts, und muss an eine gute Erdungsanlage angeschlossen werden.
Hauptmerkmale
Bis 3 GHz
Für KW, VHF, UHF und 23 cm.
10 kA
Nenn-Ableitstrom.
N-Anschlüsse
Geringe Verluste auf UHF.
Technische Daten
| Frequenz | DC–3.000 MHz |
| Impedanz | 50 Ohm |
| SWR | < 1,2 |
| Leistung | 200 W PEP |
| DC-Ansprechspannung | 230 V ± 20% |
| Max. Stoß-Ansprechspannung | 650 V |
| Nenn-Ableitstrom (8/20 µs) | 10 kA |
| Lebensdauer (10/1000 µs, 100 A) | 300 Entladungen |
| Isolationswiderstand | > 10.000 MΩ |
| Anschlüsse | N-Buchse |
| Abmessungen | 78 × 41 × 20 mm |
| Gewicht | ca. 110 g |
