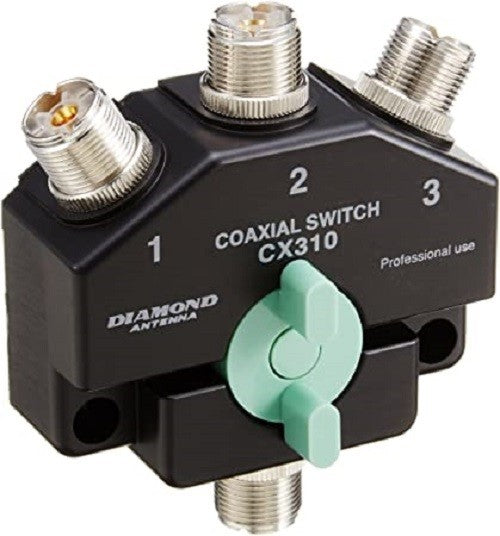

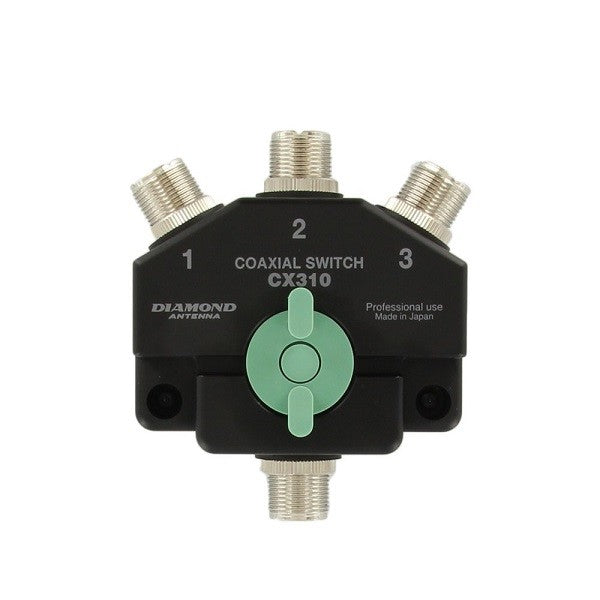

Diamond CX-310A 3-fach-Umschalter
Antennenumschalter mit 3 Stellungen · 50 Ohm · DC–800 MHz · UHF-Buchsen (SO-239)
Der Diamond CX-310A ist ein manueller 3-fach-Koaxumschalter, um mit einer einzigen Leitung zwischen drei Antennen (oder drei Geräten) zu wählen. UHF-Buchsen (SO-239) an allen Anschlüssen.
Produktbeschreibung
Der Drehknopf wählt einen der drei Ausgänge. Aus Sicherheitsgründen nur umschalten, wenn nicht gesendet wird.
Prüfen Sie vor dem Sendebetrieb die zulässige Leistung bei Ihrer Betriebsfrequenz in der Tabelle unten.
Hauptmerkmale
Drei Stellungen
Eine einzige Koaxleitung für drei Antennen oder drei Geräte.
Geringe Verluste
Einfügedämpfung 0,10 dB bis 500 MHz, 0,15 dB darüber.
Hohe Isolation
Isolation zwischen den Anschlüssen über 50 dB.
Technische Daten
| Frequenz | DC – 800 MHz |
| Impedanz | 50 Ohm |
| Maximale Leistung | 1.500 W bis 30 MHz · 1.000 W 30–150 MHz · 500 W 150–800 MHz |
| Einfügedämpfung | 0,10 dB bis 500 MHz, 0,15 dB darüber |
| Isolation | über 50 dB |
| Anschlüsse | UHF-Buchse (SO-239) |
| Abmessungen | 95 × 84 × 38 mm (ca.) |
| Gewicht | ca. 570 g |
