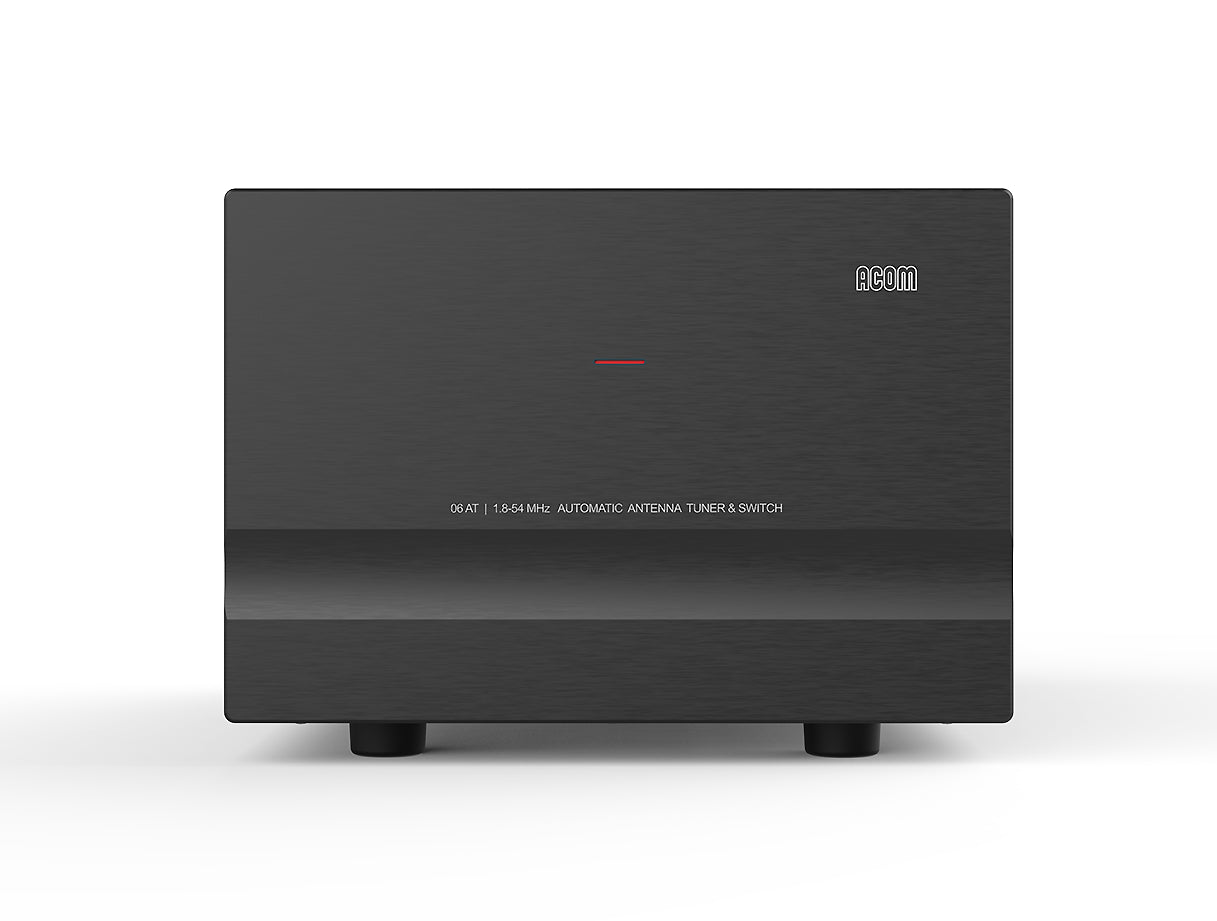

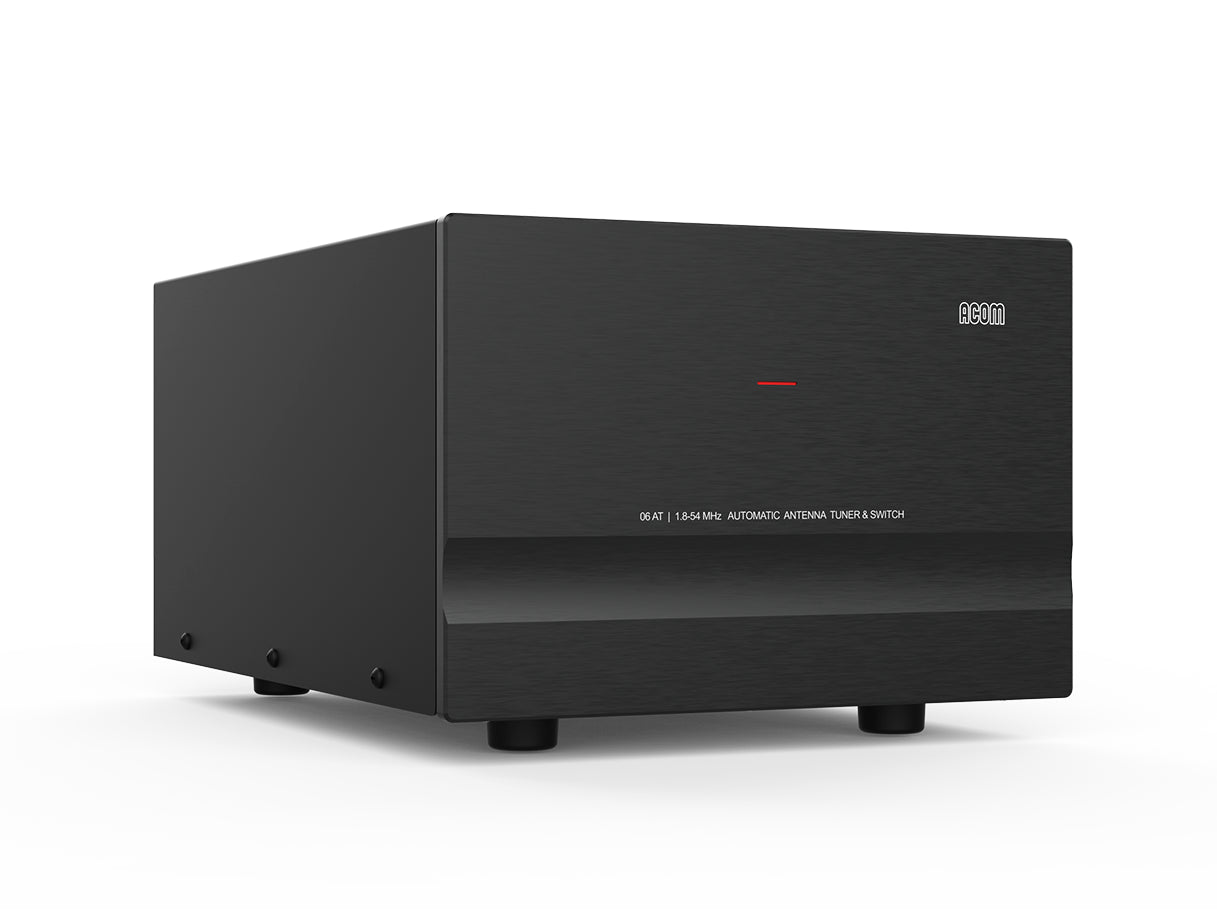

ACOM 06AT Remote-Tuner 4 Antennen
Ferngesteuerter automatischer KW- + 6-m-Tuner mit 4-fach-Antennenumschalter, für ACOM-Halbleiterendstufen
Der ACOM 06AT ist ein ferngesteuerter automatischer Antennentuner für KW und 6 Meter mit integriertem 4-fach-Antennenumschalter. Er bringt das SWR typisch unter 1,3:1 (garantiert unter 1,5:1) und bietet der Endstufe die optimale Last.
Produktbeschreibung
Er ist für den Betrieb mit den ACOM-Halbleiterendstufen ausgelegt: 500S, 600S, 700S, 1200S, 1400S und 2020S. Bei angeschlossenem CAT genügt ein Druck auf TUNE an der Endstufe: Der Rest läuft automatisch.
Für jede Antenne lassen sich schmale, normale oder breite Segmente wählen, passend sowohl für einen schmalbandigen Dipol als auch für eine logarithmisch-periodische Antenne. Die Einstellungen bleiben in einem nichtflüchtigen Speicher erhalten, mit über 1000 Festfrequenzen pro Antenne, und werden beim Band- oder Antennenwechsel sofort abgerufen. Sie können am PC gesichert und wiederhergestellt werden; der Tuner meldet auch das „Alter“ der Einstellungen.
Während der Abstimmung bleibt das SWR unter 2:1, um die Endstufe zu schützen. Die vergoldeten Relais schalten nur ohne HF, ohne Lichtbögen und Oxidation. Das L-Anpassnetzwerk mit Luftspulen und NP0-(C0G)-Keramikkondensatoren wirkt zugleich als Tiefpassfilter für Oberwellen.

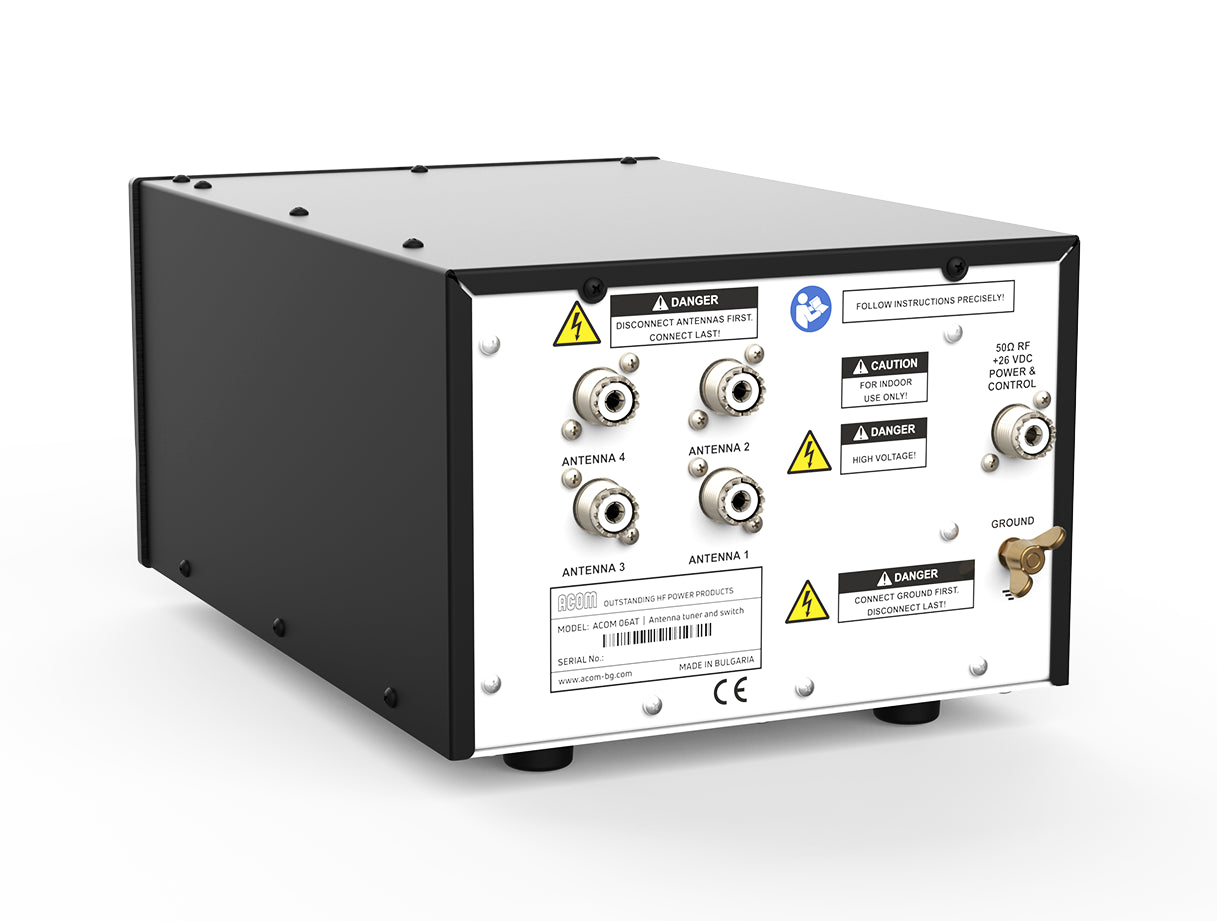

Er lässt sich bis zu 100 Meter von der Station entfernt an einem geschützten Ort installieren. Ein einziges Koaxialkabel zur Endstufe überträgt Versorgung (26 V DC), Steuerung und Status. Er bietet automatische oder manuelle Antennenumschaltung, frei benennbare Antennen, BYPASS-Modus für Breitbandantennen, integrierten Überspannungsableiter und automatische Erdung der Antennen beim Ausschalten.
Hauptmerkmale
Integrierter Umschalter, BYPASS für Breitband.
Vollständig in unter 5 s, aus dem Speicher in unter 0,05 s.
Versorgung und Steuerung über das Koax.
Bis 100 m von der Station.
Kompatibilität
Bei frühen ACOM 600S kann für den Betrieb mit dem 06AT ein Update nötig sein. Für den 2020S empfiehlt ACOM, obwohl kompatibel, den Tuner 20AT.
Technische Daten
| Bänder | KW und 6 m |
| Antennenausgänge | 4 + BYPASS-Modus |
| SWR nach Abstimmung | typisch < 1,3:1, garantiert < 1,5:1 |
| SWR während der Abstimmung | < 2:1 |
| Abstimmzeit | < 5 s (typisch 2–3 s) · aus dem Speicher < 0,05 s bei Nullleistung |
| Speicher | über 1000 Festfrequenzen pro Antenne, nichtflüchtig |
| Anpassnetzwerk | L-Tiefpass, Luftspulen, NP0-(C0G)-Kondensatoren |
| Relais | Vergoldet, Schalten ohne HF |
| Stromversorgung | 26 V DC über Koaxialkabel |
| Maximale Entfernung | 100 m von der Station |
| Schutzfunktionen | Überspannung, Überstrom, Temperatur, Überleistung, Ableiter, Antennenerdung beim Ausschalten |
| Kompatibilität | ACOM 500S, 600S, 700S, 1200S, 1400S, 2020S |
