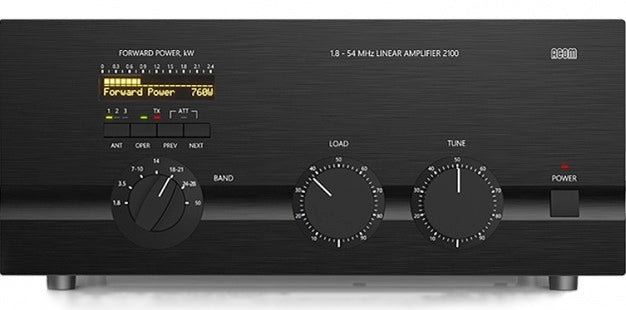

ACOM A2100 1500 W 4CX1000A
KW + 6 m Linearendstufe mit Tetrode 4CX1000A, 1500 W Dauerträger, TRI, OLED-Display, 3 Antennenausgänge
Die ACOM A2100 ist eine Röhren-Linearendstufe für alle Amateurfunkbänder von 1,8 bis 54 MHz, mit 1500 W Dauerträger ohne Betriebsartenbeschränkung, basierend auf einer einzelnen Tetrode 4CX1000A.
Produktbeschreibung
Der TRI ermöglicht zusammen mit dem automatisch geregelten Eingangsdämpfungsglied eine schnelle und präzise Anpassung der Antenne an die optimale Lastimpedanz der Röhre, typischerweise in 5–10 Sekunden. Die automatische Rückkehr in den Betriebszustand erspart unnötige manuelle Eingriffe.
Für ein Antennen-SWR bis etwa 3:1 sind keine externen Tuner nötig: Antennen lassen sich nahezu sofort umschalten und über breitere Bereiche nutzen.
Sie ist ausgelegt für bis zu 400 W reflektierte Leistung, Übersteuerungsspitzen bis 100 ms, HF-„Nachläufer“ nach dem Loslassen der PTT und Abstimmfehler. Sie arbeitet auch an einem schwachen Netz weiter und liefert bei 85 % der Nennspannung mehr als die halbe Leistung, verträgt Spannungseinbrüche bis 10 ms und 15 % Überspannung: nützlich bei Fieldday, DXpedition und Generatorbetrieb.
Das helle OLED-Display zeigt alle Anzeigen als Text, die Spitzenleistung immer in der oberen Zeile. Die Vakuum-Bypass- und Antennenrelais sind auch bei QSK praktisch geräuschlos. Der Speicher hält die Daten der letzten 7 Schutzauslösungen zur Diagnose fest.
Hauptmerkmale
Keine Betriebsartenbeschränkung.
Antennen-SWR bis 3:1.
Verträgt 400 W reflektiert und instabile Netze.
Wählbar an der Frontplatte.
Technische Daten
| Frequenzbereich | Amateurfunkbänder 1,8–54 MHz |
| Ausgangsleistung | 1500 W Dauerträger, keine Betriebsartenbeschränkung |
| IMD | besser als 32 dB unter Nennausgangsleistung |
| Brumm und Rauschen | besser als 40 dB unter Nennleistung |
| Oberwellen | besser als 50 dB (1,8–29,7 MHz) · 66 dB (50–54 MHz) |
| Impedanz | 50 Ω unsymmetrisch, UHF-Buchsen (SO-239) |
| Eingangs-SWR | < 1,3:1 auf 1,8–54 MHz, ohne Abstimmung oder Umschaltung |
| Bypass-SWR | < 1,1:1 |
| Ausgangsanpassung | SWR 3:1, höher bei reduzierter Leistung |
| HF-Verstärkung | 13,5 dB typisch (50–85 W für Nennausgangsleistung) |
| Röhre | Tetrode 4CX1000A, 1000 W Verlustleistung, Klasse AB1 |
| Stromversorgung | 85–132 V und 170–264 V, 50–60 Hz, einphasig, 3500 VA (Anzapfungen 100–240 V, +10% −15%) |
| Abmessungen und Gewicht | 445 × 375 × 205 mm, 29,3 kg |
| Betriebsumgebung | 0…+50 °C, Luftfeuchtigkeit bis 95 % bei 35 °C, bis 3000 m ü. M. |
| Konformität | CE (Sicherheit und EMV), FCC |
