ACOM 2020S zwei LDMOS-Module
Halbleiter-Linearendstufe 1,8–54 MHz mit zwei LDMOS-Leistungsmodulen, 7"-Touchdisplay, Fernsteuerung über Ethernet und WLAN

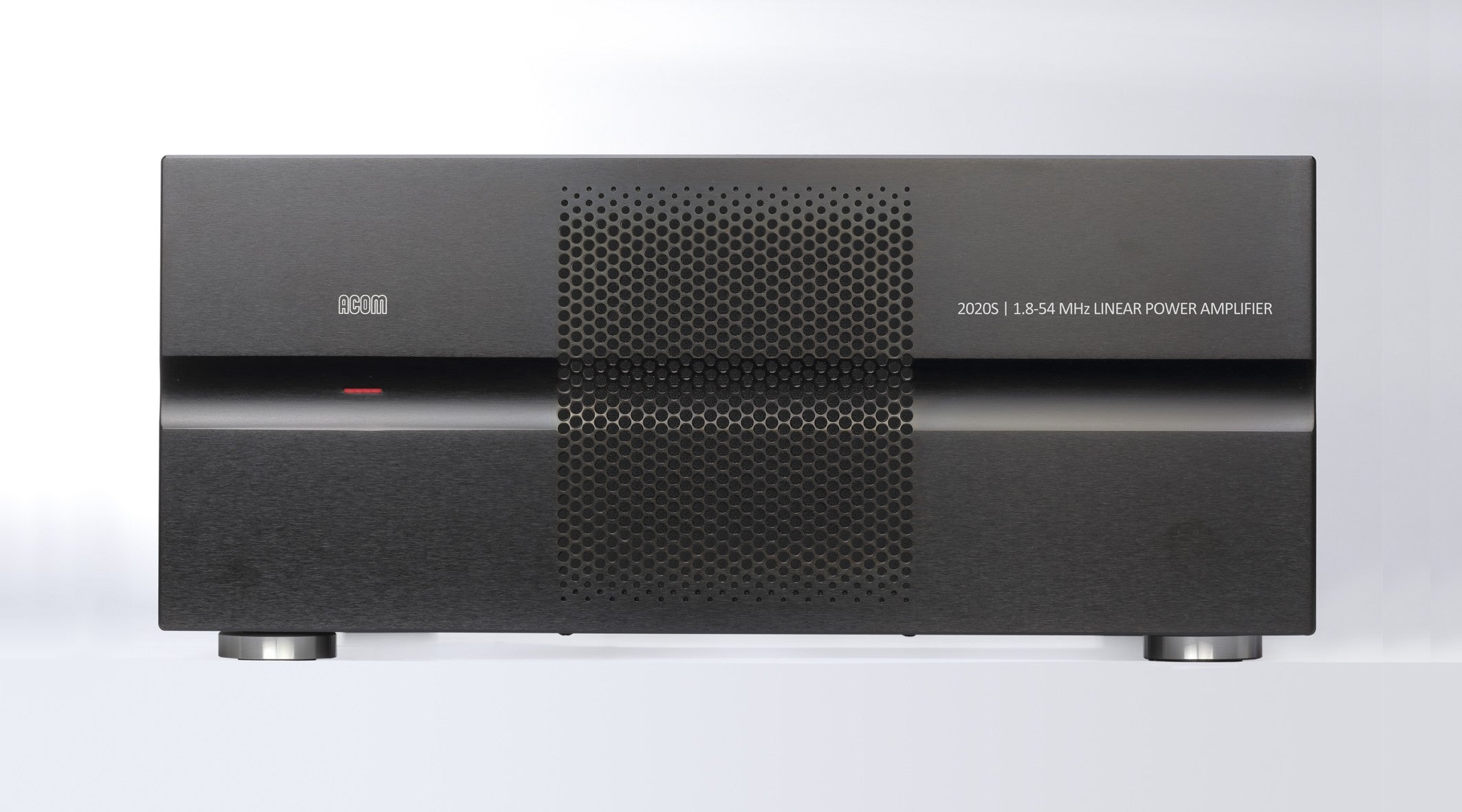

Die ACOM 2020S ist eine Halbleiter-Linearendstufe für die Bänder von 1,8 bis 54 MHz, mit zwei kombinierten LDMOS-Leistungsmodulen und vollautomatischer Bandumschaltung.
Produktbeschreibung
Über CAT angeschlossen folgt sie der Betriebsfrequenz des Transceivers; auch ohne CAT misst der eingebaute Frequenzzähler das Eingangssignal und schaltet das Band automatisch um.

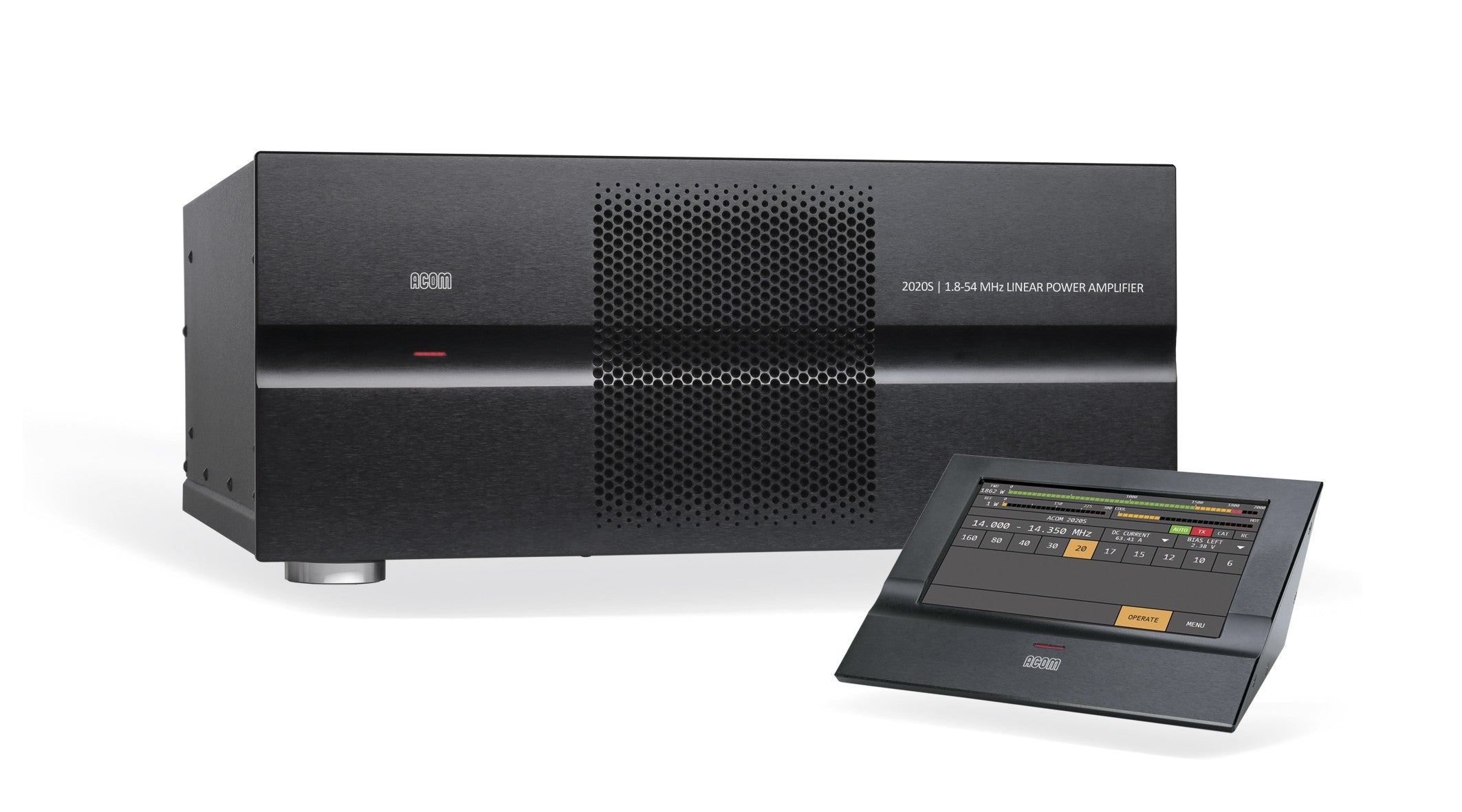

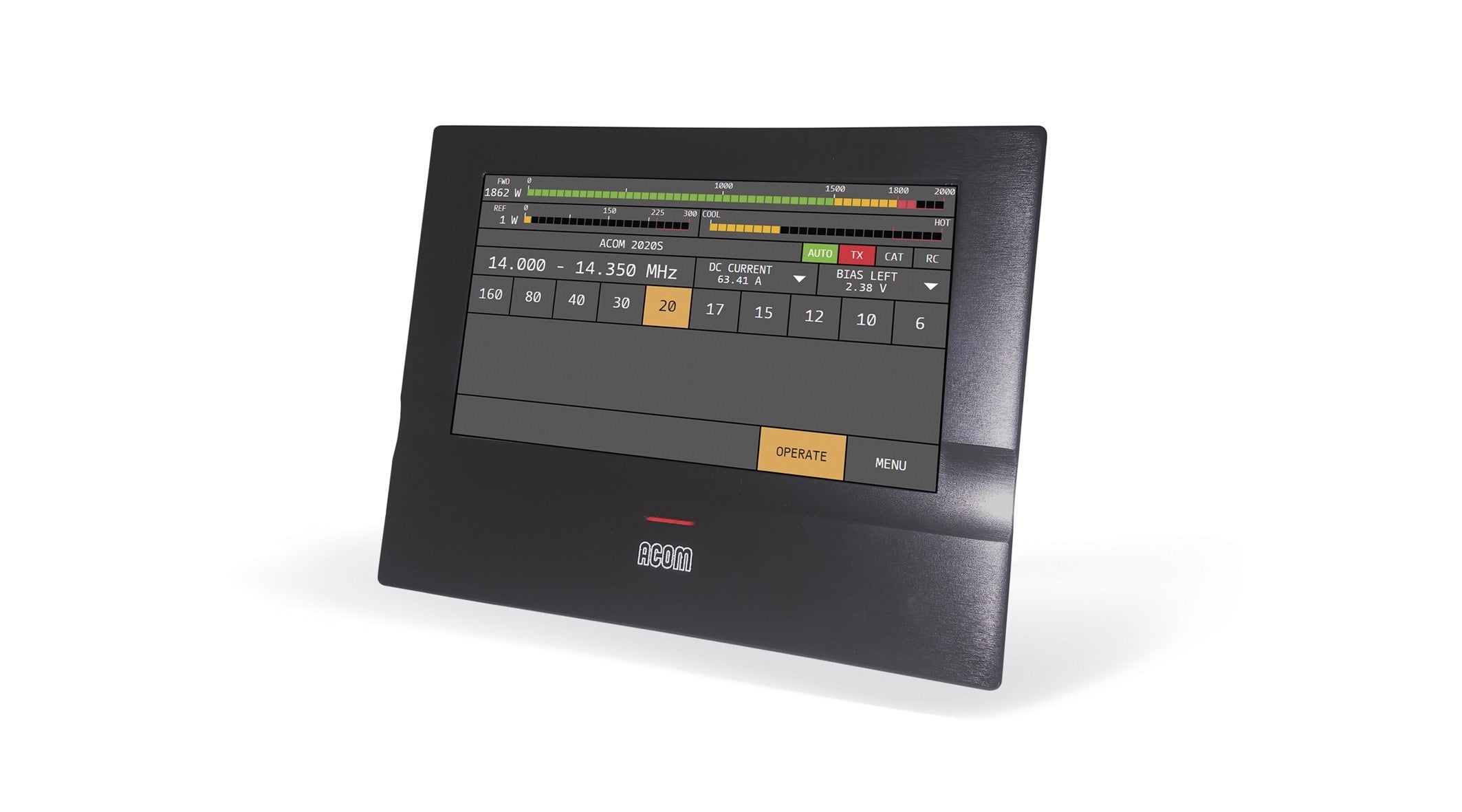

Alle Statusanzeigen erscheinen als Text auf dem 7"-Farb-Touchdisplay der abgesetzten Bedieneinheit (155 × 90 mm, 1024 × 600 Pixel, 24 Bit). Alle Bedienelemente außer Netzschalter und Betriebsanzeige befinden sich auf dem Touchscreen und sind menügeführt.

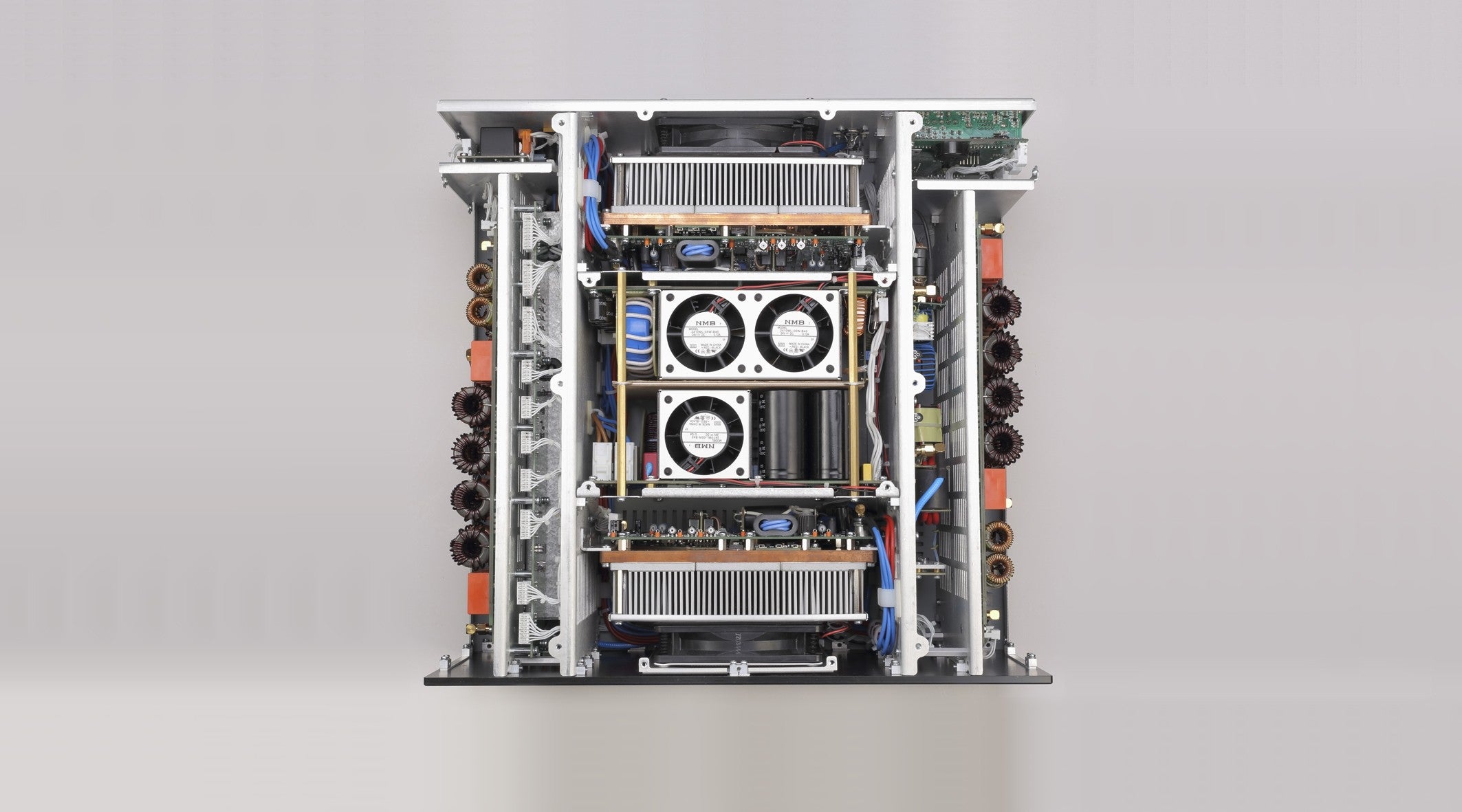

Sie ist mit jedem Transceiver kompatibel: Benötigt werden nur das Signal „Masse bei TX" und die HF-Steuerleistung. Die beiden Endstufen verwenden LDMOS-Transistoren MRFX1K80HR5 oder gleichwertige in Leistungsteilungs- und Kombinationsschaltung. Der Breitbandeingang weist im gesamten Bereich ein SWR unter 1,2 (typisch 1,1) auf, ohne Nachstimmen.
Die Schutzschaltungen arbeiten ständig; der Bediener kann 11 Betriebsparameter überwachen, und der Speicher bewahrt 55 Parameter für jede der letzten 28 Schutzabschaltungen auf. Die Fernsteuerung über das Internet erfolgt über die integrierte Weboberfläche, den RJ45-Ethernet-Port und den WLAN-Adapter.
Das eingebaute Schaltnetzteil mit PFC arbeitet ohne Umschaltung an 200–240 V AC ± 10% (Grenzen 180–264 V), mit sinusförmigem Strom und begrenztem Einschaltstrom: auch für Generatoren und instabile Netze geeignet.
Hauptmerkmale
Technik der Leistungsteilung und -kombination.
Über CAT oder mit internem Frequenzzähler.
1024 × 600 Pixel, menügeführte Bedienung.
Weboberfläche, Ethernet und WLAN.
Technische Daten
| Frequenzbereich | 1,8–54 MHz |
| Endstufen | 2 × LDMOS MRFX1K80HR5 oder gleichwertig |
| Eingangs-SWR | < 1,2 (typisch 1,1), ohne Nachstimmen |
| Display | 7"-Farb-Touchscreen, 1024 × 600 Pixel, 24 Bit |
| Überwachung | 11 Betriebsparameter · Protokoll von 28 Abschaltungen (55 Parameter) |
| Fernsteuerung | Weboberfläche, Ethernet RJ45, WLAN |
| Stromversorgung | 200–240 V AC ± 10% (180–264 V), PFC |
| Konformität | CE (EMV) und FCC |
