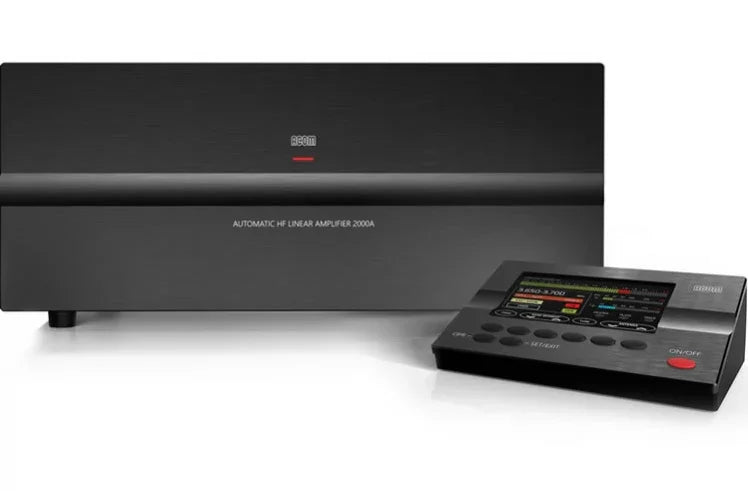

L'ACOM 2000A rappresenta un importante progresso nello stato-of-the-art nella progettazione degli amplificatori HF. Si cambia per sempre il modo in cui i radioamatori utilizzano amplificatori di potenza HF nelle loro stazioni.
Istantaneo, la sintonizzazione automatica rende lento, ingombrante banda cambia un ricordo del passato.
Un nuovo standard di amplificatore caratteristiche e prestazioni: Un'antenna, ad ampio raggio tuner integrata corrisponde carichi con alto VSWR (fino a 3: 1), spesso eliminando il costo e la complessità di un, sintonizzatore esterno antenna ad alta potenza.
permessi di controllo digitale RS-232 completa integrazione in qualsiasi configurazione della stazione di computer-driven. Circuiti di protezione avanzate garantiscono sicurezza amplificatore sotto ogni potenziale combinazione di condizioni operative. Remote funzioni diagnostiche e il design modulare facilità l'isolamento e la riparazione dei guasti.
Tecnologia d'avanguardia Migliora un design classico
Al centro della ACOM 2000A è un disegno amplificatore HF classico, impiegando due Svetlana 4CX800A (GU74B) ad alte prestazioni tetrodi metallo ceramica che operano in una configurazione a griglia-driven. Questo disegno è stato scelto per la sua stabilità intrinseca ed estremamente bassa produzione di emissioni spurie. ACOM accoppiato questa configurazione provato-e-vero con tecnologia di controllo digitale più avanzata di oggi per creare un amplificatore con prestazioni eccezionali, caratteristiche ed affidabilità.
Segnale: eccellente ricetrasmettitore di carico (in genere sotto 1.2: 1 ingresso VSWR), e risultato tensione SG regolamentato di un'uscita distorta estremamente bassa. Misurato tipico IMD sono - 40dB (ordine 3-rd) e - 45dB (ordine 5-esimo). Classica Pi-L rete, bobine tutte con aria (senza ferrite), e il layout progettato con cura del serbatoio di uscita offrono le emissioni tipiche armoniche basse quanto - 55dBc (secondo) e al di sotto - 70dBc (terzo e al di sopra). Così, probabilità di QRM, BCI o TVI è drammaticamente ridotto al minimo.
Regolazione completamente automatica
Le funzioni automatiche tuning in ACOM 2000A rappresentano una vera e propria rivoluzione nella progettazione degli amplificatori HF. Mai pensare ad un ATU per VSWR fino a 3: 1 (2: 1 a 160 m). Corrispondere le impedenze antenna reali al carico tubi ottimale è completamente automatizzato. Tipicamente 1 secondo e nessuna abilità è required.By eliminando completamente le procedure di messa a punto in termini di tempo, l'ACOM 2000A ha dà contestatori un reale vantaggio. Ora è possibile cambiare le bande, senza un attimo di riflessione. È possibile lavorare ogni moltiplicatore individuato utilizzando il software point-and-shoot - indipendentemente dalla banda. E sempre conosce l'amplificatore è correttamente sintonizzato e che operano in modo sicuro. L'amplificatore segue banda e la frequenza del ricetrasmettitore automaticamente in meno di un secondo. Non sono necessari cavi speciali. Solo un puntino sulla CW o "Ah" in SSB sono sufficienti L'ACOM 2000A rompe ogni band amatoriale in segmenti di frequenza. L'utente può memorizzare fino a dieci (10) serie di regolazioni di ottimizzazione per tutti i segmenti di frequenza - che consente impostazioni individuali per antenne multiple su ciascuna banda. VSWR può aumentare considerevolmente quando un'antenna viene azionato dalla sua frequenza di risonanza. A differenza di altri amplificatori sul mercato oggi, la rete di adattamento uscita ACOM 2000 consente all'amplificatore di operare a piena potenza, anche con VSWR alto come 3: 1 (2: 1 a 160m).
Digital Control avanzato: Controllo a microprocessore migliora le prestazioni e rende possibile una vasta gamma di nuove funzioni avanzate.
QSK
Full break-in (QSK) sulla base di un relè a vuoto incorporato. Trasmettere / ricevere sequenza di commutazione è garantito da un microprocessore dedicato.
Unità di controllo remoto: RCU Dimensioni: 167 x 130 x 25 mm (6-2 / 3 "x 5-1 / 8" x 1 ").
Solo il telecomando deve essere posizionato vicino all'operatore. L'unità principale può essere installato fino a 3 metri (10 piedi) di distanza. Caratteristiche RCU includono: lo stato dell'amplificatore visualizzato sul display LCD, il controllo di tutte le funzioni, la misurazione e / o il monitoraggio dei 20 parametri più importanti, l'assistenza tecnica on-board, i suggerimenti di risoluzione dei problemi, record di accensione ore, password fornita.
Facile manutenzione
Il sistema di protezione rende danneggiare l'amplificatore un lavoro difficile. Le informazioni relative ai 12 viaggi di protezione più recenti vengono memorizzati in un INFO BOX per la diagnostica remota attraverso la linea telefonica, PC e Internet.
RS232 e rete: Tutte le funzioni sono accessibili da un PC tramite porta seriale RS232. Rete locale può includere unità / antenna più di un amplificatore working set in un sistema.
Protezione
Tutti i tubi tensioni e correnti, tensioni di alimentazione, surriscaldamento, overdrive, insufficiente flusso d'aria di raffreddamento, archi RF interni ed esterni (nel amplificatore, selettore di antenna, sintonizzatore o le antenne), T / R sequenziamento, commutazione caldo antenna contatto relè, corrispondente antenna qualità, potenza riflessa, dati memorizzati, spunto accensione corrente e interblocco per la sicurezza dell'operatore. Antenna di corrispondenza può essere effettuata in meno di 10 secondi e ad un quarto della potenza nominale, che produce un minor rischio di interferenze con altre stazioni e maggiore sicurezza ai componenti dell'amplificatore.
SPECIFICHE TECNICHE:
- Uscita RF: 1500-2000 portante codificata W o SSB - senza limiti di tempo. modalità carrier costante 1500W RF di uscita - senza limiti di tempo con ventola di raffreddamento ausiliario.
- Copertura in frequenza: Tutte le bande amatoriali 1,8-24,5 MHz. 28 Mhz soltanto con la modifica da dilettanti autorizzati.
- Bandchange / Tuneup: iniziale processo di corrispondenza in uscita in meno di 3 secondi (tipicamente 0,5 secondi). Preset corrispondenza processo / bandchange richiede meno di 0,2 secondi per passare al segmento diverso, stessa banda e meno di 1 secondo per QSY a banda diversa.
- Ottimizzazione ricordi: non volatile per un massimo di 10 antenne per segmento di frequenza.
- Potenza motrice: Tipicamente 50W per l'uscita 1500W.
- Impedenza di ingresso: 50 ohm nominale. VSWR <1.5: 1.
- Tolleranza di potenza: fino a 3: 1 VSWR (2: 1 su 160m) a piena potenza nominale prima del circuito di protezione SWR attiva. Superiore SWR di tollerato in uscita bassa.
- Armoniche: Almeno 50 dB al di sotto di picco in uscita a 1500W.
- Intermodulazione: almeno 35 dB al di sotto di uscita picco a 1500W.
- T / R e keying: Vacuum Relay: QSK capace.
- Tubi e circuito: tetrodi 4CX800A / GU74B (2); griglia resistivo, uscita PI-L con RF feedback negativo. tensione di griglia schermo regolamentato.
- ALC: Negativo andare, griglia derivata, -11v max, pannello posteriore regolabile.
- Misurazione: completo. Unità di controllo remoto consente il monitoraggio flessibile di tutti i parametri di funzionamento amplificatore.
- Protezione: Griglia e la corrente dello schermo limitazione, spunto di potenza (soft-start in dotazione), viaggio in eccessiva potenza riflessa, archi RF, la protezione password di accesso, se necessario, corretta T / R sequenziamento, surriscaldamento di scarico del tubo, di interblocco della copertura e HV piede di
porco.
- Diagnosi dei guasti: Display telecomando e più "INFO Box" di LED per 12 eventi più recenti. Interfaccia PC (RS-232), oltre a funzionalità di interrogazione linea telefonica a distanza.
- Raffreddamento: armadietto pieno aria forzata. Gomma isolato ventilatore.
- Transformer: 3,5 kVA con strip-ferita UNISIL-H? nucleo.
- Requisiti di alimentazione AC: 100/120/200/220/240 VAC nominali. 50-60 Hz. 3500VA monofase a piena potenza.
- Fisica: Unità RF: 17-1 / 4 "W x 7" x 17-3 / 4 "D
- (440W x 180H x 450D mm).
- RCU: 5-1 / 4 "W x 6-3 / 4" D X 1 "H
- (135 X 25H X 170D mm).
- Shipped In due cartoni peso totale (96 lbs / 42.5kg). Collegare trasformatore per facilità di installazione e trasporto.
- No Controlli sulle unità RF ad eccezione di ON / OFF. unità RF può essere posizionato fino a 3 metri (20 m con cavo opzionale) dal telecomando.
