Hochauflösendes 5-Zoll-Farbdisplay (5") (108x65 mm), 800x480 Pixel und 24-Bit-Farben.
Die Endstufe verwendet Feldeffekttransistoren (MOSFET) vom Typ BLF188 von NXP, die für hohe Fehlanpassung (SWR) am Ausgang ausgelegt und für Luft- und Raumfahrt-, Industrie-, Mobil- und Rundfunkanwendungen bestimmt sind.
Kompatibel mit allen auf dem Markt erhältlichen Transceivern - keine speziellen Signale nötig: Es genügen "Masse bei Senden" (PTT) und 50 W HF-Ansteuerleistung.
Breitbandiger Eingangskreis, der dem Transceiver eine perfekte Last mit SWR unter 1,2:1 (typisch 1,1:1) bietet, ohne Nachstimmen im gesamten Frequenzbereich von 1,8 bis 54 MHz

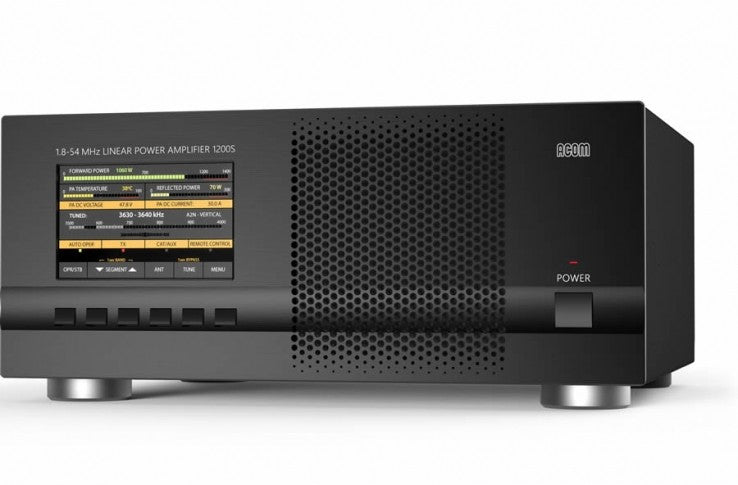

Die Bedienung des ACOM 1200S ist äußerst einfach: Die Bildschirmmenüs sind intuitiv und leicht verständlich, und beim Bandwechsel sind keine besonderen Kenntnisse des Operators erforderlich
Automatische Steuerung - bei Anschluss an einen Transceiver mit CAT-Schnittstelle überwacht die Endstufe ständig die Betriebsfrequenz, folgt ihr und schaltet die Bänder entsprechend um.
Auch ohne CAT-Anschluss misst die Endstufe die Frequenz des Eingangssignals über den eingebauten Frequenzzähler und schaltet die Bänder automatisch um.
Fernsteuerbar über RS232-Schnittstelle.
Es schützt sich im Betrieb selbst dank Schutzschaltungen, die in allen Betriebsarten ständig aktiv sind.
Der Operator kann mehr als 10 Parameter zum Betriebszustand der Endstufe digital überwachen.
Einfache Wartung: Detaillierte Daten (55 Parameter) zu jeder der letzten 28 Schutzabschaltungen bei schweren Fehlern werden im nichtflüchtigen Speicher der Endstufe abgelegt.
Ideal für DXpeditionen und Feldbetrieb: äußerst kompakte und leichte Bauweise, weiter Netzspannungsbereich (93 V ÷ 265 V), begrenzter Einschaltstrom und rein sinusförmige Stromaufnahme, automatische Leistungsfaktorkorrektur (PFC) - alles wichtige Eigenschaften beim Betrieb an instabilen Netzen, Generatoren usw., erreicht dank des integrierten Schaltnetzteils (SMPS).
Perfekte elektromagnetische Verträglichkeit (EMV) sowohl mit hochempfindlichen als auch mit leistungsstarken Geräten der Funkstation (Empfänger, Computer, weitere Endstufen), die dank PFC und zusätzlicher integrierter HF-Filter die EMV-Standardanforderungen übertrifft.
SPEZIFIKATIONEN:
a) Nennausgangsleistung: 1000 W +/- 0,5 dB, PEP oder Dauerträger (typisch 1200 W).
b) Intermodulationsverzerrungen (IMD3): besser als 30 dB unter der nominalen PEP-Ausgangsleistung.
c) Unterdrückung von Oberwellen und Nebenaussendungen: besser als 60 dB (typisch 65 dB
d) Ein- und Ausgangsimpedanz: Nennwert 50 Ohm unsymmetrisch, Anschlüsse Typ UHF (SO239);
• Eingangskreis: breitbandig, SWR unter 1,2:1 (typisch 1,1:1); durchgehender Bereich 1,8 - 54 MHz ohne Nachstimmen oder Umschalten;
• SWR im HF-Bypass-Pfad - unter 1,1:1, 1,8-54 MHz;
• zulässiges SWR an der Ausgangslast (Antenne): bis 3:1 mit proportionaler Leistungsreduzierung und bis 1,5:1 bei voller Ausgangsleistung;
e) HF-Leistungsverstärkung: 13 dB +/- 1 dB;
f) Netzspannung: 93V?265V ohne Umschaltung;
g) Leistungsaufnahme bei maximaler Ausgangsleistung: 2000 VA oder weniger bei einem Leistungsfaktor von 0,95 oder höher;
h) Stromaufnahme im Energiesparmodus (Standby): unter 1VA;
i) entspricht den EU-Sicherheits- und EMV-Normen sowie den Vorschriften der US-amerikanischen Federal Communications Commission (FCC);
j) Umgebungsbedingungen im Betrieb:
• Temperaturbereich: -10 C bis +40 C (14 F bis 104 F);
• relative Luftfeuchtigkeit: bis 95% bei 35 C (95 F);
k) Abmessungen (ohne vorstehende Teile) und Gewicht im Betrieb: (T x B x H) 418 x 372 x 162 mm (16,46 x 14,65 x 6,38 in); 14,5 kg (31,97 lb).
