ACOM 1010 700 W PEP 160–10 m

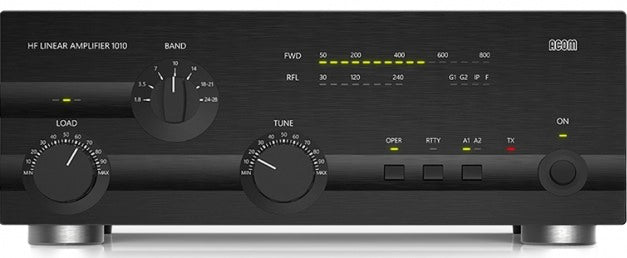

KW-Linearendstufe mit Tetrode 4CX800A (GU74B), 1,8–29,7 MHz, 700 W PEP / 500 W Träger, zwei Antennenausgänge
Die ACOM 1010 ist eine Röhren-Linearendstufe für alle Amateurfunkbänder von 1,8 bis 29,7 MHz, mit 700 W PEP oder 500 W Dauerträger und einer einzelnen Svetlana-Tetrode 4CX800A (GU74B).
Produktbeschreibung
Der TRI (True Resistance Indicator), eine ACOM-Innovation, zeigt den Lastwert des Anodenkreises an und ermöglicht eine schnelle, präzise Abstimmung, meist in weniger als 10 Sekunden, bei einem Viertel der Nennleistung. Nach dem Ansprechen einer Schutzschaltung kehrt die Endstufe selbständig in OPERATE zurück.
Ein externer Tuner ist nicht nötig, solange die Antenne ein SWR bis 3:1 aufweist. Die Endstufe verträgt bis zu 240 W reflektierte Leistung, Übersteuerung bis 100 ms und Abstimmfehler; sie liefert bei 75 % der Netzspannung mehr als die halbe Leistung und verträgt Spannungseinbrüche bis 10 ms und 15 % Überspannung, ist also für Generatorbetrieb bei Fieldday und DXpedition geeignet.
Zwei LED-Balken zeigen die vor- und rücklaufende Spitzenleistung; weitere LEDs melden Störungen an Gitter 1, Gitter 2 und Anode. Zwei Antennenausgänge werden an der Frontplatte gewählt. Für volle Leistung genügen ein Signal „Masse bei TX“ und etwa 60 W Ansteuerung.
Die Schaltung zur Optimierung der Gittervorspannung verringert die Verlustleistung der Röhre und verlängert ihre Lebensdauer. Das Hochspannungsnetzteil vermeidet den Einschaltstoß und ist für 8 Netzspannungen zwischen 100 und 240 V konfigurierbar.
Hauptmerkmale
500 W Dauerträger.
Abstimmung in weniger als 10 Sekunden.
Antennen-SWR bis 3:1.
Wählbar an der Frontplatte.
Technische Daten
| Frequenzbereich | Amateurfunkbänder 1,8–29,7 MHz |
| Ausgangsleistung | 700 W PEP · 500 W Dauerträger |
| IMD | besser als −35 dB bezogen auf Nennausgangsleistung |
| Brumm und Rauschen | besser als −40 dB |
| Oberwellen | besser als 50 dB |
| Impedanz | 50 Ω unsymmetrisch, UHF-Buchsen (SO-239) |
| Eingangs-SWR | < 1,3:1 auf 1,8–30 MHz, ohne Abstimmung oder Umschaltung |
| Bypass | SWR < 1,1:1, maximal 200 W |
| Ausgangsanpassung | SWR bis 3:1 oder mehr |
| HF-Verstärkung | 11 dB typisch (50–70 W für Nennleistung) |
| Röhre | Tetrode 4CX800A (GU74B), 600 W Verlustleistung, Druckluftkühlung |
| Stromversorgung | 85–132 / 170–264 V AC (Anzapfungen 100–240 V, +10% −15%), 50–60 Hz, einphasig, 1200 VA |
| Abmessungen und Gewicht | 406 × 315 × 150 mm, 16 kg |
| Betriebsumgebung | 0…+50 °C, Luftfeuchtigkeit bis 95 % bei 35 °C, bis 3000 m ü. M. |
| Konformität | CE (Sicherheit und EMV), FCC |
