RigExpert Zero II VNA 1 GHz
Piccolo analizzatore di rete vettoriale da 100 kHz a 1 GHz per applicazioni integrate

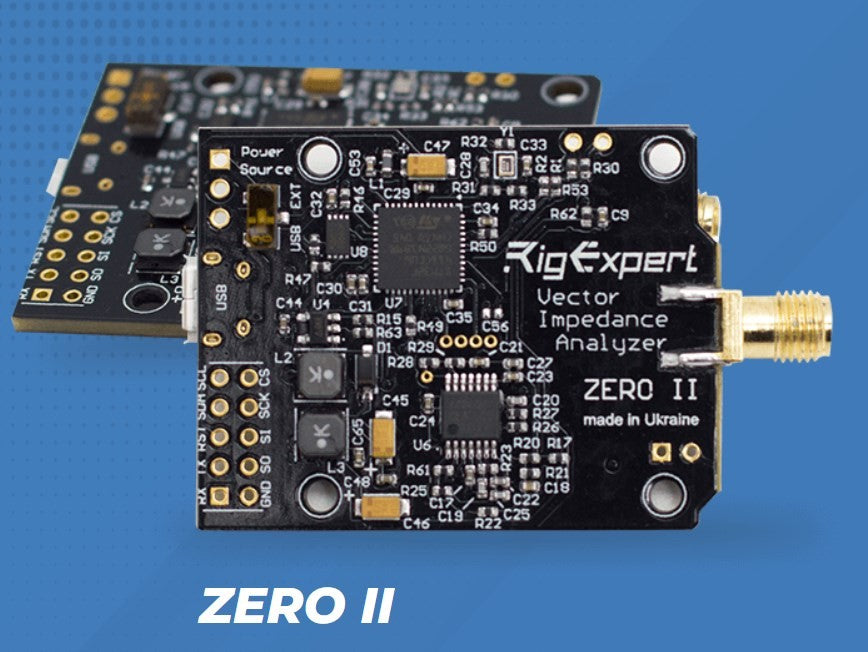

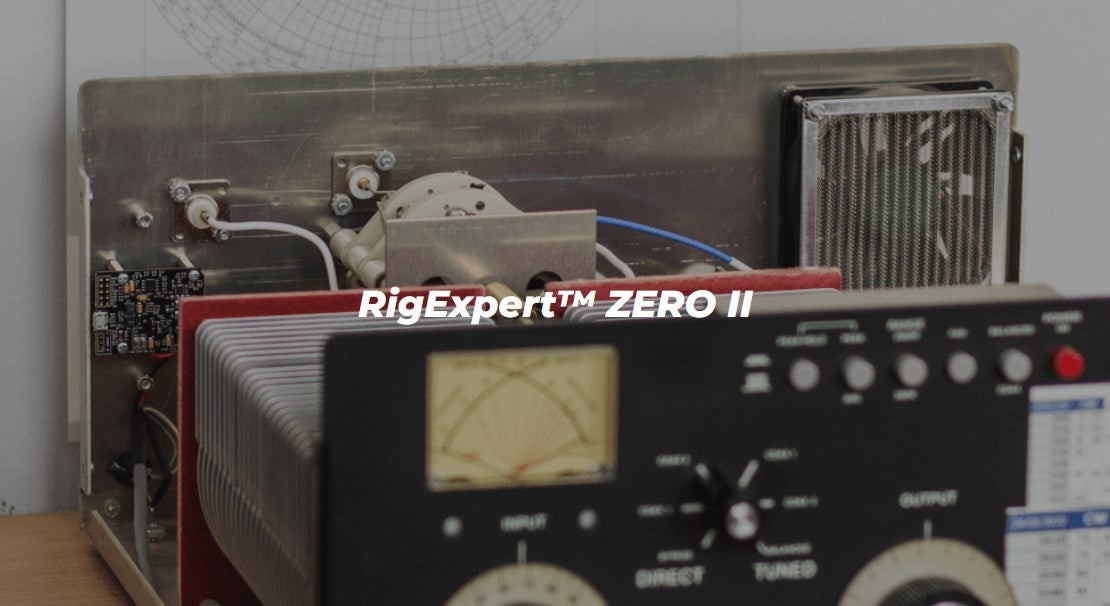

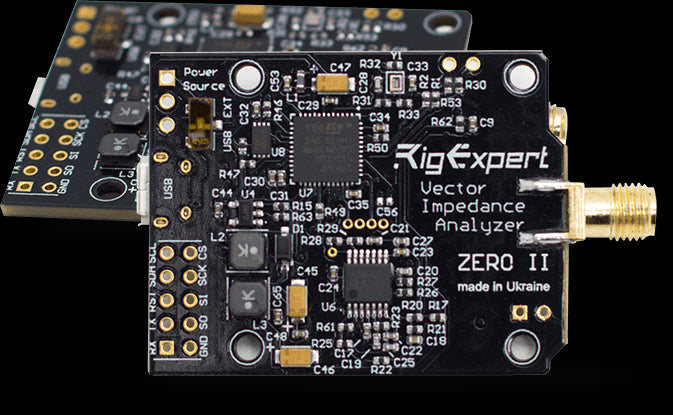

Il RigExpert Zero II è un analizzatore di rete vettoriale grande quanto una scheda (30 × 40 mm) che misura da 100 kHz a 1 GHz e restituisce all'istante R, X, ROS e return loss. È pensato per essere integrato in altri progetti.
Descrizione del prodotto
È calibrato in fabbrica e ha interfacce USB, UART, I2C e SPI. Si alimenta via USB oppure da 3 a 48 V tramite la porta di alimentazione.
Caratteristiche principali
Fino a 1 GHz
Da 100 kHz a 1000 MHz.
Minuscolo
30 × 40 × 4 mm, 30 g.
Molte interfacce
USB, UART, I2C, SPI.
Specifiche tecniche
| Frequenza | 100 kHz–1000 MHz |
| Tempo di impostazione | 20 ms |
| Valori restituiti | R, X (con segno), ROS, return loss |
| Connettore | SMA |
| Potenza d'uscita | −10 dBm |
| Alimentazione | USB oppure 3–48 V |
| Interfacce | USB, I2C, SPI, UART |
| Dimensioni | 30 × 40 × 4 mm |
| Peso | 30 g |
| Temperatura | 0–40 °C |

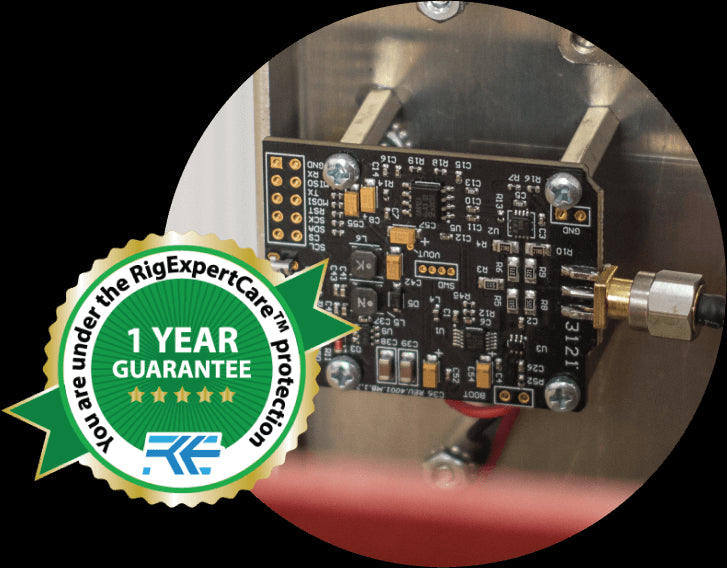

| Garanzia | 1 anno |
