IFBP-1IF Buffer per Panadapter con RF Notch 88-108MHz, Universale
Da un’intuizione di alcuni radioamatori statunitensi, nasce il presente circuito. Molti hanno replicato in modi differenti il circuito che vi presentiamo, magari gli stessi ingegneri di Clifton Laboratories, hanno a loro volta adattato e rielaborato il progetto che hanno poi pubblicato negli anni passati.
Da anni appunto non sono più reperibili i loro buffer IF per collegare una SDR DONLGE generica, ma anche di marca, alle nostre amate radio che pur avendo qualche decennio sulle spalle, ci continuano a trasmettere e mozioni e per questo vorrebbero poterle ringiovanire in qualche modo.
Molti progetti sono nati per lo scopo ma questo che vi presentiamo è nel suo genere, probabilmente unico.
Oltre alle ben note caratteristiche elettriche del DEVICE usato, ANALOG DEVICE AD8007, si è pensato di implementare e adattare opportunamente un filtro notch per eliminare la banda della FM commerciale che come molti sapranno, è il tallone di Achille dei ricevitori SDR di fascia media, forse anche fascia alta.

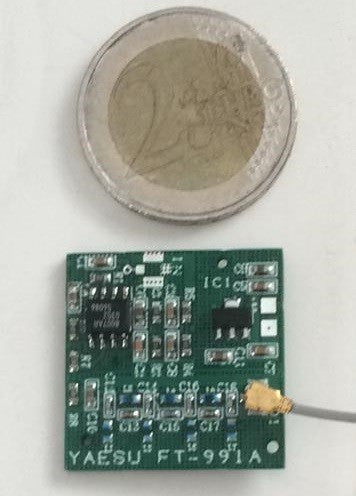

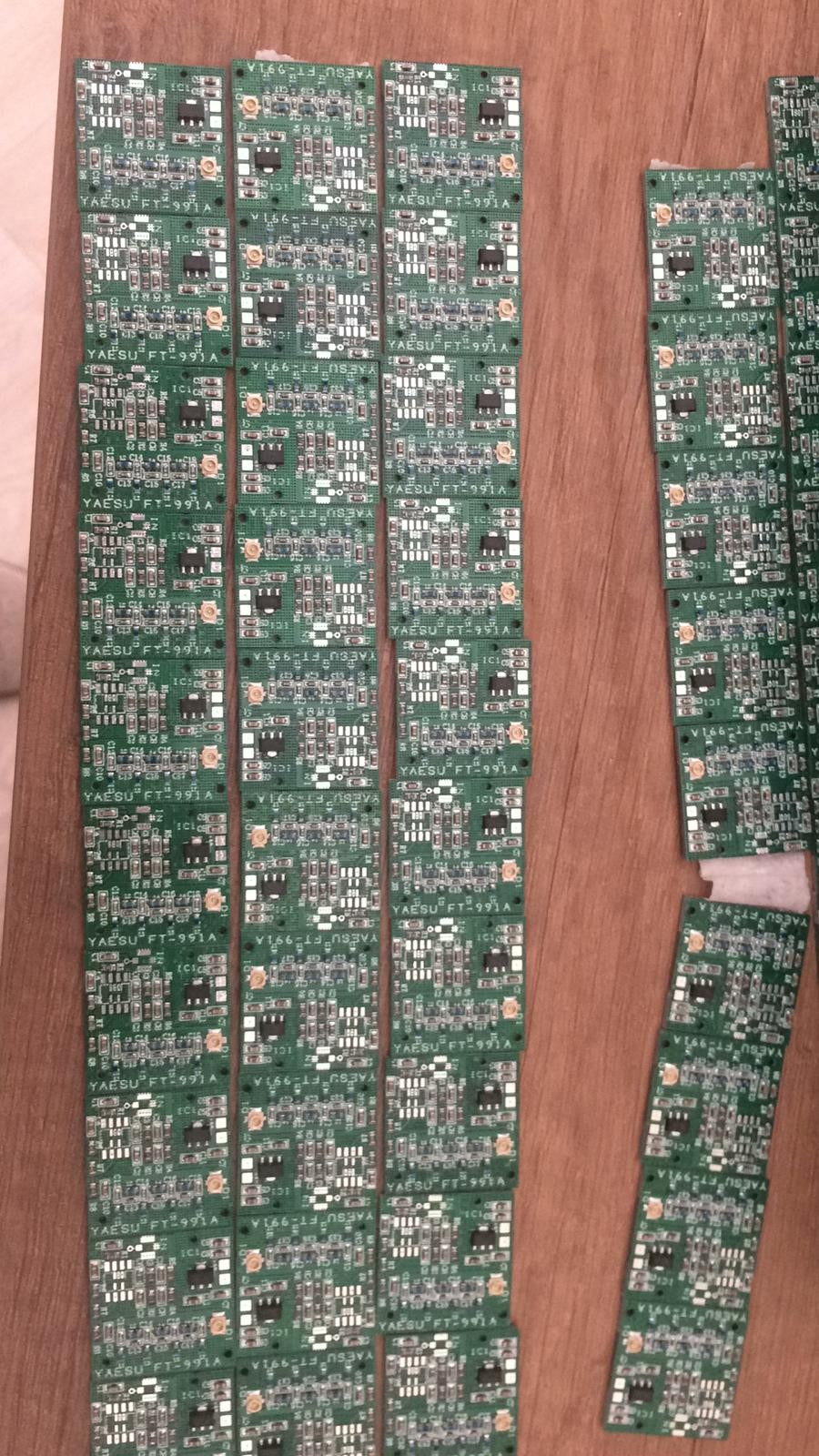

Ecco che, in soli 3,5cm x 3,5cm si è realizzato il BUFFER RF NOTCH per tutte le radio.
- Impedenza caratteristica di ingresso > 20kOHM;
- Impedenza di uscita stabilizzata a 50OHM;
- Guadagno personalizzato in base al tipo di radio in cui installato (chiedere al momento dell’ordine)

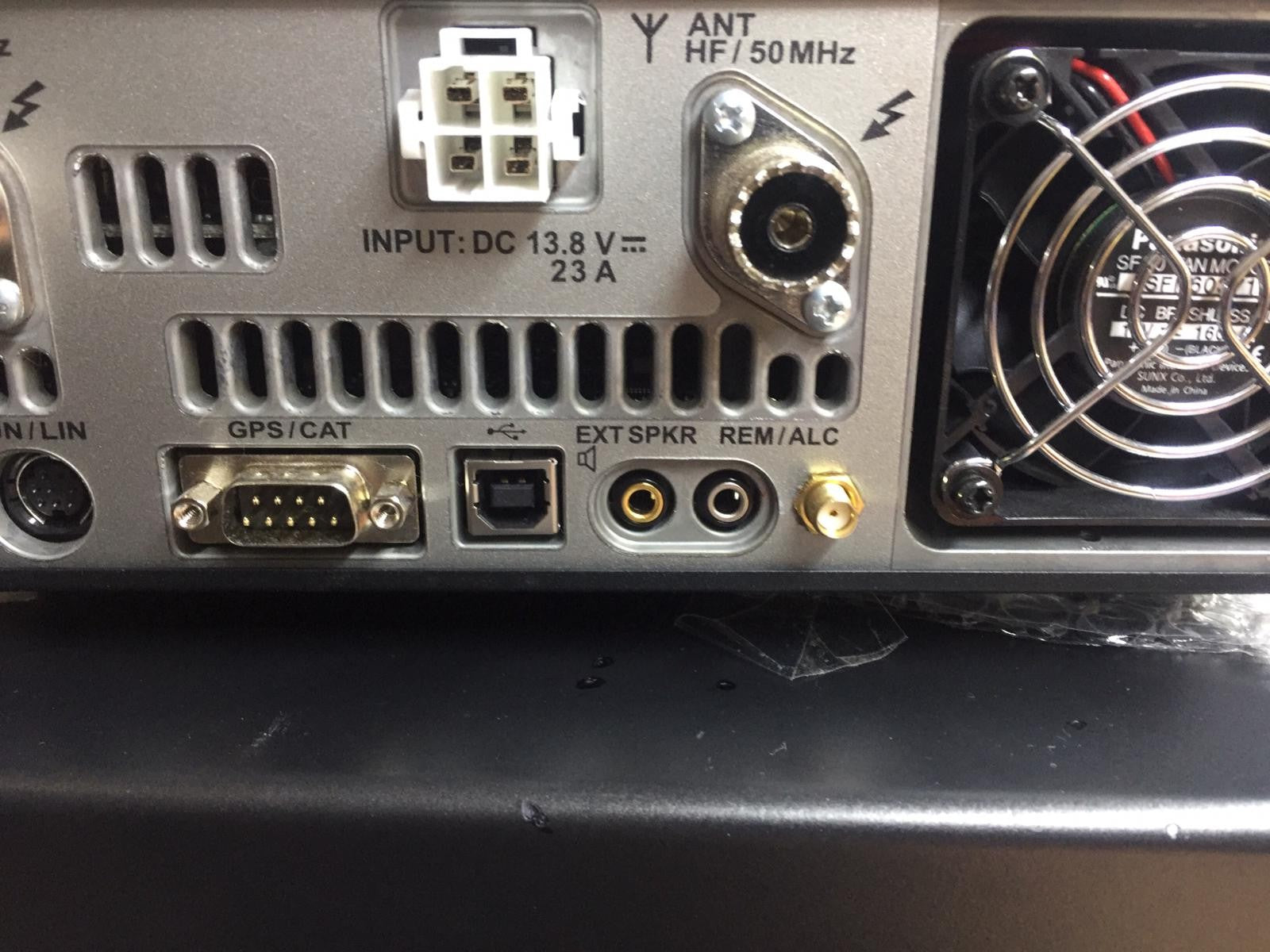

- Dotato do connettore IPX a cui fa capo un connettore SMA per una agevole connessione della vostra chiavetta sdr.
Caratteristiche minime garantite:
- Revers isolation >100dB a 30MHz;
- Gain > 6dB
- IP3 > +35dB
- Stop Band FM > 60dB
- Alimentazione 8-14v (R)
Grafico taglio filtro notch 88-108 MHz

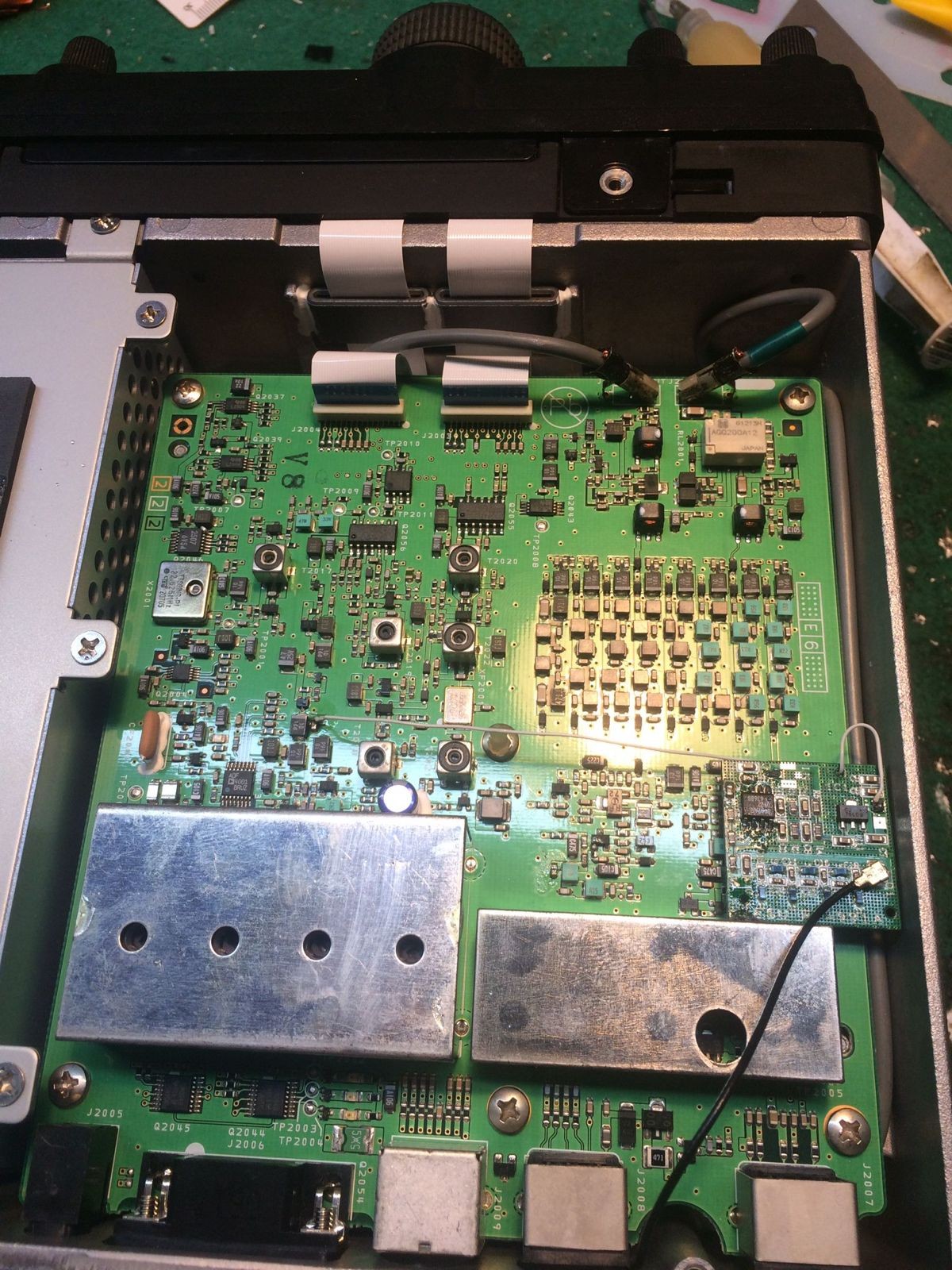

Alcune foto di installazione dei nostri clienti montaggio sdr entro kenwood ts-480 e kenwood ts-990con Colibrì nano
Montaggio YAESU FT-450
