Display a colori ad alta risoluzione da 5 pollici (5 ") (108x65mm), 800x480 pixel e colori a 24 bit.
La fase finale utilizza transistor a effetto di campo (MOSFET) di tipo BLF188 di NXP, progettati per resistere ad un'elevata discrepanza (SWR) in uscita e destinati al funzionamento in applicazioni aerospaziali, industriali, mobili e radiodiffusione.
Compatibile con tutti i modelli di ricetrasmettitori disponibili sul mercato - non necessita di segnali speciali: è sufficiente “terra su trasmissione” (PTT) e 50 W di potenza dell'azionamento RF.
Circuito di ingresso a banda larga che fornisce un carico ricetrasmettitore perfetto con SWR inferiore a 1,2: 1 (in genere 1,1: 1), senza risintonizzazione su tutta la gamma di frequenza da 1,8 a 54 MHz

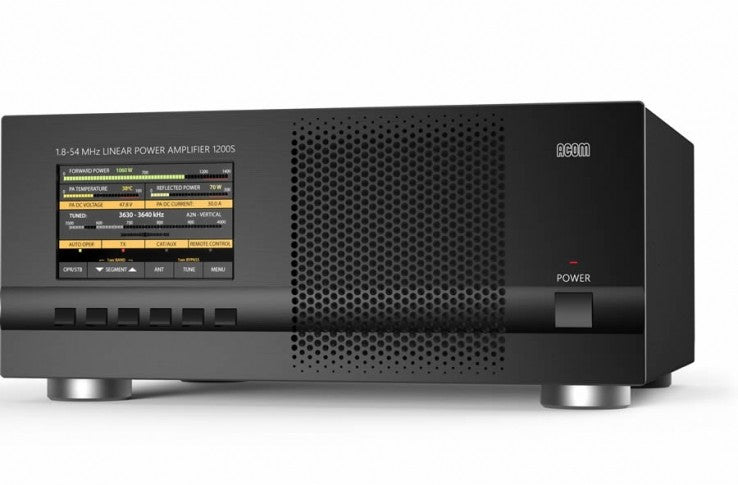

Il funzionamento complessivo di ACOM 1200S è estremamente semplificato: i menu su schermo sono intuitivi e facili da seguire e non è richiesta alcuna competenza speciale da parte dell'operatore quando si cambiano le bande di frequenza
Possibilità di controllo automatico - quando collegato a un ricetrasmettitore con un'interfaccia CAT, l'amplificatore monitora costantemente, segue debitamente la frequenza operativa e cambia le bande di conseguenza.
Anche se non collegato all'interfaccia CAT, l'amplificatore monitora la frequenza del segnale di ingresso attraverso il contatore di frequenza incorporato e commuta automaticamente le bande.
Controllato a distanza dall'interfaccia RS232.
Si prende cura di se stesso durante il funzionamento grazie ai circuiti di protezione che funzionano continuamente in tutte le modalità.
L'operatore può monitorare digitalmente più di 10 parametri riguardanti il ??regime di funzionamento dell'amplificatore.
Facile manutenzione: i dati dettagliati (55 parametri) relativi a ciascuno degli ultimi 28 interventi di protezione da guasti gravi sono memorizzati nella memoria non volatile dell'amplificatore.
Conveniente per spedizioni e operazioni sul campo: costruzione estremamente compatta e leggera, gamma estesa di tensione di rete (93 V ÷ 265 V), corrente di picco limitata e corrente di alimentazione consumata puramente sinusoidale, correzione automatica del fattore di potenza (PFC) - tutti i parametri significativi nel funzionamento da rete instabile, generatori ecc. caratteristiche raggiunte grazie all'alimentatore switching integrato (SMPS).
Perfetta compatibilità elettromagnetica (EMC) sia con l'elevata sensibilità che con i potenti apparecchi della stazione radio (ricevitori, computer, più amplificatori) che superano i requisiti EMC standard grazie all'uso di PFC e alla radiofrequenza aggiuntiva integrata filtri.
SPECIFICHE:
a) Potenza nominale in uscita: 1000 W +/- 0,5 dB, PEP o vettore continuo (1200 W in genere).
b) Distorsioni di intermodulazione (IMD3): meglio di 30 dB al di sotto dell'uscita PEP nominale.
c) Soppressione dell'emissione di emissioni armoniche e parassitarie: migliore di 60 dB (65 dB in genere
d) Impedenze di ingresso e uscita: valore nominale: 50 Ohm sbilanciato, connettori tipo UHF (SO239);
• circuito di ingresso: banda larga, SWR inferiore a 1,2: 1 (1,1: 1 in genere); Gamma continua da 1,8 - 54 MHz senza risintonizzazione o commutazione;
• SWR percorso by-pass RF - inferiore a 1,1: 1, 1,8-54 MHz;
• SWR ammissibile al carico di uscita (antenna): fino a 3: 1 con riduzione proporzionale della potenza e fino a 1,5: 1 per la piena potenza di uscita;
e) Guadagno di potenza RF: 13 dB +/- 1 dB;
f) Tensione di alimentazione di rete: 93V?265V senza commutazione;
g) Consumo di energia alla massima potenza di uscita: 2000 VA o meno con un fattore di potenza di 0,95 o superiore;
h) Consumo di corrente in modalità a basso consumo energetico (in attesa): inferiore a 1VA;
i) è conforme alle norme di sicurezza dell'UE e agli standard di compatibilità elettromagnetica, nonché alle norme della Federal Communications Commission (FCC) degli Stati Uniti;
j) Condizioni di lavoro ambientali:
• intervallo di temperatura: da -10 C a +40 C (da 14 F a 104 F);
• umidità relativa dell'aria: fino al 95% a 35 C (95 F);
k) Dimensioni (sporgenze non incluse) e peso, in funzione: (P x L x A) 418 x 372 x 162 mm (16,46 x 14,65 x 6,38 In); 14,5 kg (31,97 libbre).
